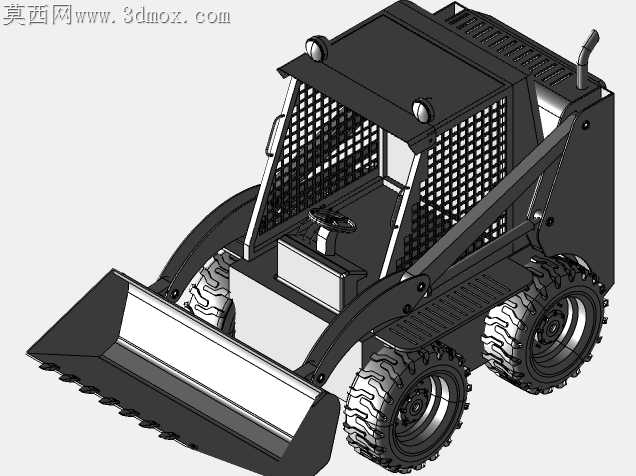

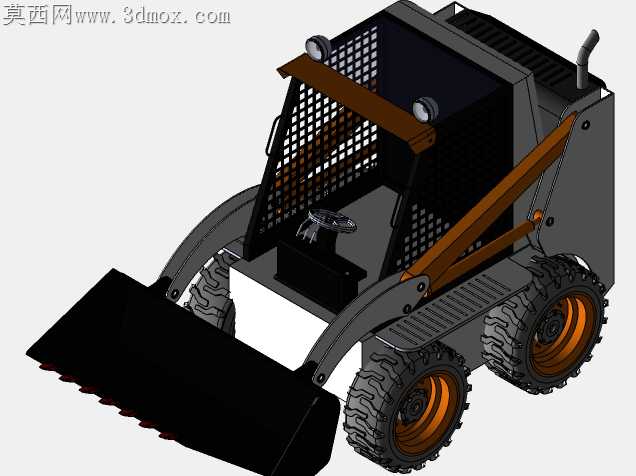

轮式滑移装载机山猫作业设备造型

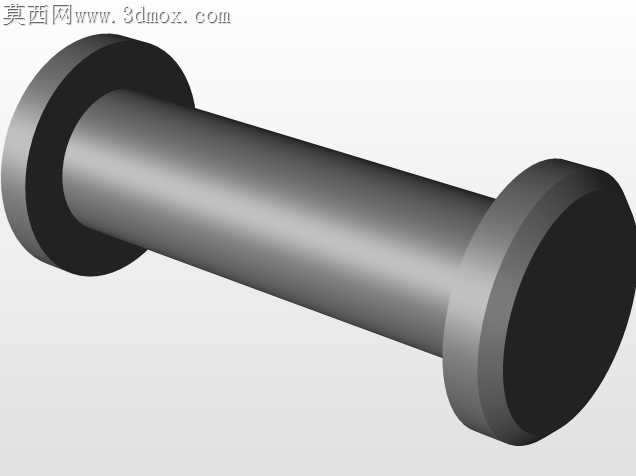

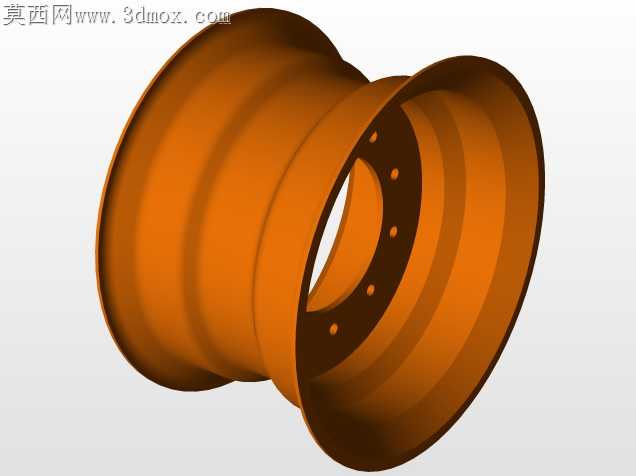

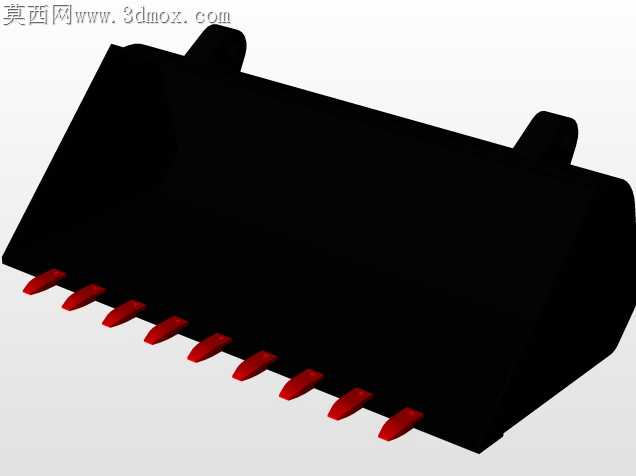

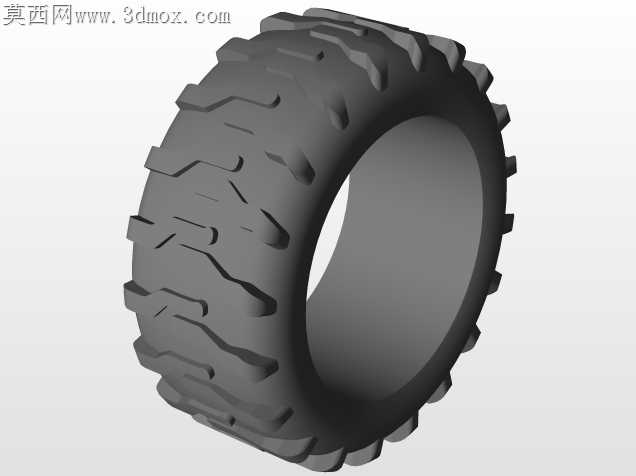

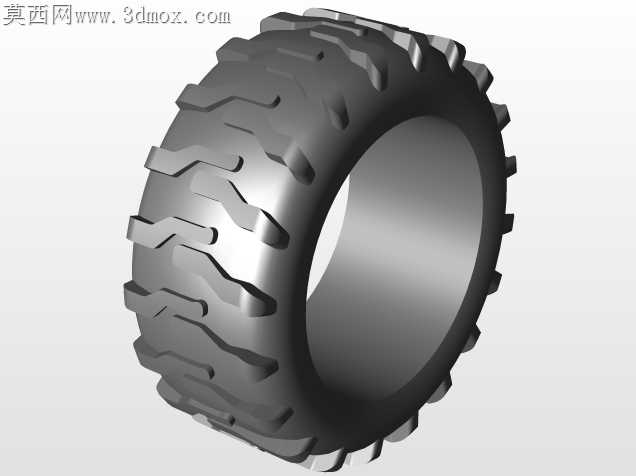

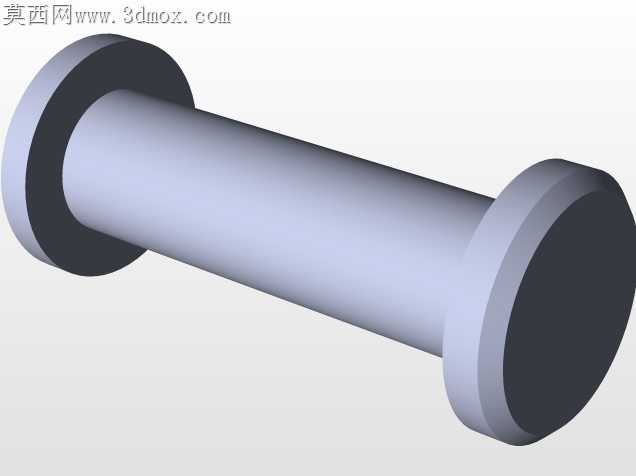

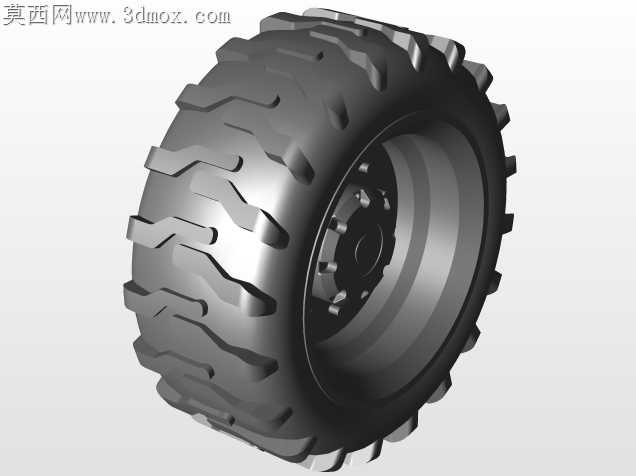

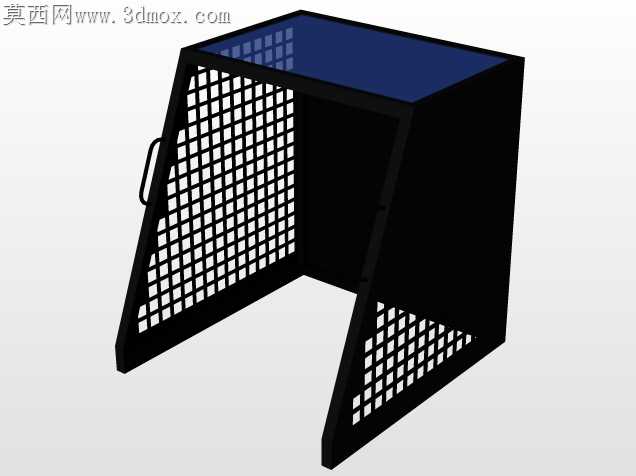

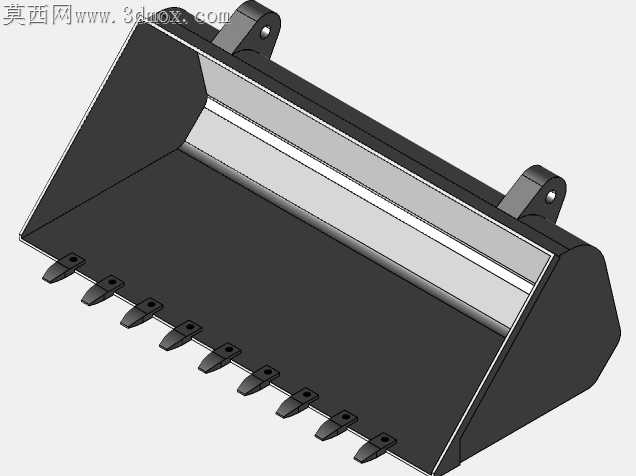

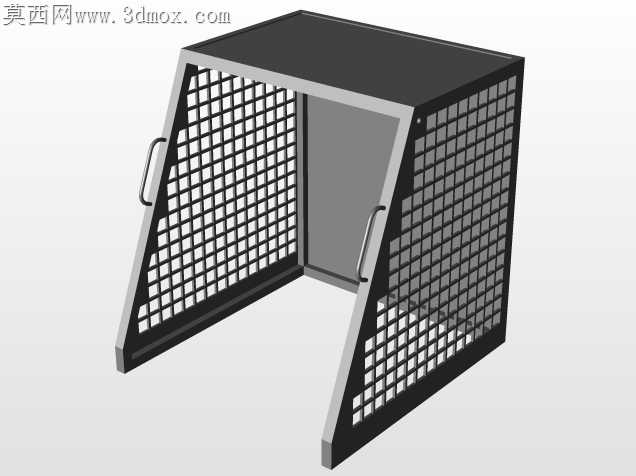

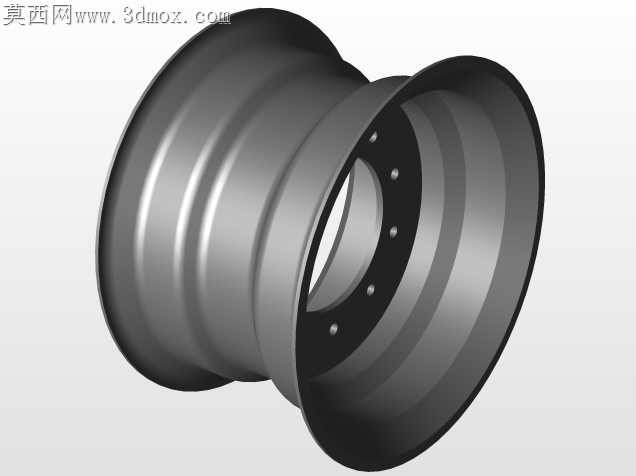

狭小厂区内的散料转运作业，常规装载机受转向半径限制根本挤不进设备间隙，轮式滑移装载机靠原地转向的特性啃下了这块硬骨头，这套模型的结构设计完全贴合现场加工装配的实际需求，没有多余的装饰性曲面。铲斗刃口的齿座排布特意留了12mm的装配余量，每个齿座的焊接定位面都做了0.5°的拔模斜度，避免下料后冲压成型的刃板与齿座贴合时出现虚焊缝隙，毕竟现场作业时铲斗要反复冲击砂石堆，虚焊位置用不了半个月就会开裂。驾驶舱的防护网格没有做等距排布，靠近驾驶员视线区域的网格筋条做了2mm的偏移避让，既不影响防护强度，又不会在作业时遮挡前方铲斗的刃口视线，网格的交叉点全部做了R1.2的圆角过渡，冲压加工时不会出现应力集中导致的筋条开裂，焊接组装时也不会划伤装配工人的手套。轮胎的胎纹深度做了差异化处理，靠近轮毂侧的胎纹浅1.5mm，接地侧的胎纹加深2mm，既保证轮辋压装时胎唇不会被过度挤压破损，又能在泥泞厂区地面提供足够的抓地力，轮辋与轮毂的配合面特意留了0.08mm的过盈量，压装时不用额外打密封胶就能保证轮胎转动时不会出现径向窜动。尾部的排气弯管做了15°的向外倾斜角度，避免发动机排出的高温废气直吹后方的液压油管，长时间作业时油管表面温度不会超过65℃，能大幅延长密封胶圈的老化周期，排气弯管的固定支架做了腰型孔设计，装配时可以微调3mm的安装位置，抵消车架焊接时产生的尺寸误差，不用现场返工打磨支架。车身侧面的防滑踏板表面的凸点高度统一设为1.8mm，凸点间距留了12mm，既不会因为凸点过高积留泥沙导致打滑，又能给上下车的操作人员提供足够的摩擦力，踏板的安装孔位做了沉头设计，螺栓拧紧后表面不会突出，避免刮蹭操作人员的裤腿。前部动臂的铰接点处做了加厚的衬套安装位，衬套与动臂孔的配合间隙设为0.12mm，日常维护时不用拆卸整个动臂就能敲出旧衬套更换，铰接点的黄油嘴位置特意朝向车身外侧，加注黄油时不用把手臂伸到动臂与车架的缝隙里，降低维护时的挤伤风险。
