橇装式可移动加油站点设备结构设计

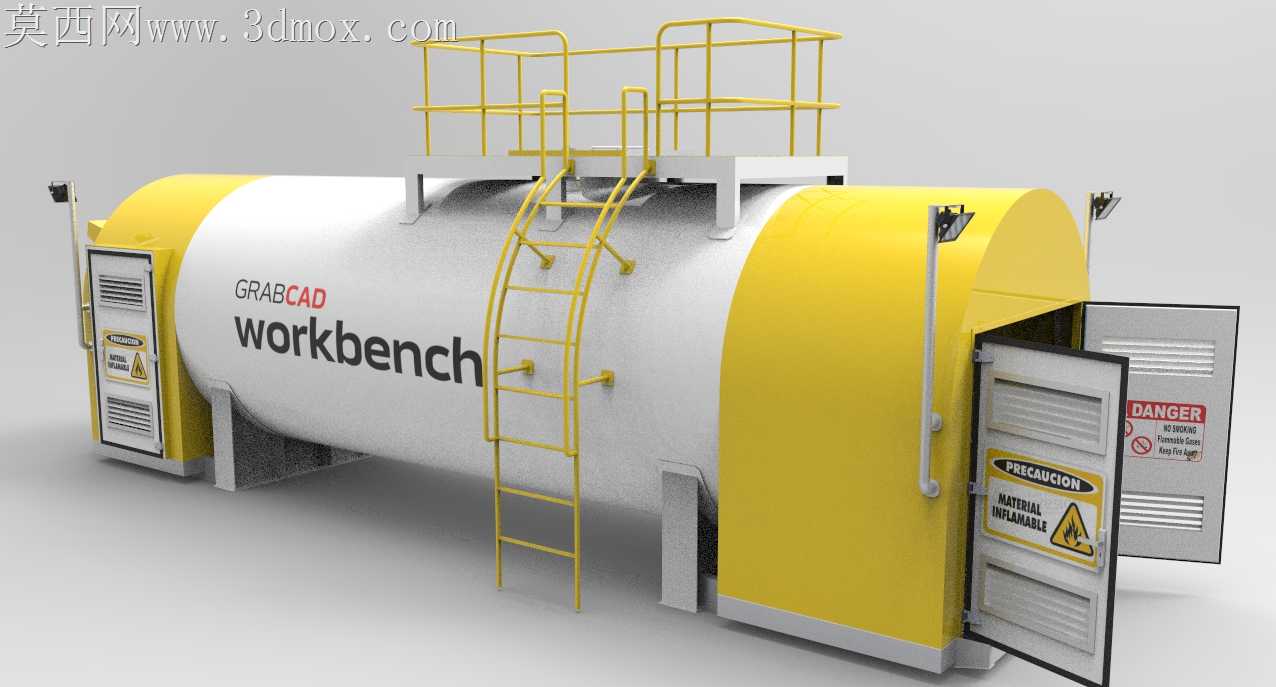

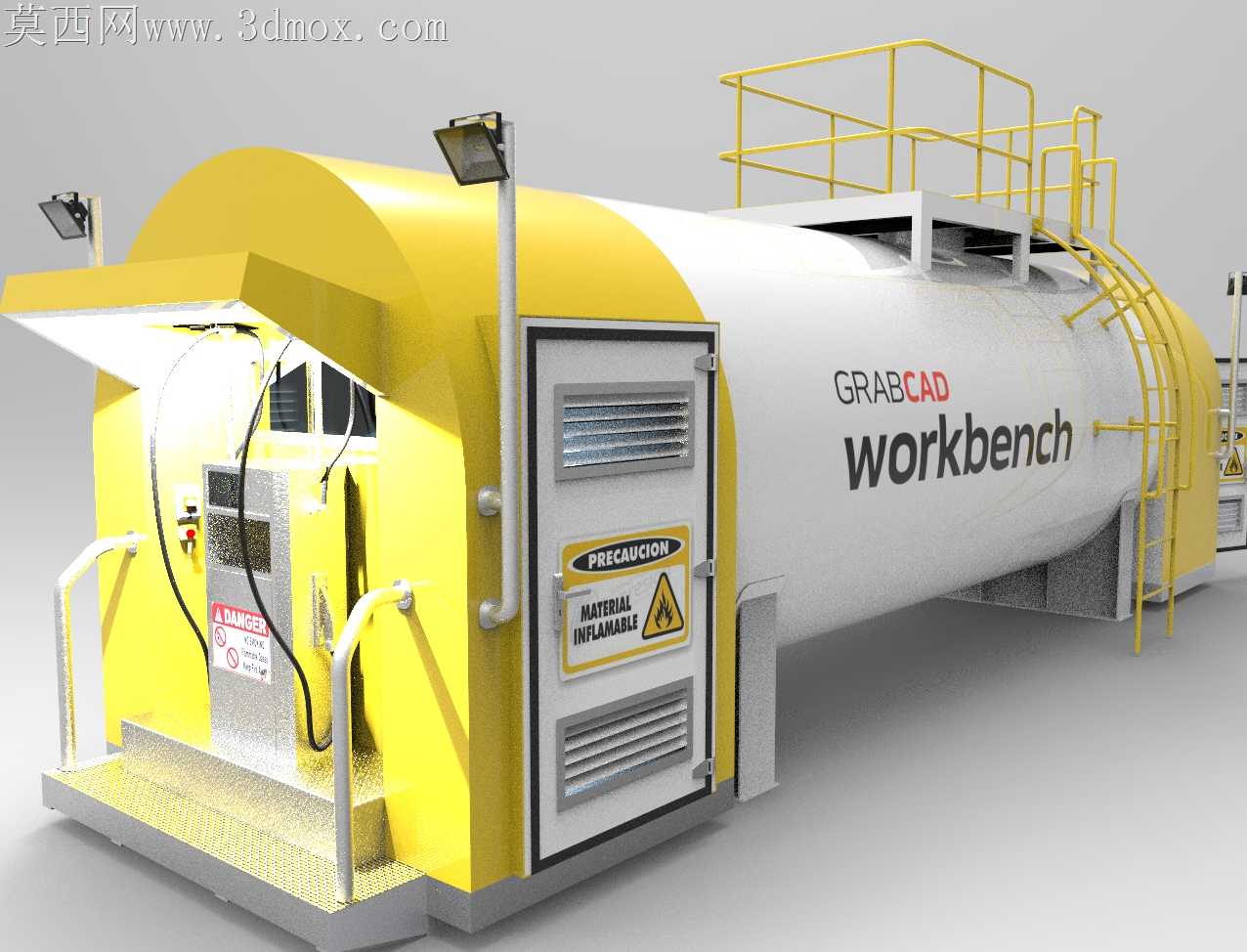

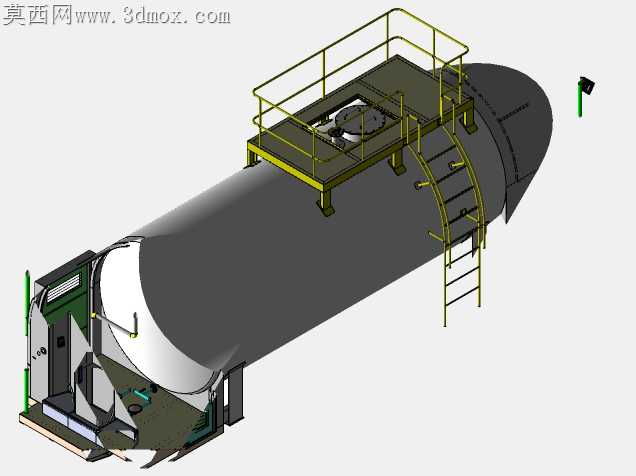

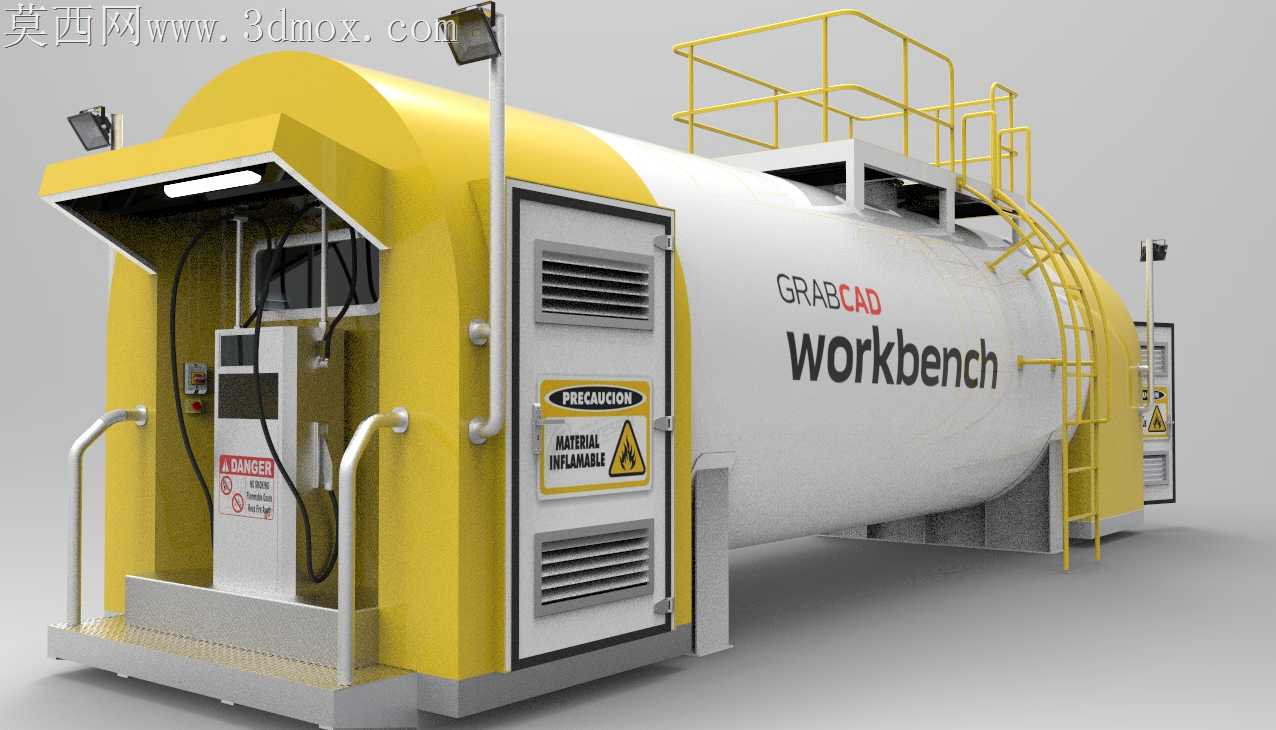

野外临时作业点、偏远施工区域的燃油补给，长期受固定加油站覆盖半径限制，传统临时储油装置既无合规防爆结构，加注操作也缺乏安全防护，零散摆放的储油桶、简易加油枪极易因磕碰、静电引发安全隐患，这款橇装式移动加油装置的结构设计，完全围绕这类无固定配套场景的落地需求做适配。储油罐采用卧式椭圆封头结构，相比直筒方箱结构，罐体自身能承受更高的内部燃油压力，封头与筒身的环缝位置预留了加工坡口余量，焊接时能保证焊透深度，避免长期承压出现焊缝渗漏，罐体外壁的爬梯与顶部操作平台做了一体化连接设计，爬梯踏步压出防滑凸纹，平台护栏的竖杆间距严格控制在安全范围内，人员登顶做液位检查、阀件维护时不会出现踩空、坠落风险。加油操作舱做了半封闭弧形罩设计，弧形曲面采用滚压成型工艺加工，不用多块板材拼接焊合，既减少了焊缝锈蚀隐患，曲面的导流特性能让雨天的积水顺着罩体边缘流到地面，不会积在舱顶渗进内部的加油机元件里。舱内的加油机安装底座预留了2mm的调整公差，现场安装时能抵消橇座运输过程中产生的轻微形变，保证加油机垂直安装，不会因倾斜导致油枪归位不畅、计量不准。舱门的通风百叶采用向下倾斜的叶片角度，既能保证舱内空气流通，避免油气积聚，又能防止雨水、扬尘直接飘进舱内落在电气元件上，舱门内侧贴的警示标识位置刚好对应人眼站立高度，操作人员开门就能看到易燃易爆提示，不用刻意寻找。橇座底部采用型钢焊接的框架结构，框架的受力点刚好对应罐体的支撑鞍座位置，吊装转运时整个装置的重量会均匀分散到框架梁上，不会出现罐体局部受力变形的情况，支撑鞍座与罐体之间垫有减震橡胶垫，转运过程中的路面颠簸不会直接刚性传递到罐体焊缝上，降低长期使用后的疲劳开裂风险。罐体侧面的管路接口全部集中布置在操作侧，日常做阀门检修、管路更换时不用绕到罐体另一侧，操作空间更充裕，接口处的法兰盘做了止口设计，安装密封垫片时不会出现偏移错位，能减少燃油渗漏的概率。操作舱入口的扶手采用圆弧过渡，没有尖锐的直角突出，人员进出舱体时不会被磕碰划伤，舱内的地面铺设防滑花纹钢板，钢板表面冲有漏油孔，加注过程中滴漏的燃油会顺着漏油孔流到下方的集油槽里，不会积在地面造成滑倒风险。
