多工位协同作业智能生产线结构设计

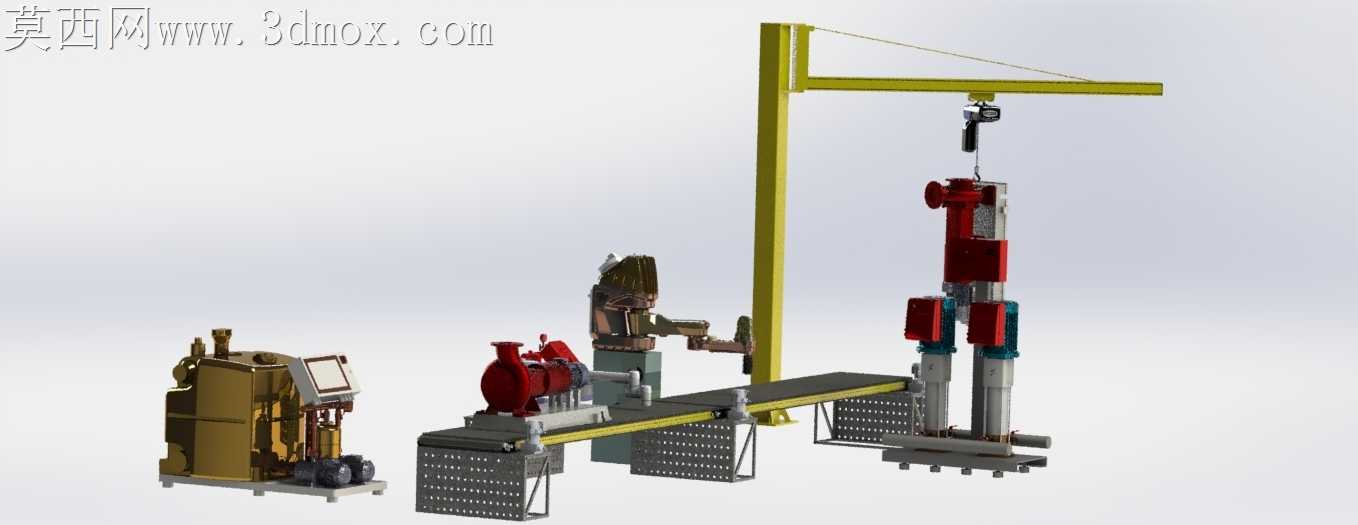

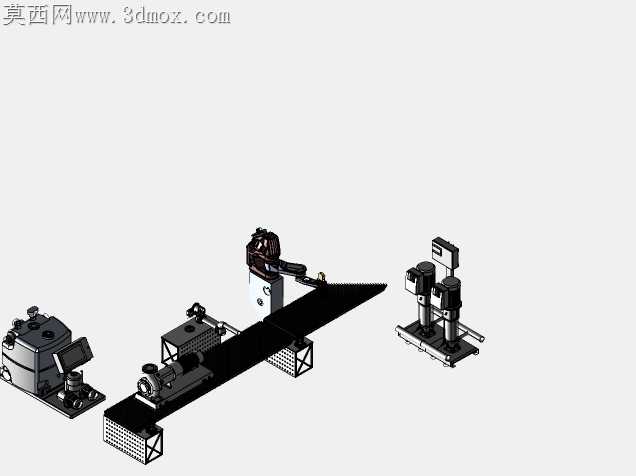

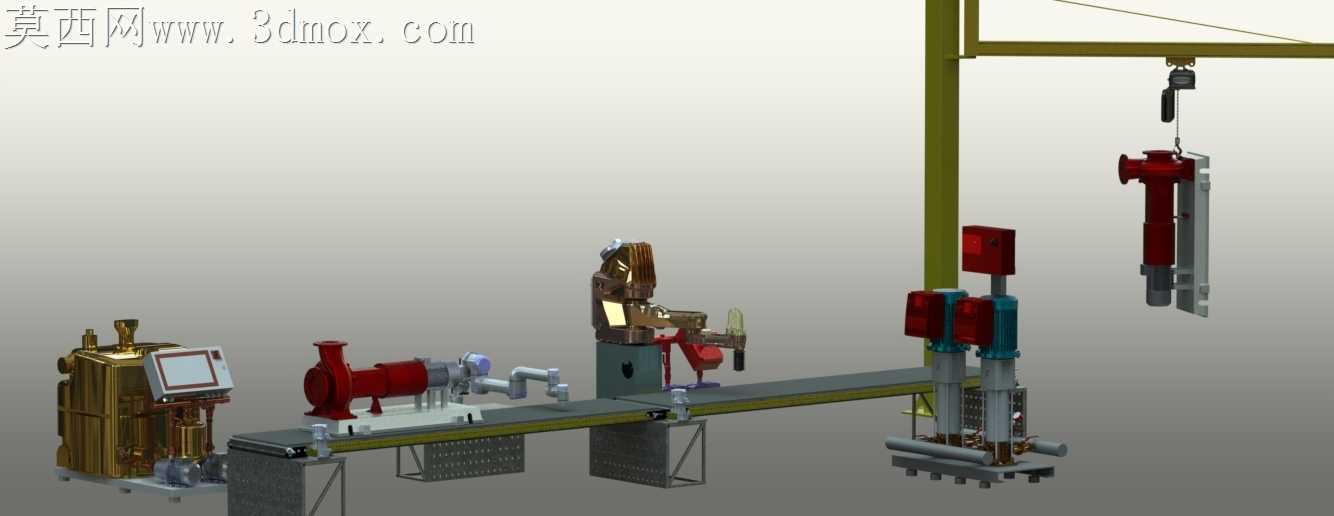

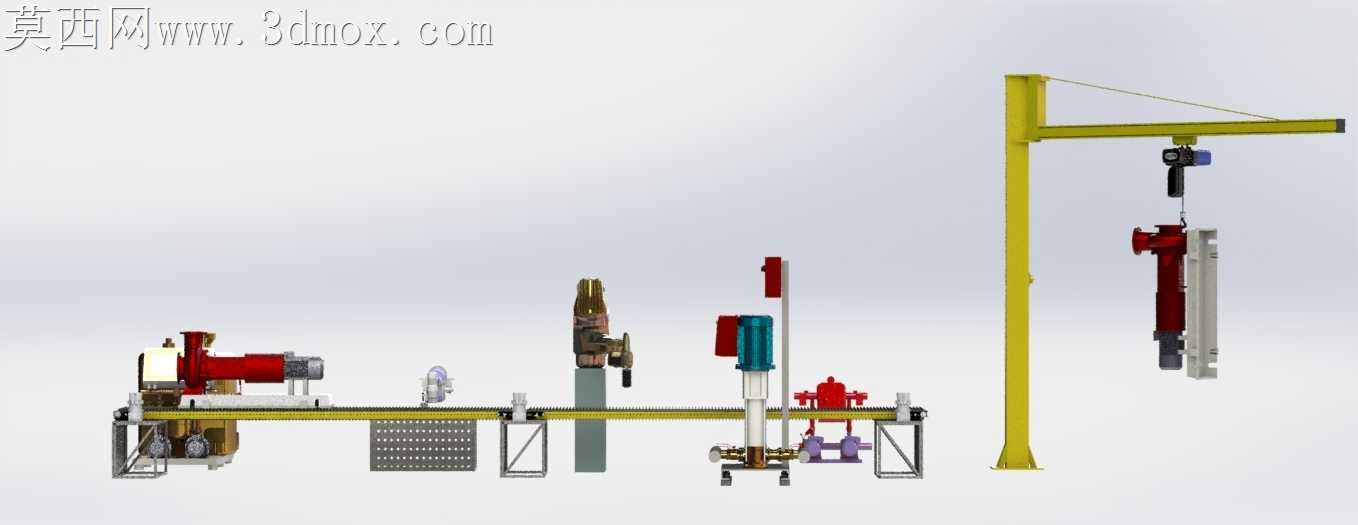

离散制造车间里多工位衔接的磕碰、对位偏差问题，始终是小批量泵类组件装配线的核心痛点，这套产线的结构设计完全围绕装配公差适配展开，没有追求华而不实的视觉效果。横跨工位的皮带输送架没有采用整根焊接型材，而是分段用螺栓拼接支架，每段衔接处留了0.2mm的微调间隙，现场安装时可以根据地面平整度调整架体水平度，避免皮带长期跑偏磨损边缘。架体侧边每隔四十公分预留的传感器安装位，没有做统一的沉孔深度，靠近上料工位的孔位加深了2mm，适配不同厚度的光电开关安装座，不用额外现场扩孔耽误工期。悬挂在产线末端的单梁吊具，吊钩与下方待吊装的红色阀体对位时，吊臂的旋转限位做了软质缓冲块，不会因为操作时的惯性磕碰阀体表面的精加工面，吊具的升降行程刚好匹配输送线的高度差，吊取工件时不会剐蹭输送皮带表面。布置在中段的多轴工业机器人，底座与地面连接的地脚螺栓孔做了长圆孔设计，后期更换不同末端执行器时，可以微调机器人的安装位置，补偿末端工具的重心偏移，不用重新打地面膨胀螺栓。机器人旁的双立柱压装工位，压头的导向柱做了镀硬铬处理，配合铜套导向，压装泵体端盖时的径向跳动控制在0.03mm以内，不会压偏密封胶圈。上料端的老式控制机柜，柜门与柜体的合页处留了1.5mm的密封间隙，适配车间里的金属粉尘环境，柜门关闭时不会因为粉尘卡滞出现关不严的情况，机柜底部的走线孔做了橡胶护圈，避免电缆拖动时被金属板边缘割破绝缘层。产线上所有工件的定位挡块，都用了沉头内六角螺栓固定，螺栓头完全沉入挡块表面，不会凸出刮蹭工件表面的涂装层，挡块与输送架的连接面加了薄橡胶垫，长期受工件撞击不会出现螺栓松动移位的情况。压装工位旁的三色警示灯，安装高度刚好避开吊具的移动路径，不会出现吊具移动时碰断灯杆的隐患，灯座的接线做了防水接头，车间日常地面清洁冲水时不会出现短路问题。这套产线的所有结构细节都没有追求极致的参数冗余，每一处间隙、每一个孔位的设计都对应实际装配现场的常见问题，没有多余的装饰性结构，完全服务于泵类组件小批量装配的实际工况，哪怕是新手操作，也能借助结构本身的容错设计，减少装配失误率，降低工件报废的概率。
