发那科机器人配套数控机床自动化加工单元

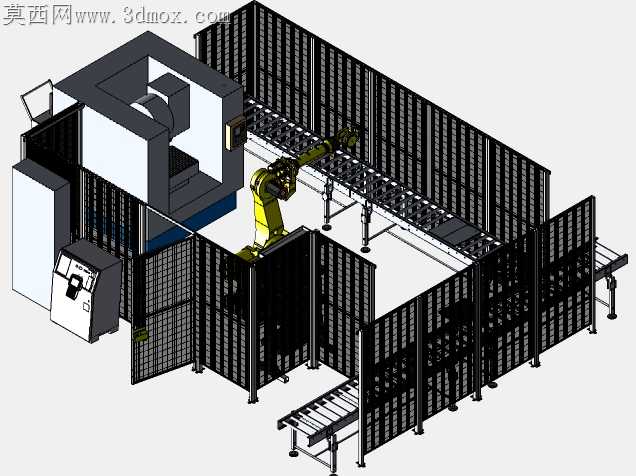

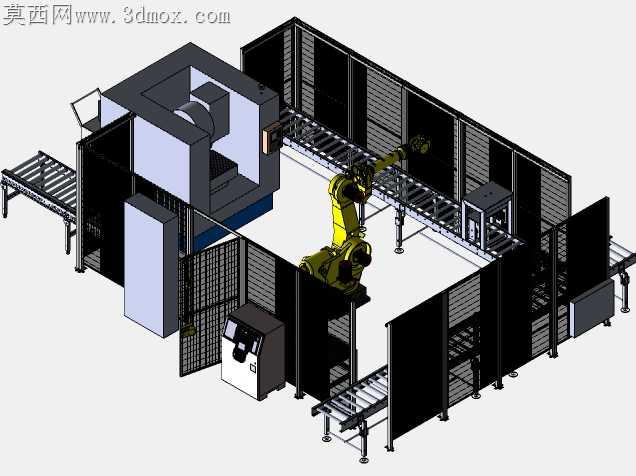

离散机加工车间长期面临的痛点，是单台数控设备值守人力成本高、人工上下料装夹定位偏差波动大、夜班产能利用率不足的问题，这套搭载R2000ic发那科机器人的自动化加工单元，从装配逻辑层面做了全链路的适配调校，没有照搬市面通用桁架上下料的固定布局。安全围栏的铝型材立柱没有采用常规的等距排布，靠近机床操作门、机器人检修位的位置特意加宽了立柱间距，预留的开门净空刚好能容纳维修人员携带刀柄、卡盘扳手进出，不会出现开门后被型材剐蹭工装的情况，围栏底部的接水盘顺着输送线走向做了千分之三的坡度，切削液溅落到盘内会自然回流到机床的废液槽，不会在围栏角落积留发臭。辊道输送线的支脚没有直接锁在地面膨胀螺栓上，每根支脚下方都加了10mm厚的丁腈橡胶减震垫，机器人快速取放工件时的震动不会顺着支脚传到地面，也不会带偏输送线上待加工工件的定位基准，靠近机器人取料位的那段辊道特意做了阻尼处理，工件滑到取料位时不会因为惯性窜动，机器人夹爪的定位销能精准卡入工件的工艺定位孔，不会出现夹偏带飞工件的隐患。机床侧的防护门和机器人的运行区间做了硬联锁的位置预留，防护门打开时机器人的运行轨迹会自动锁死在安全区间内，不会出现维修时机床门误开机器人撞人的风险，机器人底座的安装平面和机床工作台的平面度公差控制在0.02mm以内，机器人从输送线取件后移动到机床卡盘位置的重复定位偏差不会累积，能保证每次装夹的同轴度满足精加工要求。电控柜的安装位置特意避开了机床切削液飞溅的直射方向，柜门下沿做了20mm高的挡水边，即使地面有清洗积液也不会渗进柜内影响电气元件，夹爪的快换接头预留了气路和信号接口，后续更换不同工件的夹具时不需要重新走线布管，十分钟就能完成夹具切换，适配多品种小批量的加工需求。整套单元的布局没有追求极致的空间压缩，各设备之间预留的检修通道刚好能满足日常点检、换刀、排屑的操作空间，不会出现后期维护时需要拆解围栏才能靠近设备的问题，输送线的上下料端特意延伸到围栏外侧，操作人员只需要在围栏外摆放工件、收取成品，完全不用进入机器人运行的危险区域，从根源上规避了安全隐患。
