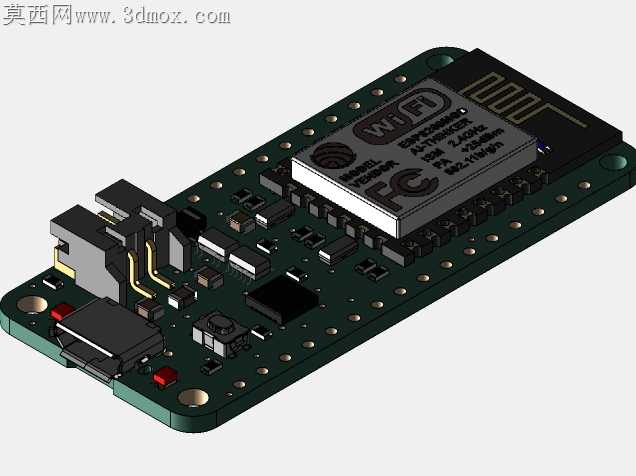

Adafruit羽毛ESP8266开发板精细结构还原

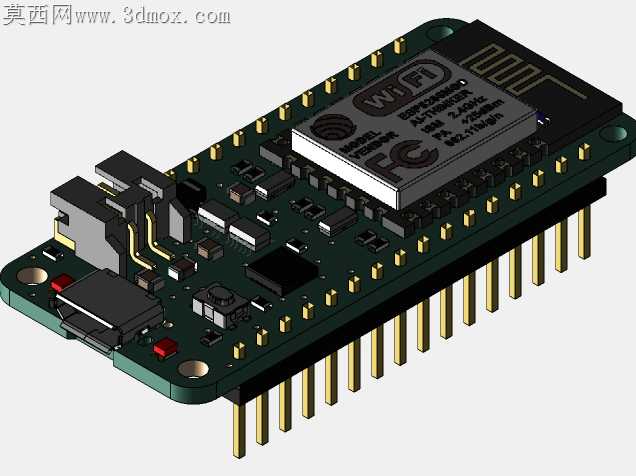

消费级电子开发板的小批量打样环节，最容易被忽略的就是板载SMD元件与PCB基材的热膨胀系数差带来的虚焊隐患，这款Adafruit羽毛ESP8266的结构还原，完全围绕加工适配的核心需求展开。板载WiFi模块的金属屏蔽罩边缘做了0.15mm的倒角处理，避开回流焊时锡膏流动堆积导致的屏蔽罩浮高问题，屏蔽罩下方的射频走线区域，PCB表层特意预留了无铜的净空区，还原时严格遵循原厂的净空尺寸，避免金属屏蔽罩与射频走线形成寄生电容影响信号收发。USB接口的金属外壳固定脚位，模型里还原了两个穿透PCB的焊盘孔，孔壁做了沉铜厚度的模拟，打样时这两个孔的沉铜层能大幅提升USB接口的插拔抗扭强度，不会因为多次插拔导致焊盘脱落。板上的贴片按键、LED指示灯、复位芯片的焊盘尺寸，都按照实际SMD封装的公差带做了偏移预留，0805封装的阻容元件焊盘之间预留了0.2mm的阻焊桥，避免波峰焊时相邻焊盘连锡。排针版本的模型里，排针的插针直径做了0.02mm的负公差处理，刚好适配标准面包板的插孔弹力，不会出现插接过紧撑裂面包板，或是过松接触不良的问题。PCB板的四个安装孔位，模型里还原了孔位周围的接地焊盘，安装铜柱时能直接通过铜柱实现板间接地，省去额外飞线的麻烦。板边的邮票孔半孔处理也做了精细还原，分板时不会出现毛刺突出板边的情况，能直接适配标准的羽毛开发板扩展坞插槽。电源输入端的稳压芯片位置，模型里特意留出了0.3mm的散热间隙，贴装散热片时不会和周边的电解电容形成干涉，大电流供电时稳压芯片的热量能顺利传导出去，不会因为积热导致WiFi模块工作不稳定。
