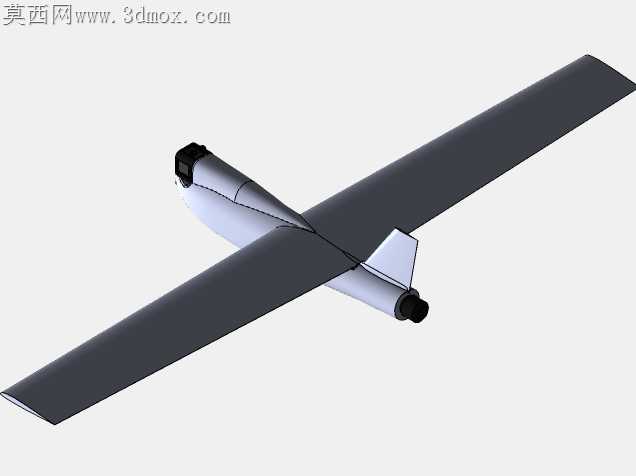

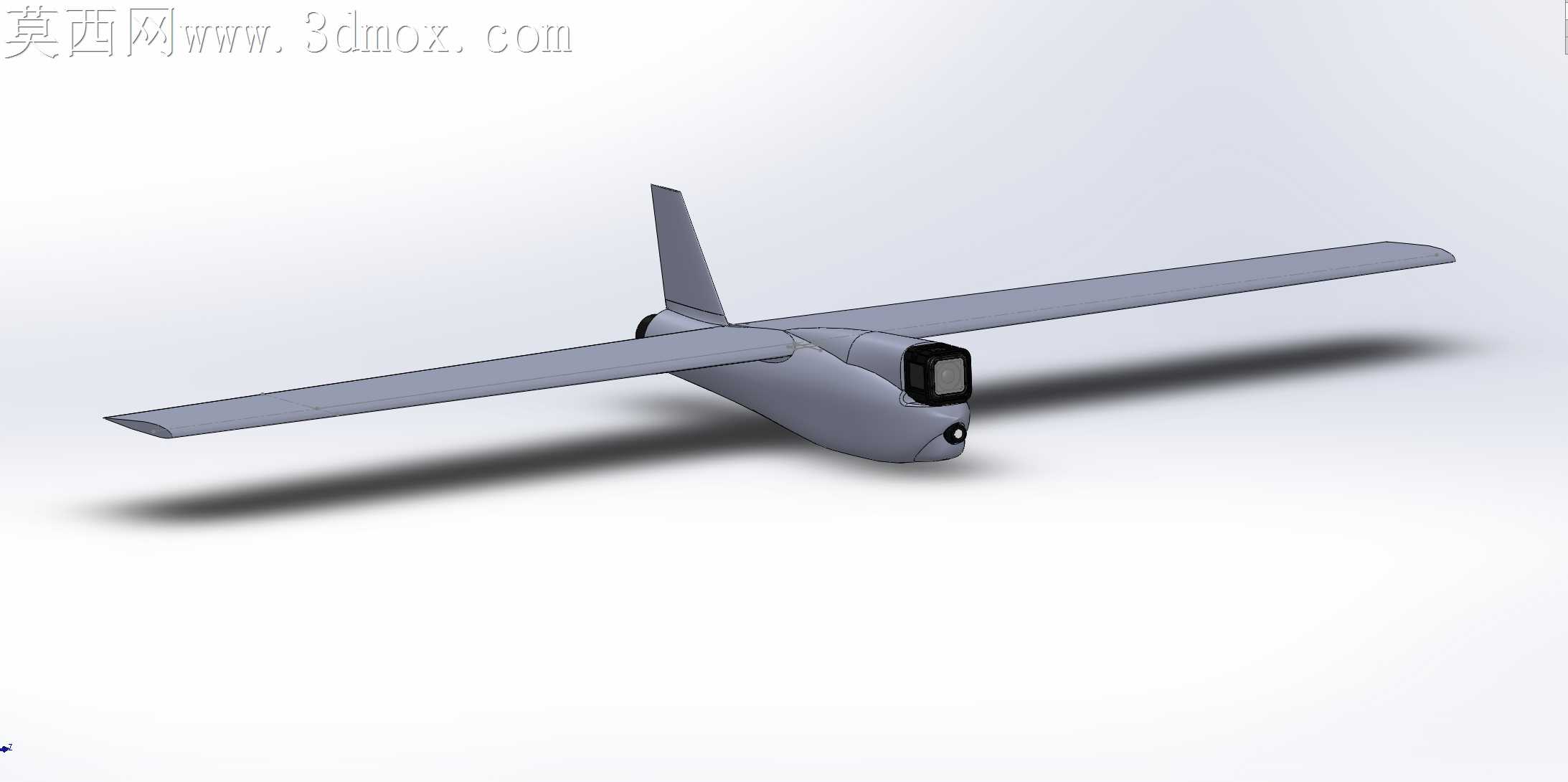

48英寸翼展FPV航拍固定翼飞行器结构

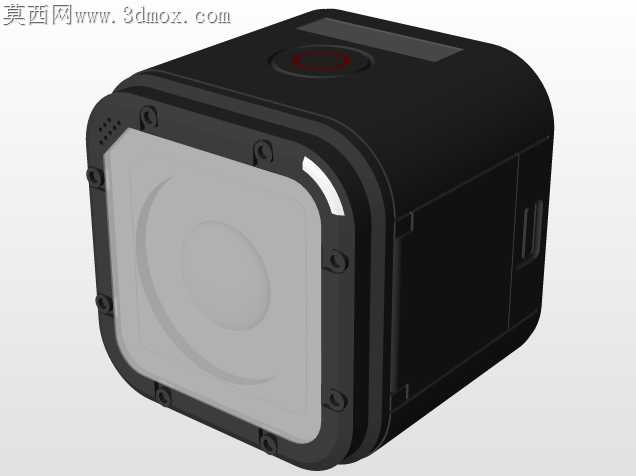

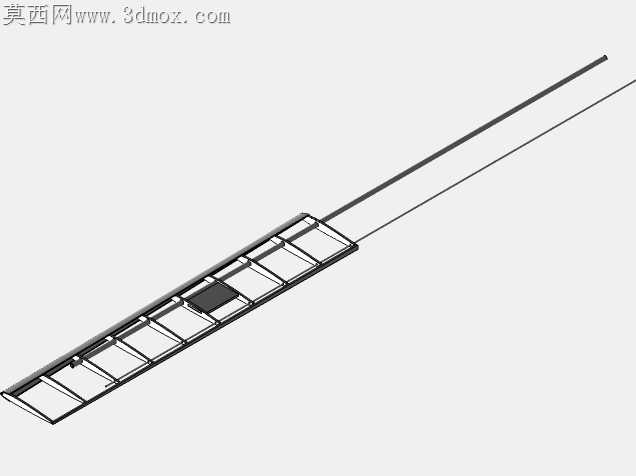

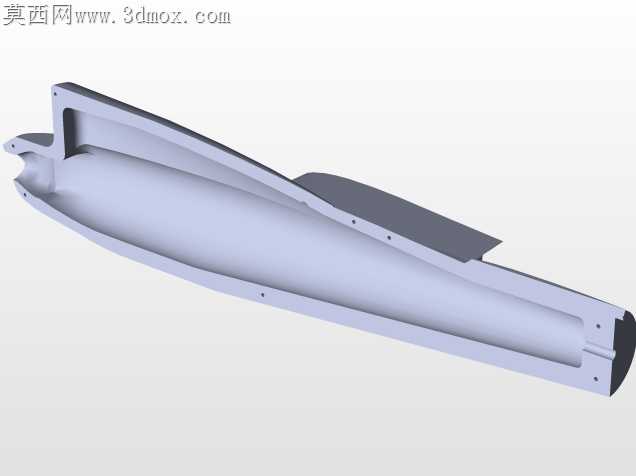

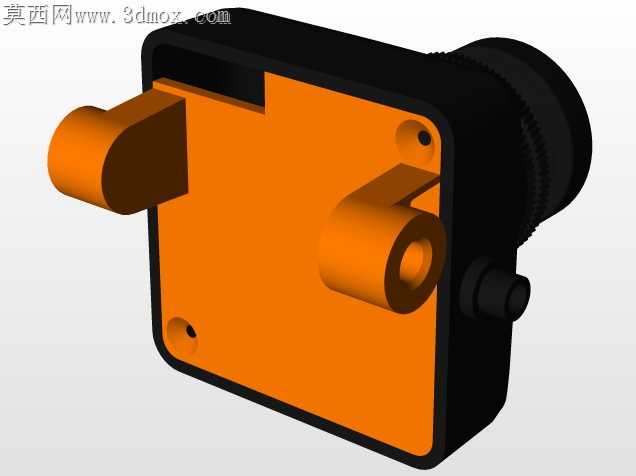

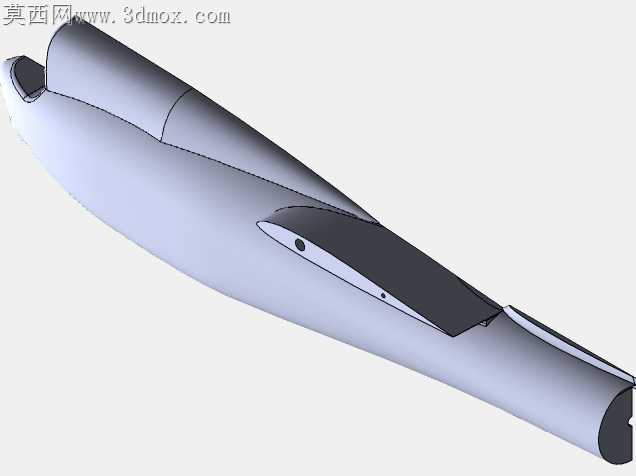

轻木加泡沫夹心的机翼成型时，最容易出现翼型弦向厚度不均的问题，直接导致平飞时左右升力差超过0.8N，飞手需要持续打副翼修正，续航时间会被无端消耗12%以上。这套结构在翼肋定位槽处做了0.2mm的过盈配合设计，不用额外涂胶定位，组装时翼肋卡入主梁后自然对齐翼型基准线，蒙皮热缩时不会因为肋条错位出现表面凹陷。机头的摄像头安装座做了1.5度的下拉角补偿，油门从怠速推到满量程时，电机扭矩带来的抬头力矩刚好被这个角度抵消，不用在飞控里额外混控升降舵，新手入门调试时能少走不少弯路。顶部的运动相机安装位预留了3mm的EVA减震垫粘贴槽，直接粘裸机就能过滤活塞式发动机（或无刷电机高频震动）带来的画面果冻，不用额外打印减震云台。尾翼与机身的插接处做了锥度导向，外场拆装时不用反复对准孔位，插到底后自动锁止，不会因为飞行中的震动出现松脱。机身中段的设备舱做了分层隔板，电池、接收机、图传发射机各自有独立的固定位，走线槽沿着机身侧筋布置，不会和舵机拉杆产生运动干涉，换电池时不用拨开杂乱的线束。翼尖处做了10度的上反角，低速滑翔时的横向安定性足够，遇到侧风不会轻易出现翼尖失速，1-2磅的起飞重量下，滑翔比能做到1:12，关油门后能飘很长距离。垂尾与平尾的连接处做了圆角过渡，不会因为应力集中在粗暴着陆时出现断裂，后机身的蒙皮粘接面预留了0.3mm的溢胶槽，粘完后表面不会有多余胶痕，打磨工作量能减少六成。主起落架（如果是手抛款则是机腹防滑垫）的安装位做了局部加厚，降落时的冲击能分散到周围三根纵梁上，不会直接戳穿机身蒙皮。所有舵面的铰链槽都开在翼型的压力中心线上，舵面偏转时不会带来额外的阻力突变，打舵时的手感线性均匀，不会出现小舵量没反应、大舵量突然过舵的情况。
