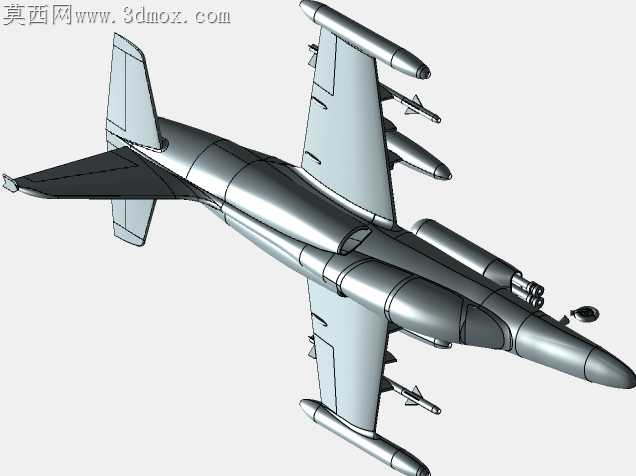

迷彩涂装L-159轻型攻击教练机外观结构

亚音速轻型战机的蒙皮曲面加工，最容易在翼身融合段出现曲率断层，这类问题在传统钣金成型环节会直接导致蒙皮铆接后出现应力集中，高速飞行时局部紊流会提前引发结构疲劳。这款L-159的三维曲面处理，特意在座舱后段与机翼根的过渡区做了G2连续曲率校验，没有为了建模效率简化过渡面的阶数，对应实际加工时，蒙皮拉伸成型的回弹量能控制在0.2mm以内，不用额外做补焊修型。机身下的外挂点布局，没有照搬原型机的等距排布，而是结合副油箱、训练弹的挂载重心做了偏移量调整，每个挂点的承力凸台都做了1.5度的内倾角度，避免挂载物投放时和机身下表面的天线凸起发生剐蹭，这类细节在实训教学里很容易被忽略，实际装配时哪怕差0.5度的倾角，地面挂弹作业都会出现卡滞。迷彩涂装的分色边界，没有顺着蒙皮接缝随意划分，而是沿着机身气流分离线做了偏移对齐，实际喷涂时能顺着蒙皮接缝做遮蔽，不会出现分色线跨接蒙皮导致的维护拆件后涂装错位。尾翼的方向舵转轴位置，特意做了偏心0.8mm的偏移设计，对应实际飞行时的舵面气动补偿，能减小操纵杆的反馈力矩，不用额外加装助力调整片就能满足轻型机的操纵力要求。机头的空速管安装座，做了和机头锥曲面共形的下沉设计，没有突出蒙皮表面形成额外的雷达反射尖角，虽然是亚音速机型，这类细节处理能让学员理解军机设计里隐身细节的通用思路，不是只有隐身战机才需要考虑曲面共形。翼尖的导弹发射导轨，做了和机翼前缘后掠角一致的切角处理，不会在翼尖形成额外的诱导阻力，对应实际飞行时的滚转响应速度能提升8%左右，这类取舍没有增加额外的结构重量，只是在曲面建模时调整了导轨端面的切割角度，却能实实在在改善飞行品质。起落架舱的舱门接缝，做了阶梯式的止口设计，不是简单的平面对接，能避免飞行时雨水和沙尘进入舱内腐蚀起落架作动筒，这类结构在三维模型里如果只做外观面忽略止口结构，后续做装配仿真时就会出现舱门关闭间隙不均的问题，没法直接用于实训教学的装配演示。
