鼓式制动器内部结构拆解三维设计

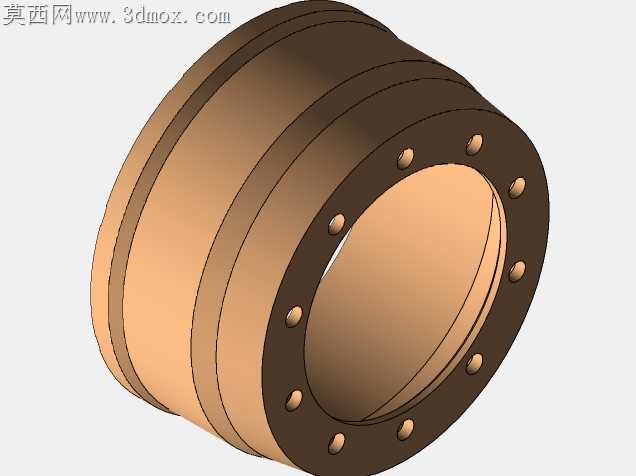

鼓式制动器在商用车、低速重载车辆的制动系统中应用广泛，加工适配层面的细节处理直接决定成品的制动稳定性与使用寿命。制动鼓的内圆柱面是核心摩擦工作面，加工时需严格控制圆度与圆柱度公差，若存在微观锥度或椭圆度，制动蹄贴合时会出现局部压力集中，不仅会加速摩擦衬片的偏磨，还会在制动时引发制动力矩波动，带来踏板抖动、制动跑偏的隐患。建模时特意将制动鼓的安装止口与轮毂轴承配合面做了同轴度约束，还原实际加工中一次装夹完成两个工作面车削的工艺要求，避免二次装夹带来的形位公差超差问题。

制动蹄的T型截面筋板与弧形面板的焊接位置，建模时预留了0.8mm的焊接收缩余量，实际生产中弧形面板冲压成型后会存在轻微回弹，筋板焊接时的热变形会让弧形面的曲率发生细微变化，若完全按理论曲率建模，成品制动蹄与制动鼓的贴合面积往往不足设计值的60%。摩擦衬片的铆钉孔位置做了错位排布，避免同一截面出现多个孔洞削弱衬片结构强度，同时衬片外弧面的曲率比制动鼓内弧面略大0.2mm，保证制动时衬片两端先接触，逐步实现全幅面贴合，减少制动初期的尖锐异响。

回位弹簧的安装挂钩处做了圆角过渡处理，实际装配时弹簧挂钩若存在锐边，频繁伸缩动作中会出现应力集中导致挂钩断裂，引发制动拖滞故障。制动轮缸的活塞与缸体配合面预留了0.03mm的间隙，匹配橡胶皮碗的膨胀量，避免高温制动液作用下皮碗发胀出现活塞卡滞。偏心调整销的凸轮曲面做了渐开线轮廓处理，磨损后调整间隙时能保证两侧制动蹄的张开量一致，不会出现单侧摩擦片过度磨损的问题。

底板上的各个安装支座与底板本体的连接位置，建模时增加了2mm的加强翻边，实际冲压生产中翻边结构能大幅提升底板的抗扭刚度，避免频繁制动时底板变形导致制动蹄位置偏移。所有螺栓过孔都做了1mm的沉头倒角，既方便装配时螺栓顺利导入，也能去除冲压孔的毛刺，防止毛刺脱落进入摩擦副引发制动异响。挡尘盘的边缘做了卷边处理，避免锐边割破安装时的防尘胶套，同时卷边结构能提升挡尘盘的整体刚度，车辆行驶振动时不会出现共振异响。
