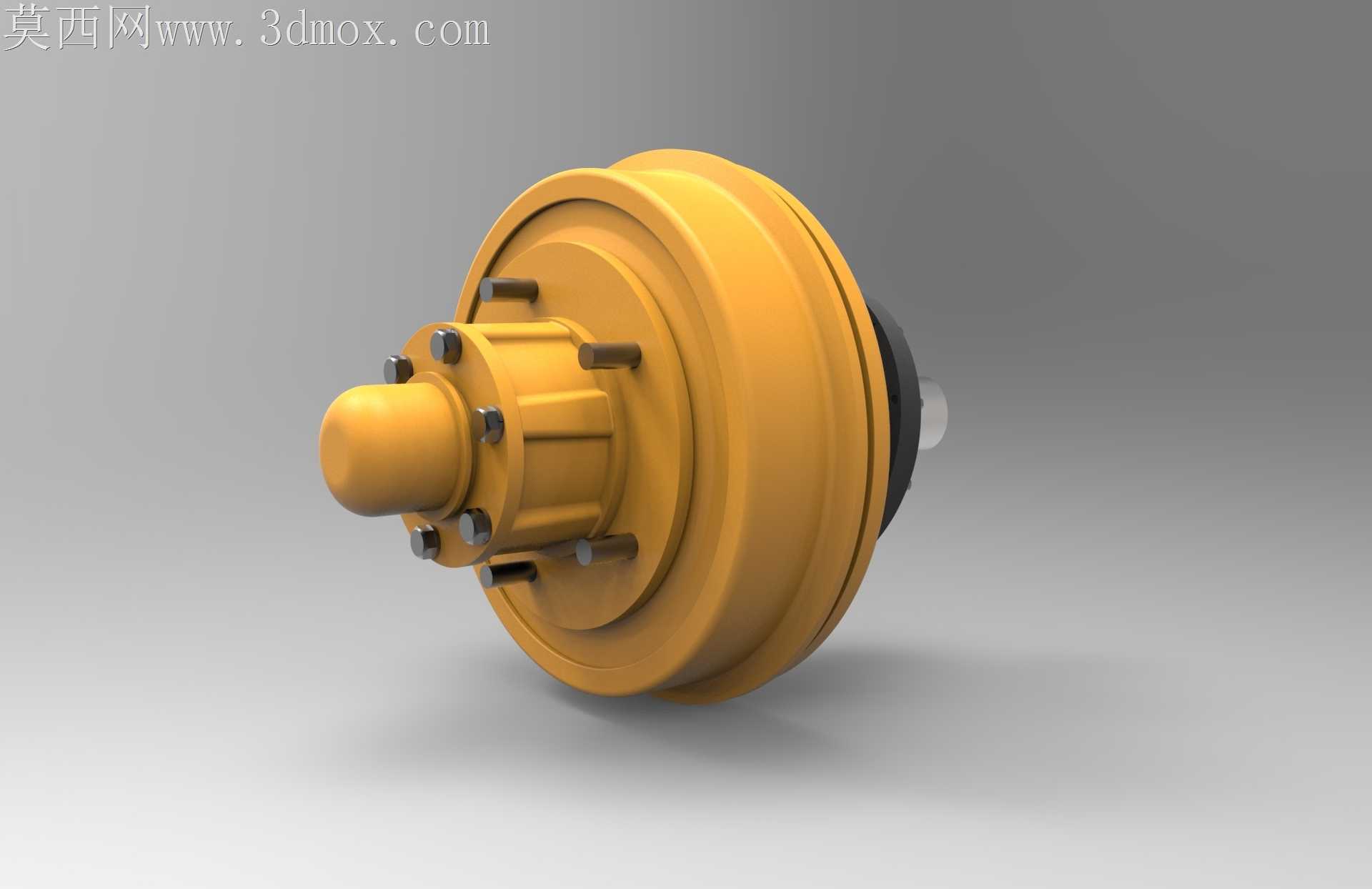

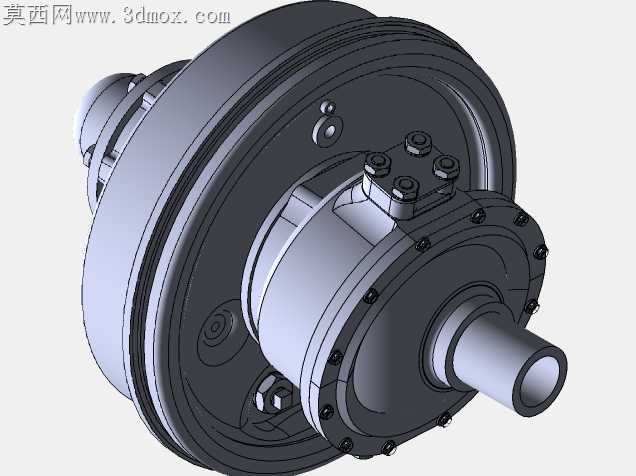

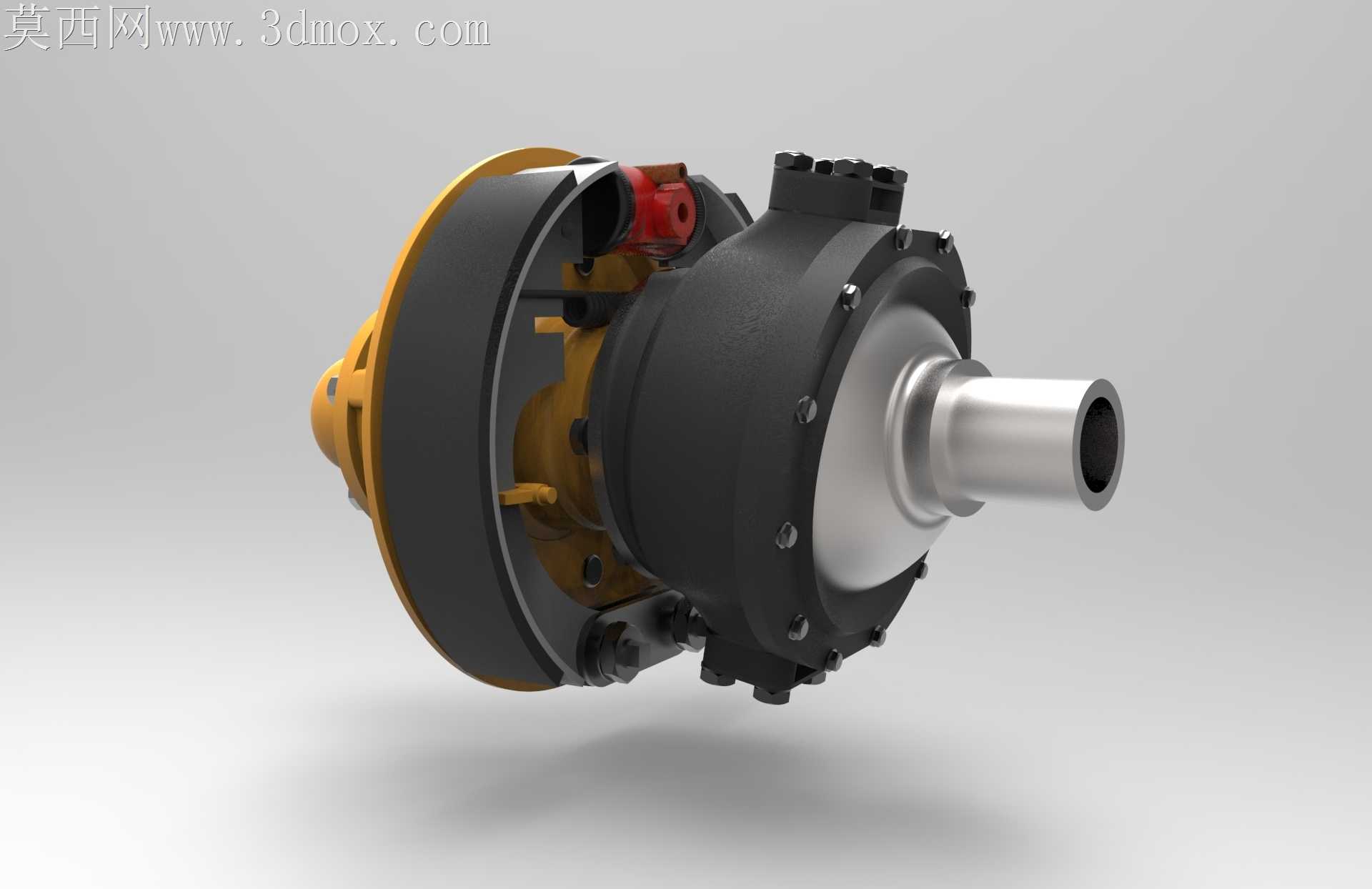

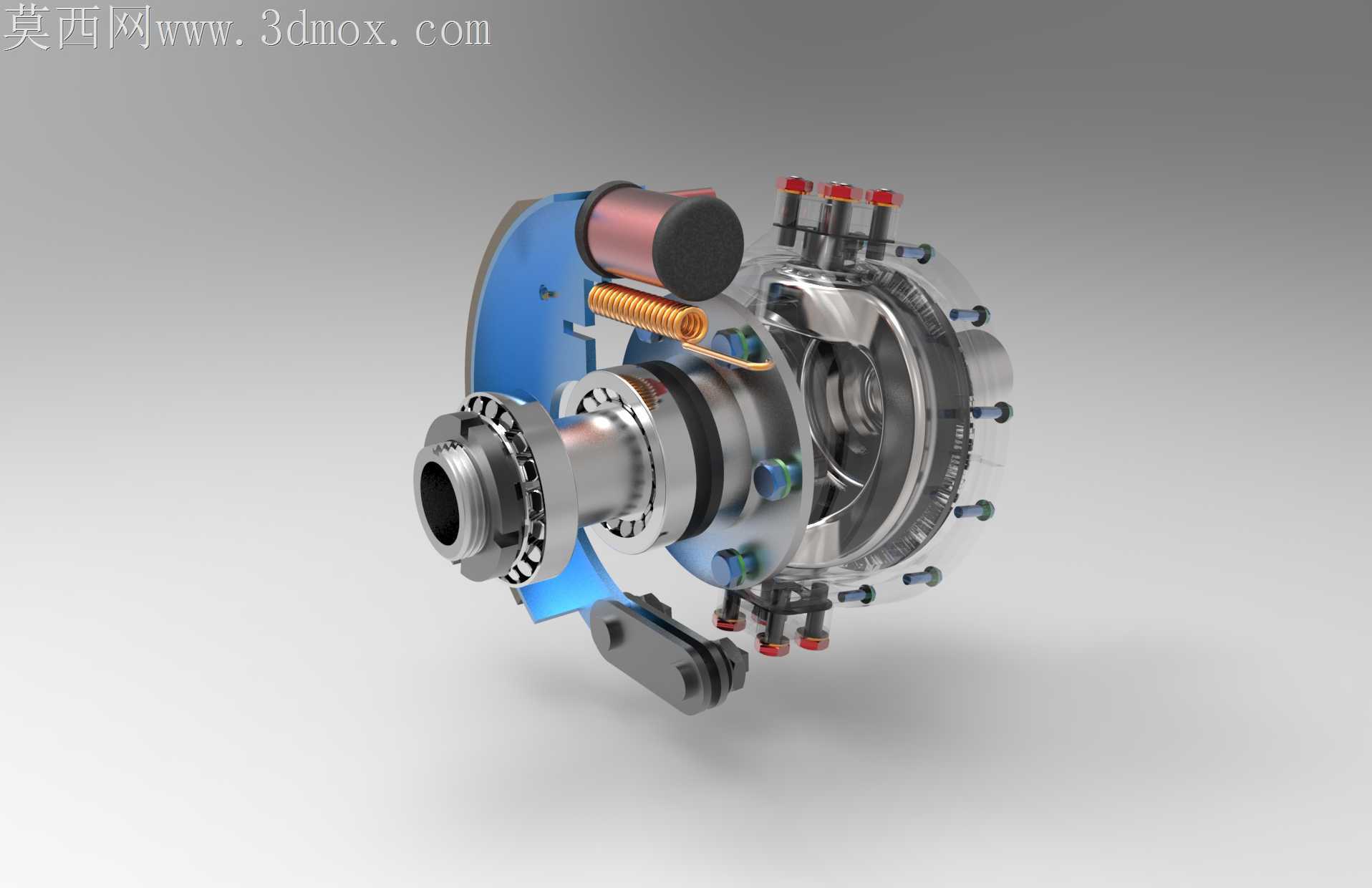

吉普威利斯车用鼓式制动系统结构

老式越野车轮边制动系统长期在泥水、颠簸冲击工况下服役，最容易出现的问题就是制动蹄片回位卡滞、分泵密封件受泥沙侵入磨损漏油，这套吉普威利斯的制动结构在设计时就针对这类野外使用痛点做了针对性的结构适配。制动鼓的内壁摩擦面预留了0.3mm的珩磨余量，不会因为建模时追求完美贴合就把公差带卡死，实际加工时可以根据配套的摩擦片材质调整最终尺寸，避免装车后出现制动拖滞、起步阻力过大的问题。回位弹簧的挂耳位置做了翻边强化处理，不是直接在制动底板上冲切出挂孔，翻边结构能分散弹簧反复拉伸带来的应力集中，不会在野外连续颠簸、频繁制动的工况下出现挂孔开裂、弹簧脱落导致制动失效的隐患。轮边连接的花键轴段特意做了退刀槽的结构优化，退刀槽宽度控制在2.5mm，既不会削弱轴的抗扭强度，又能给车削加工时的刀具留出退刀空间，避免加工时在花键根部留下刀痕造成应力集中，适配越野场景下大扭矩冲击的受力需求。制动分泵的固定螺栓孔做了沉台设计，沉台深度刚好覆盖螺栓头的厚度，装车后螺栓头不会突出底板平面，避免车辆穿越泥泞路段时杂草、泥沙缠绕在螺栓头部位，增加后期维护清理的难度。摩擦片与制动蹄的贴合面没有做成完全平整的结构，而是预留了0.1mm的微弧曲率，制动时蹄片在分泵推力作用下张开，能让摩擦片与制动鼓的接触从两端逐步过渡到全幅面贴合，不会出现刚踩制动时局部接触压力过大导致的制动抖动、异响问题。制动底板上的防尘罩边缘做了卷边处理，卷边半径控制在1mm，既不会因为边缘过于锋利划伤安装维护时的操作人员，又能提升防尘罩的整体刚度，行驶中被碎石击打时不容易出现变形凹陷，避免变形后蹭到旋转的制动鼓产生异常磨损。气嘴接头的安装位置特意避开了制动蹄的运动轨迹，接头突出高度控制在8mm以内，不会在车轮跳动、悬架压缩时与周边的转向拉杆、悬架摆臂发生运动干涉，哪怕是极限越野工况下悬架行程拉满，也不会碰断气路接头造成制动失灵。这套结构没有刻意追求轻量化的薄壁设计，所有受力部位的壁厚都保留了足够的冗余，毕竟老式越野车的使用场景没有规整的铺装路面，冗余的结构强度能覆盖很多不可预估的冲击载荷，哪怕偶尔托底磕到制动底板，也不会轻易出现结构变形影响制动性能。
