Foxeer棒棒糖5.8GHz图传天线结构设计

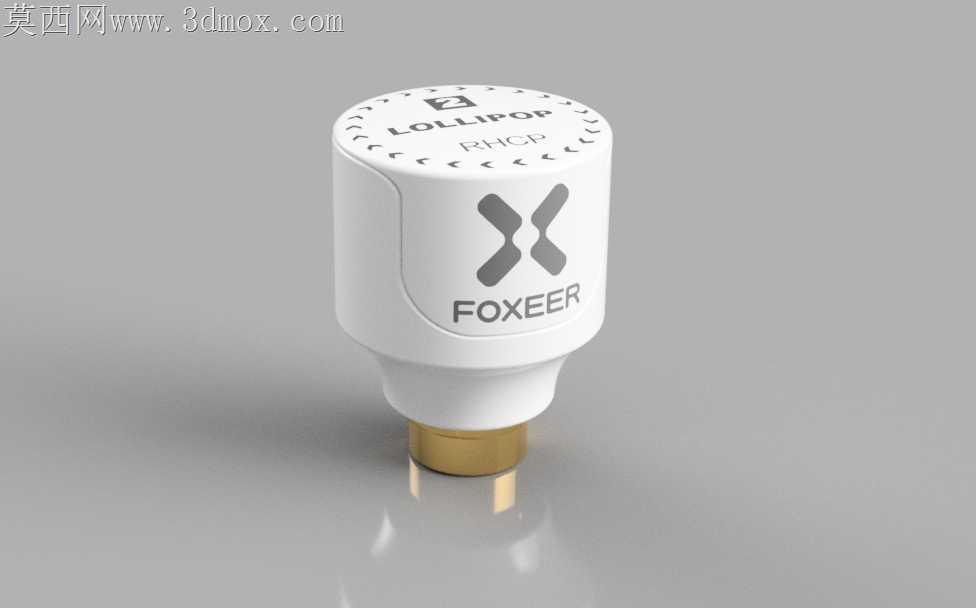

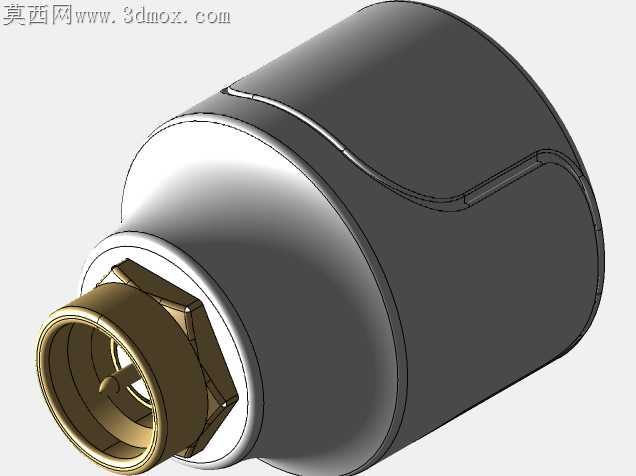

FPV穿越机飞行场景里，图传天线的磕碰损伤、信号死角、接头松脱是长期困扰玩家的核心痛点，这款棒棒糖天线的结构设计从加工适配角度出发，把量产落地的细节抠到了每一处衔接位置。外壳采用的类圆柱收腰造型，没有做突兀的直角棱边，注塑开模时能避免厚壁位置出现缩痕，侧壁的品牌标识凹槽深度控制在0.3mm，既保证印刷标识的附着力，又不会因为凹槽过深导致脱模时拉伤壳体表面，顶部的极化标识刻字做了0.15mm的圆角处理，不会在注塑件边缘产生飞边，省去后续人工修边的工序成本。底部的SMA接头衔接位置，特意做了1.2mm的黄铜嵌件预埋槽，注塑时直接把黄铜接头嵌件固定在模腔里，避免后期压装接头时出现壳体开裂、同轴度偏差的问题，嵌件和塑料壳体的结合面做了一圈滚花纹路，能大幅提升嵌件的抗扭转力，炸机碰撞时不会出现接头和壳体松脱打转的情况。外壳内壁的天线振子容纳腔，尺寸公差控制在±0.05mm，刚好能卡住陶瓷振子的定位凸点，不需要额外打胶固定就能避免振子在壳体内晃动偏移，影响信号的驻波比参数，壳体上下盖的衔接位置做了一圈0.8mm的超声线，超声焊接时能让熔接料均匀填充缝隙，达到IP64级的防尘防水效果，雨天飞行或者草地降落时不会有泥水渗入壳体内部腐蚀振子。外壳表面做的细磨砂晒纹处理，注塑时能直接成型，不需要后续的喷涂工序，既能避免飞行时阳光在天线表面产生反光干扰飞手视线，又能提升外壳的抗刮擦能力，穿越机炸机蹭到地面时不容易留下明显划痕。底部接头的黄铜部分做了镀镍处理，既能提升接头的抗氧化能力，避免反复插拔后接触不良，又能和白色的塑料壳体形成清晰的视觉区分，安装时能直观判断接头是否拧到位，不会因为拧入深度不足导致信号衰减。
