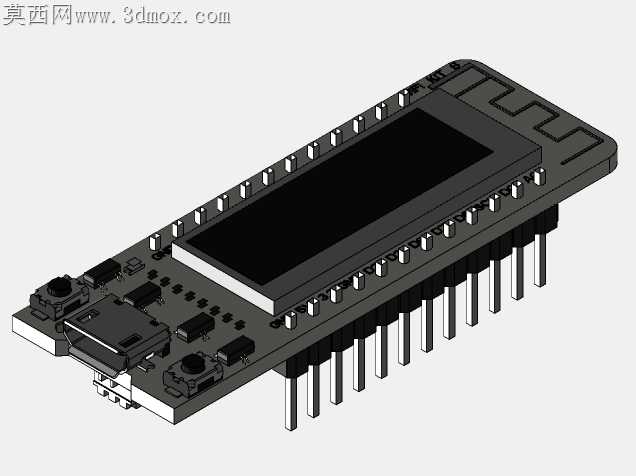

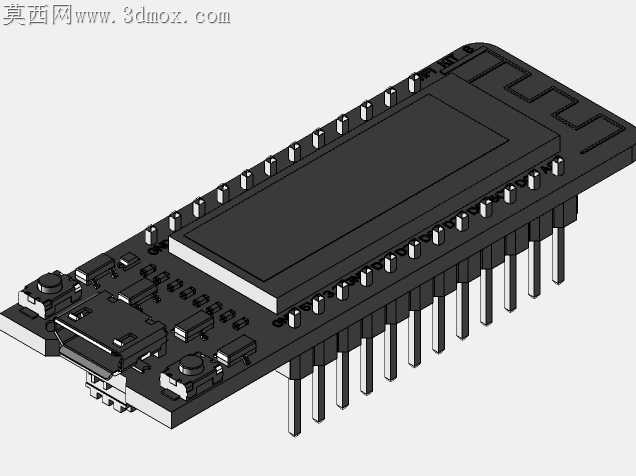

高精度Heltec WiFi套件8开发板结构设计

消费级电子开发板的外壳适配加工，最容易踩的坑就是板载元件高度公差把控不到位，要么装壳后按键卡死、屏幕被压出光斑，要么排针伸出长度不足导致外接模块接触不良。这套Heltec WiFi套件8的三维结构，完全围绕外壳加工的适配需求做了细节校准，没有为了视觉效果省略任何会影响装配的微小结构。板载0.96寸OLED屏幕的周圈做了0.15mm的凸台限位预留，对应外壳上的屏幕视窗可以直接做贴合胶圈的沉槽，不用后期二次调整屏幕与壳体内壁的间隙，避免长期震动后屏幕移位磨花显示面。两侧排针的引脚伸出长度严格按照实际元件尺寸做了等比还原，每根排针的根部都保留了焊盘的微小凸起结构，加工外壳排针过孔时可以直接参考焊盘外径做0.2mm的公差避让，不会出现过孔偏位刮花焊盘、或者间隙过大进灰的问题。板载的两个轻触按键做了按键帽的高度差区分，复位按键比功能按键低0.3mm，对应外壳的按键开孔可以直接做不同深度的导向柱，防止日常携带时误触复位键清空程序。Type-C接口的金属外壳边缘做了圆角还原，外壳接口处的开口不用额外做倒角避让，直接按照接口外轮廓留0.1mm间隙就能保证插拔顺畅，不会出现接口卡壳、插拔时带动电路板移位的问题。电路板边缘的四个安装孔位保留了实际的沉孔深度，对应外壳的铜柱安装位可以直接匹配M2螺丝的拧入深度，不会出现螺丝顶到板上走线、或者拧入过浅固定不牢的问题。板载的USB转换芯片、WiFi模块的金属屏蔽罩都做了精确的高度还原，外壳内壁对应位置可以直接预留散热筋的位置，不用后期打样后反复打磨内壁避让元件，能大幅缩短外壳打样的迭代周期。所有元件的装配间隙都按照实际生产的公差带做了预留，不管是做3D打印的手板外壳，还是开注塑模做量产外壳，都能直接参考这套结构做壳体设计，不用反复拿实物板测量核对尺寸。
