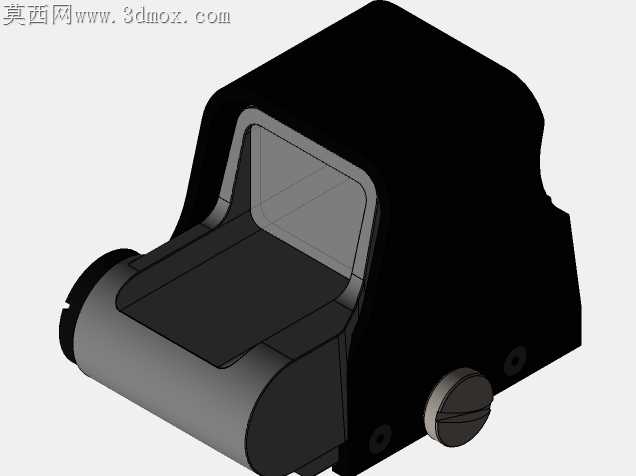

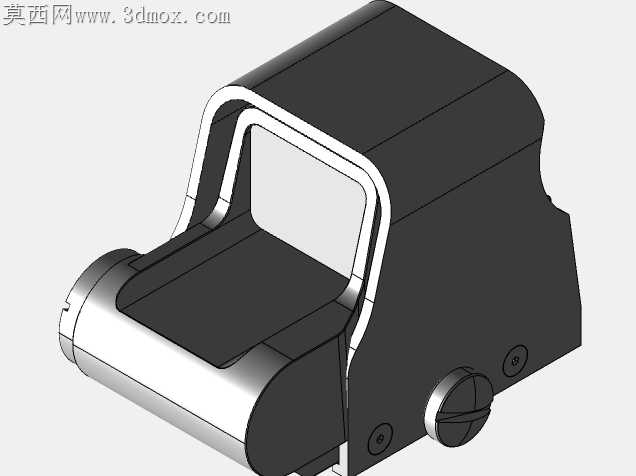

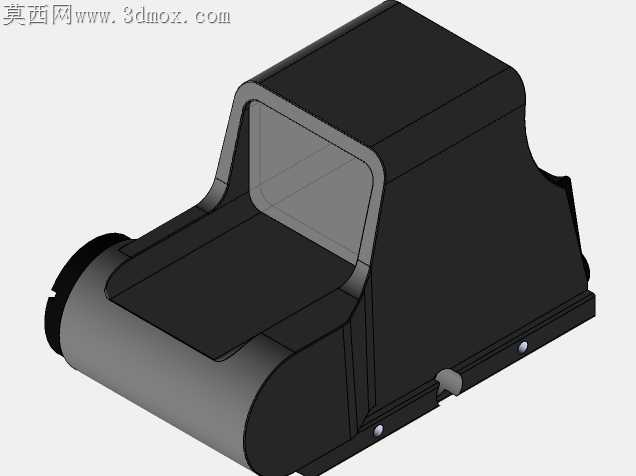

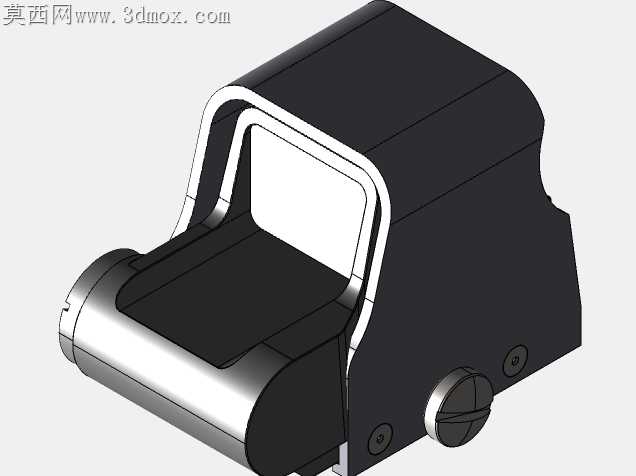

全息衍射式战术瞄准镜外观结构复刻

实物测绘类瞄准配件的结构复刻，最先要规避的是薄壁壳体注塑成型后的翘曲隐患，这款瞄准镜的主体外壳采用大面斜切包覆结构，观测窗边缘的圆角过渡如果直接按卡尺测量的数值做等厚处理，量产时靠近调节旋钮的一侧会因为壁厚差超过0.8mm出现明显缩痕，测绘时特意把外壳内壁的加强筋位置做了偏移，避开外观面的投影区域，筋条厚度控制在外壳壁厚的0.6倍，既保证壳体受侧向冲击时的抗形变能力，也不会在外观面留下缩水印。目镜端的橡胶眼罩和金属主体的配合公差是测绘里最容易出问题的部分，手工测量的橡胶件尺寸存在形变误差，直接按测量值做配合槽的话，装配时橡胶件受挤压会出现外翻，特意把配合槽的深度做了0.3mm的冗余，槽口边缘做了15度的导向倒角，不用额外涂胶就能靠橡胶自身的弹性卡紧，反复拆装也不会出现松脱。侧方的弹道调节旋钮做了防滑齿的细节优化，原实物的齿形是直角棱边，低温环境下戴战术手套操作时容易打滑，把齿形改成了带微小圆弧的梯形齿，齿距保持原有的2.5mm不变，既保留了原品的操作手感，也提升了戴手套操作时的摩擦力。观测窗的透明镜片和外壳的固定结构没有采用常见的胶粘方案，而是在外壳内侧做了一圈0.5mm高的定位凸台，镜片装入后靠前端的压圈卡紧，避免长期使用后胶粘剂老化导致的镜片移位，凸台和镜片接触的位置做了0.1mm的让位槽，不会因为硬接触划伤镜片表面。底部的皮卡汀尼导轨安装座做了公差适配调整，原测量值的卡槽宽度因为手工测量存在0.2mm的误差，特意把卡槽的宽度公差控制在H7级别，和标准导轨配合时不会出现旷量，锁紧螺丝的沉孔位置做了加深处理，避免螺丝头突出影响安装平整度。外壳表面的哑光质感处理也做了细节调整，原品的磨砂面颗粒度不均匀，建模时把外观面的粗糙度参数统一设置为Ra1.6，做出来的质感更均匀，不会出现局部反光过强影响使用的问题。
