老式手摇木工钻孔工具结构设计

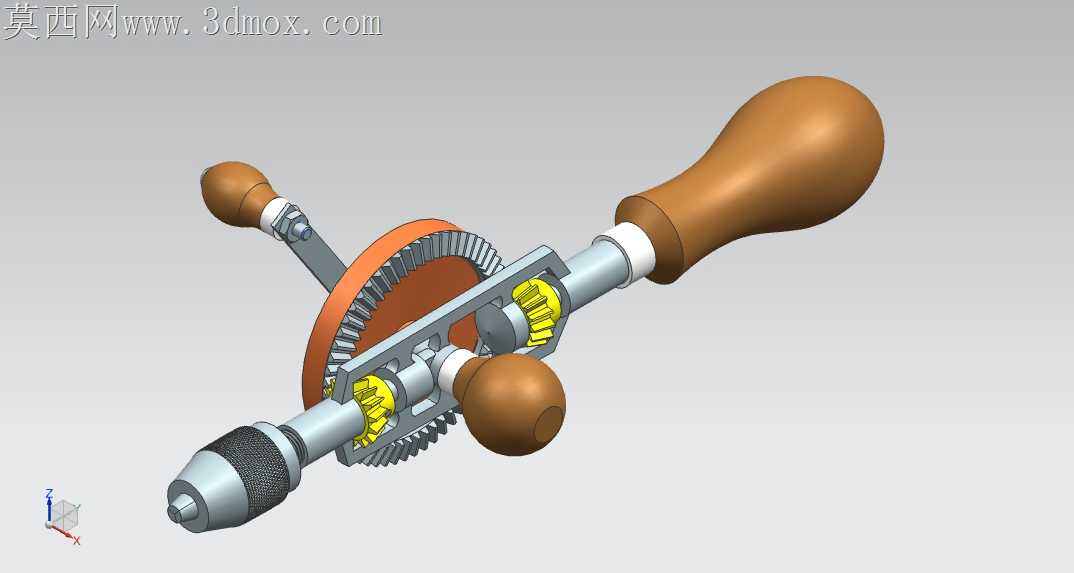

手动钻孔作业里，老式手摇钻最容易出问题的部位就是齿轮啮合间隙与木柄装配的公差匹配，不少复刻的手钻要么摇起来卡滞发涩，要么受力时齿轮跳齿崩边，木柄和金属轴的衔接处用久了还会松旷晃荡。这套模型在装配逻辑上做了很细的落地考量，主传动大齿轮和两个小从动齿轮的齿侧间隙留了0.02mm的配合余量，既不会因为过盈装配导致摇臂转动阻力过大，也不会因为间隙过大在施加轴向进给力的时候出现打齿的情况。三个木质握柄的安装轴颈都做了细微的锥度设计，和木柄内孔的锥度完全贴合，压装后不需要额外打销钉就能传递足够的扭矩，长期握持施力也不会出现握柄打转脱落的问题。钻夹头和主轴的连接采用了短锥面配合加锁紧螺纹的双重结构，装夹钻头的时候，锥面承担径向定位的作用，螺纹锁紧抵消钻孔时的轴向反冲力，就算钻硬木的时候施加较大的进给力，钻头也不会在夹头里打滑退出来。摇臂和主轴的连接位置特意加了一个薄铜质垫片，隔开摇臂金属件和主支架的金属接触面，摇转的时候不会出现金属干磨的刺耳声响，也能减少长期使用的磨损量，垫片的厚度刚好抵消两个零件的平面度误差，不会出现摇臂轴向窜动的问题。传动齿轮的齿形做了微小的修缘处理，啮合过渡的时候没有突兀的撞击感，摇动手柄的时候力道传递非常顺滑，就算是单手操作也能稳定控制钻孔的进给速度。木柄的曲面过渡完全贴合手掌握持的弧度，主握柄的膨大部分刚好卡在掌心位置，两个辅助握柄的球形端头能让手指自然搭靠，长时间钻孔作业也不会磨得手掌发疼。支架上的齿轮防护罩边缘做了卷边处理，不会有锋利的金属毛刺刮到操作人员的手背，防护罩和支架的连接用了内嵌的卡扣结构，不需要额外螺丝固定，需要清理齿轮间嵌的木屑的时候可以直接拆下来，维护起来非常方便。主轴的两个支撑点位都做了加长的衬套设计，衬套采用耐磨铜材质，就算频繁往复摇转使用，主轴的径向跳动量也能控制在很小的范围，钻出来的孔不会偏斜歪扭。
