双耳环式标准液压油缸参数化三维设计

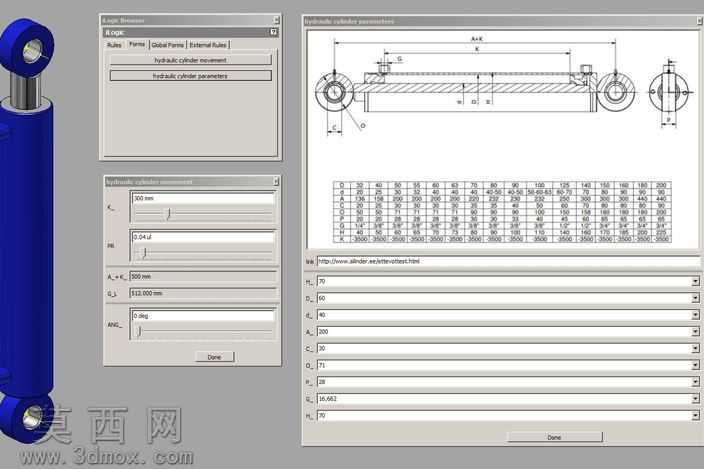

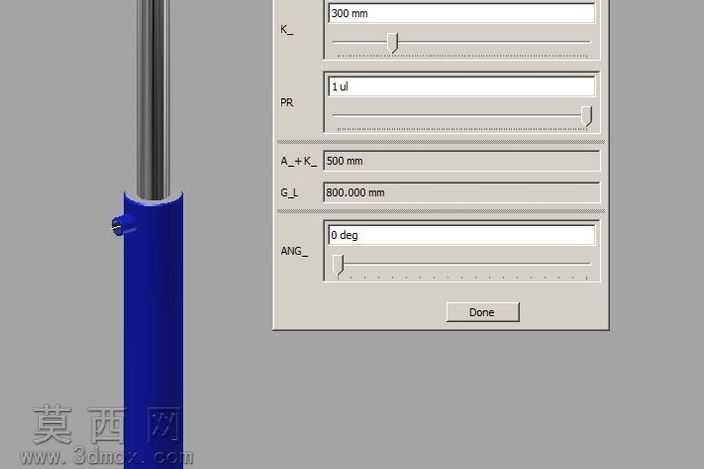

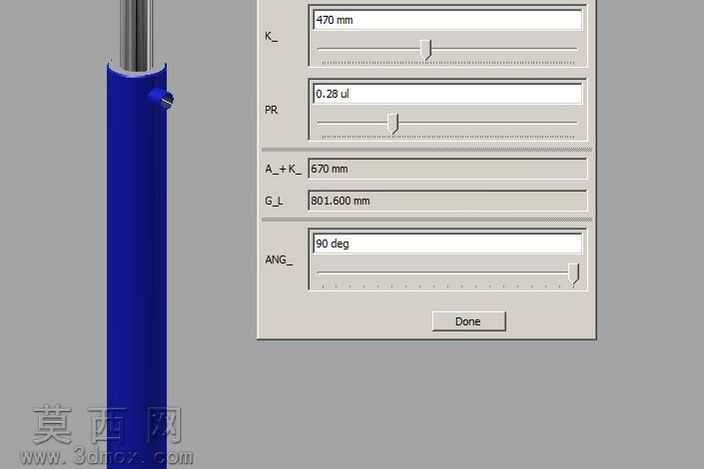

本液压油缸三维模型采用Autodesk Inventor进行参数化建模设计，整体为双耳环铰接式安装结构，建模过程严格遵循液压元件通用设计规范，完整还原了液压油缸的全结构组成。建模阶段首先搭建参数化骨架模型，将缸筒内径、活塞杆直径、行程长度、安装距、耳环孔径等核心尺寸设置为可驱动参数，通过参数表可快速生成不同规格的同系列油缸模型，大幅提升同类型元件的设计效率。模型结构完整覆盖所有核心组成部件：外部包含两端铰接耳环、缸筒外壁、外露活塞杆段，内部包含活塞组件、活塞杆密封结构、缸盖导向套、端盖紧固结构、油口接口等细节，各部件间的装配约束完全匹配实际装配逻辑，可实现运动仿真验证，模拟油缸伸缩过程中的部件运动关系，避免出现结构干涉问题。材质与渲染处理上，缸筒部分采用调质合金钢材质表现，赋予深蓝色金属漆质感，还原工业液压油缸的常规涂装效果；活塞杆部分采用高硬度镀铬材质，设置高反光金属材质参数，表现镀铬表面的光洁耐磨特性；耳环铰接部位做金属本色处理，密封件部分采用丁腈橡胶材质的哑光深色表现，不同部件材质区分清晰，渲染效果贴近真实工业元件外观。设计过程中重点考量了液压油缸的工程实用性，对密封沟槽尺寸、导向套配合长度、活塞与缸筒的配合间隙、耳环铰接的受力结构均做了符合行业标准的结构设计，同时配套生成了对应规格的二维工程图纸，包含总装剖视图、安装尺寸标注、参数规格表，可直接用于选型参考与生产加工对接。参数化的设计逻辑让该模型具备极强的拓展性，仅需调整参数表内的对应数值，即可快速适配不同负载、不同行程的液压系统使用需求，适用于液压设备整机装配、液压系统方案演示、虚拟样机调试等多种场景。
