户外花园拼接式实木长板凳结构设计

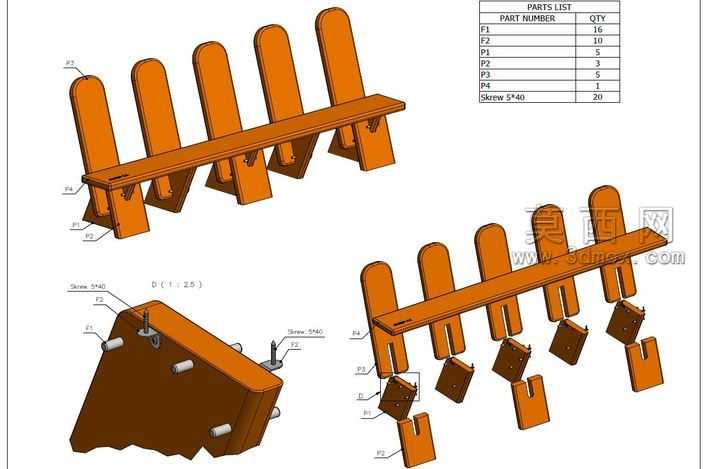

本作品为户外花园使用的拼接式长板凳三维建模设计，采用Autodesk Inventor完成全参数化建模，整体模型严格按照实际加工装配逻辑搭建，完整还原了产品的组装结构与零件配合关系。建模过程中首先对板凳的整体使用场景进行定位，针对户外花园的使用需求，确定了模块化拼接的设计思路，将整体板凳拆分为多个标准化的独立单元，每个单元包含竖向靠背板、三角支撑脚、横向坐板三类基础零件，不同单元之间通过统一的插接结构进行拼接，可根据实际使用需求灵活调整板凳的整体长度，适配不同的户外场地空间。材质渲染阶段，针对户外使用的实木材质特性，对模型赋予耐候防腐木的材质属性，调整木材的纹理走向、表面粗糙度与色彩饱和度，还原户外实木家具经过防腐处理后的哑光质感，对金属螺丝连接件单独赋予镀锌金属材质，区分不同零件的材质差异，提升模型的真实感。结构设计上，每个独立支撑单元采用三角稳定结构，竖向靠背板与三角支撑脚为一体化成型设计，横向坐板与支撑脚之间通过定位销与螺丝进行双重固定，既保证了整体结构的承重稳定性，也降低了组装难度，零件之间的配合公差严格按照实木家具的加工标准进行预留，避免组装过程中出现过盈或间隙过大的问题。模型同时配套了完整的零件明细表，清晰标注了不同规格零件的使用数量，其中不同长度的靠背板、支撑脚、坐板零件均设置了独立的零件编号，配套的标准螺丝规格也在明细表中明确标注，可直接用于指导实际的生产加工与组装作业。整体建模过程遵循自顶向下的设计逻辑，先确定整体板凳的轮廓尺寸与人体工学参数，再逐步拆分细化每个零件的结构尺寸，保证所有零件之间的装配关系完全匹配，不存在干涉问题，靠背板的弧度与高度按照人体坐姿的背部支撑需求进行设计，坐板的宽度与离地高度符合日常就坐的舒适尺寸，兼顾了结构实用性与使用舒适度。
