联排住宅内嵌式钢构楼梯节点构造

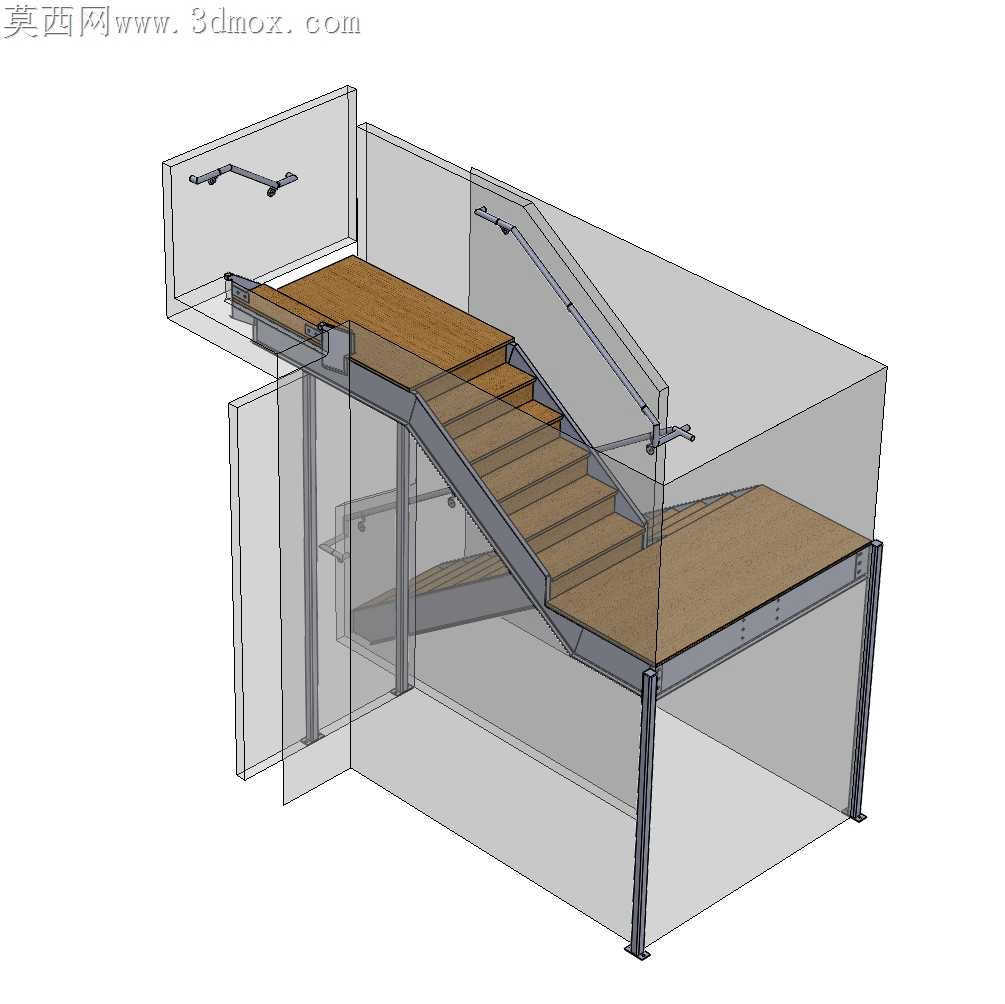

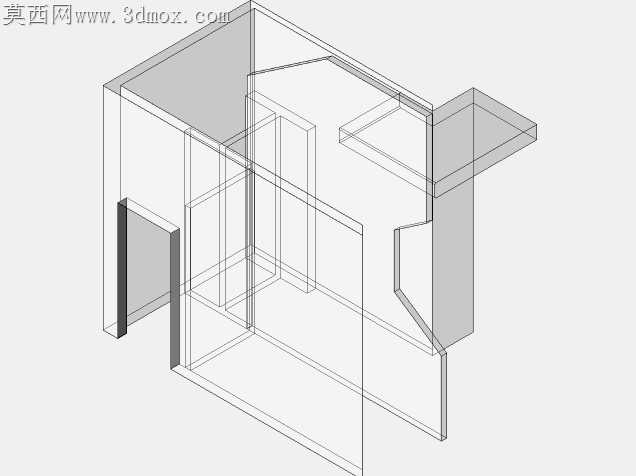

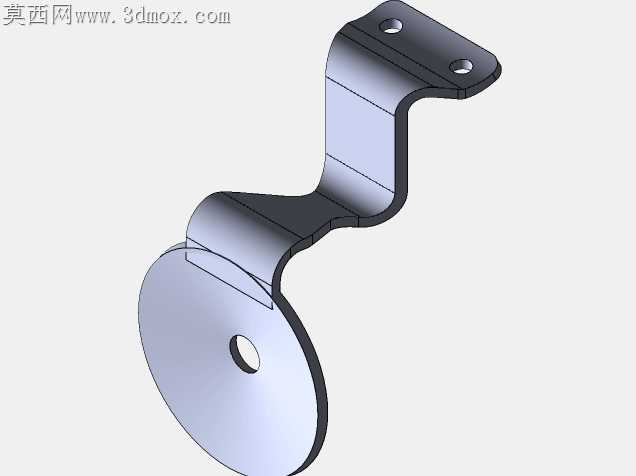

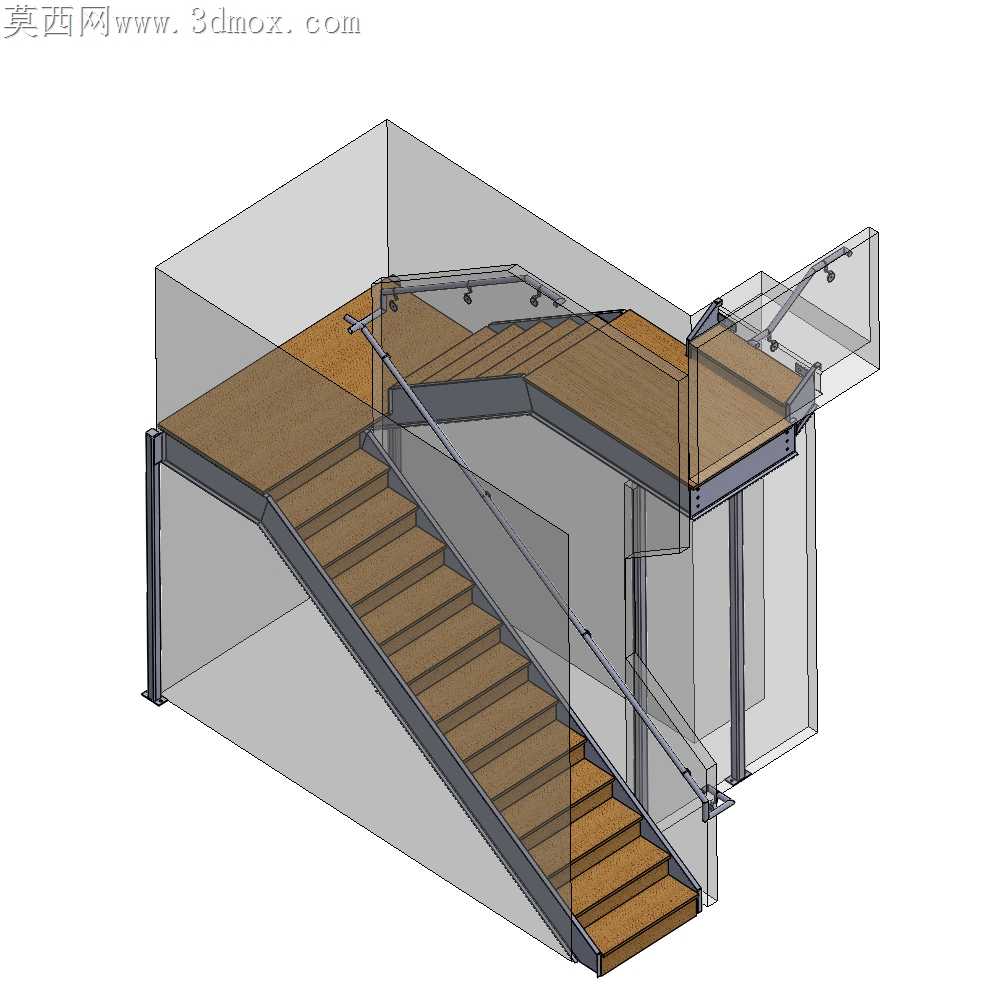

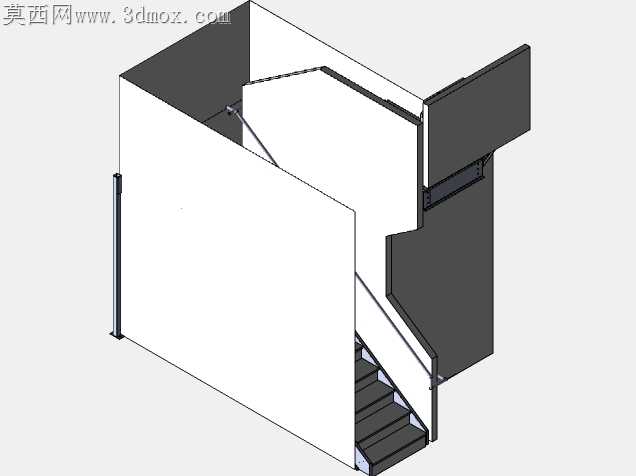

混凝土剪力墙内嵌式楼梯的现场安装，最容易出现的问题就是钢构件与土建预留洞的公差匹配偏差，很多现场返工都源于前期构件拆分时没考虑墙体浇筑的误差余量。这套楼梯的钢梁拆分特意做了15mm的侧边调节余量，两个支撑台阶的钢梁端部没有做满焊固定的死结构，而是预留了长圆孔调节位，就算现场混凝土墙面的垂直度偏差达到10mm，也能通过螺栓孔位微调完成对齐，不用现场切割钢梁破坏防腐层。踏步板采用多层实木板与钢框架的嵌入式连接，钢框边缘做了3mm的内折边，木板嵌入后不会出现侧边露缝的问题，日常行走时木板不会因为受力产生横向位移，也避免了钢木直接硬接触产生的踩踏异响。扶手部分完全贴合IBC规范的高度与杆件间距要求，玻璃栏板的固定座没有采用外露的膨胀螺栓结构，而是隐藏在钢梁侧面的预留槽内，安装完成后外表面看不到固定件，既满足安全防护的受力要求，也兼顾了室内装修的整洁观感。楼梯中间的休息平台钢梁做了变截面处理，靠近墙体的位置梁高降低20mm，刚好避开混凝土墙内预留的管线走位，不用在钢梁上开孔穿线破坏结构强度，平台下方的净空高度也能满足日常通行不碰头的要求。栏板与踏步的交接位置特意留了5mm的打胶槽，安装玻璃时可以把密封胶完全压入槽内，不会出现胶缝外露宽窄不一的问题，后期打扫卫生也不容易积灰。钢构件的焊缝全部做在背面，人站立通行的可视面没有打磨残留的焊痕，表面做哑光氟碳喷涂处理，和木质踏步的暖色调形成柔和的视觉对比，不会像亮面不锈钢那样产生刺眼的反光。上下两端的扶手收头直接固定在混凝土墙体内的预埋钢板上，没有做突出墙面的端头，避免日常通行时磕碰剐蹭，扶手的握持直径控制在45mm，刚好符合人手抓握的舒适尺寸，不会因为太细抓不稳或者太硌手。整个构件拆分完全按照现场装配式安装的逻辑设计，所有连接螺栓都采用标准件，不用现场定制异形配件，安装时只需要按照编号依次拼接，两个人一天就能完成整跑楼梯的安装固定，不需要大型吊装设备，适配联排别墅室内狭窄的施工空间。
