健身运动便携锁扣摇摇水杯结构设计

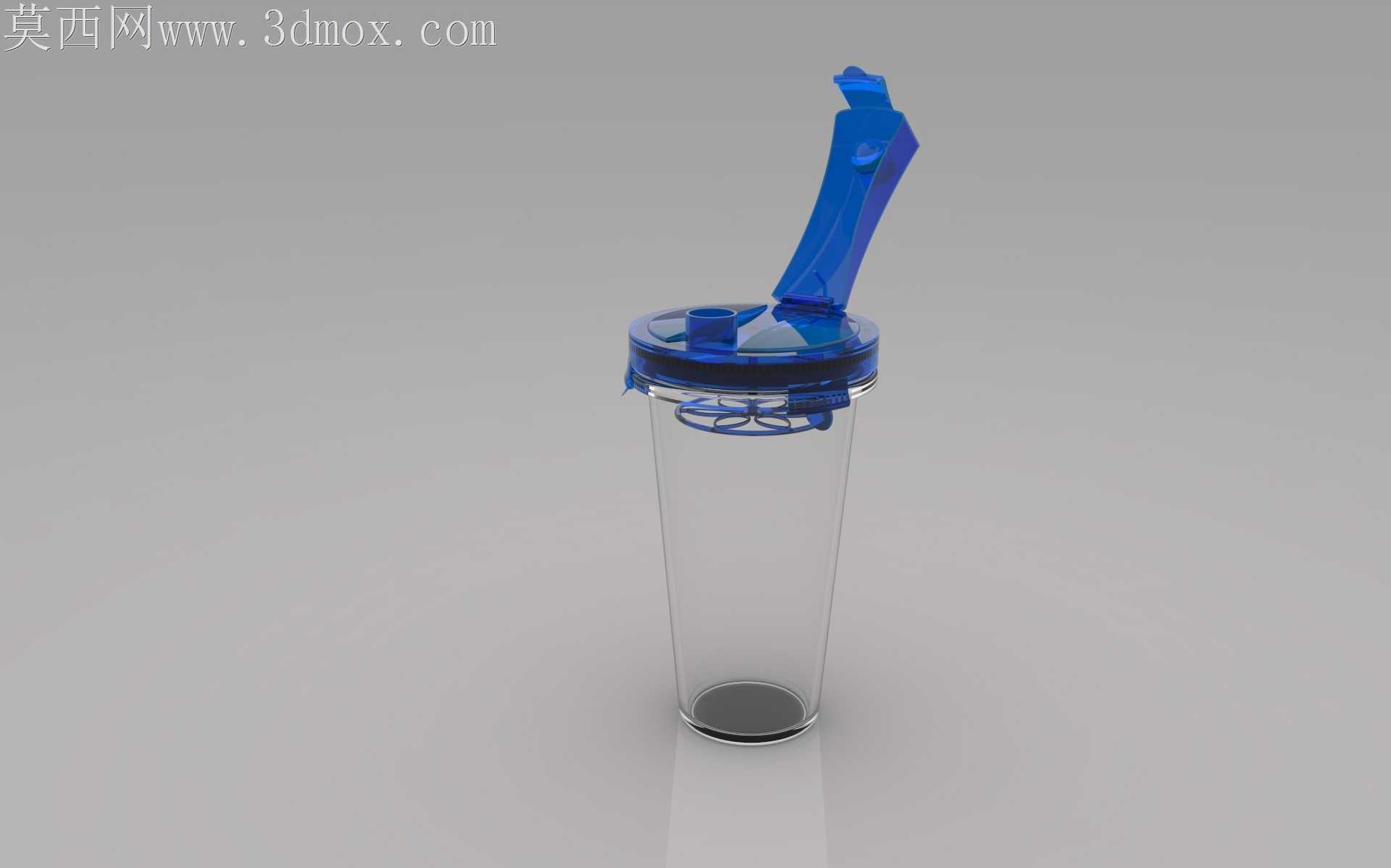

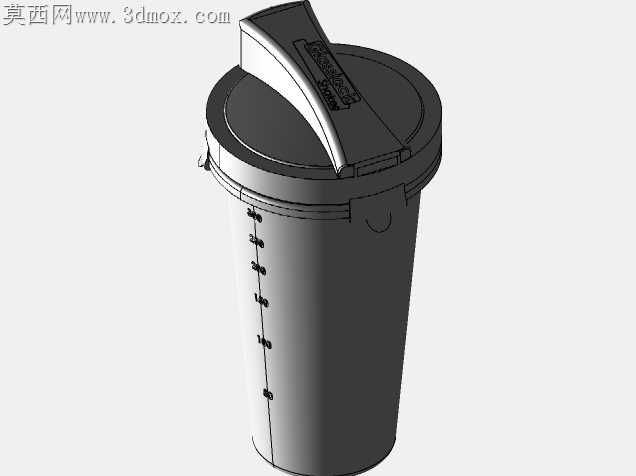

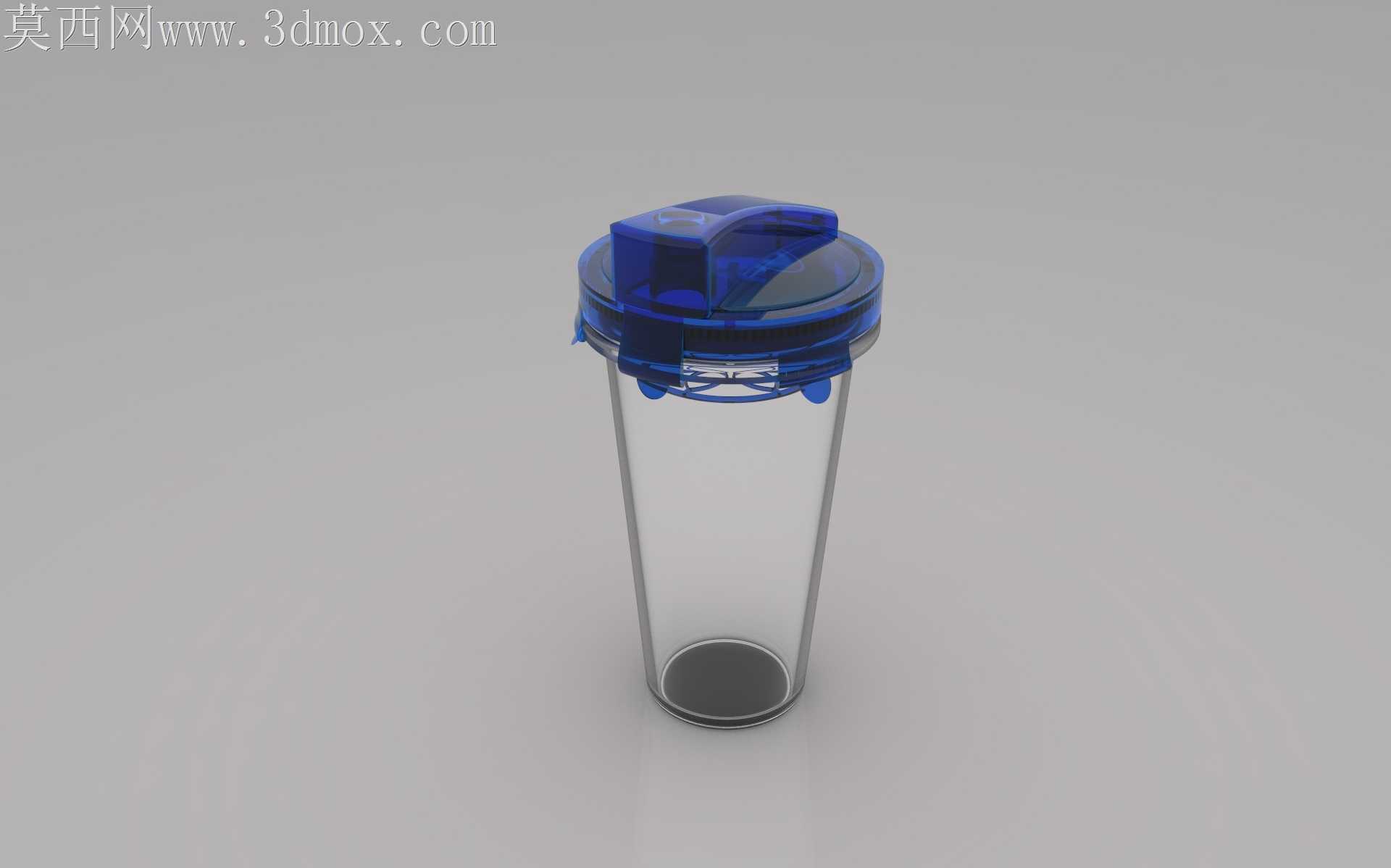

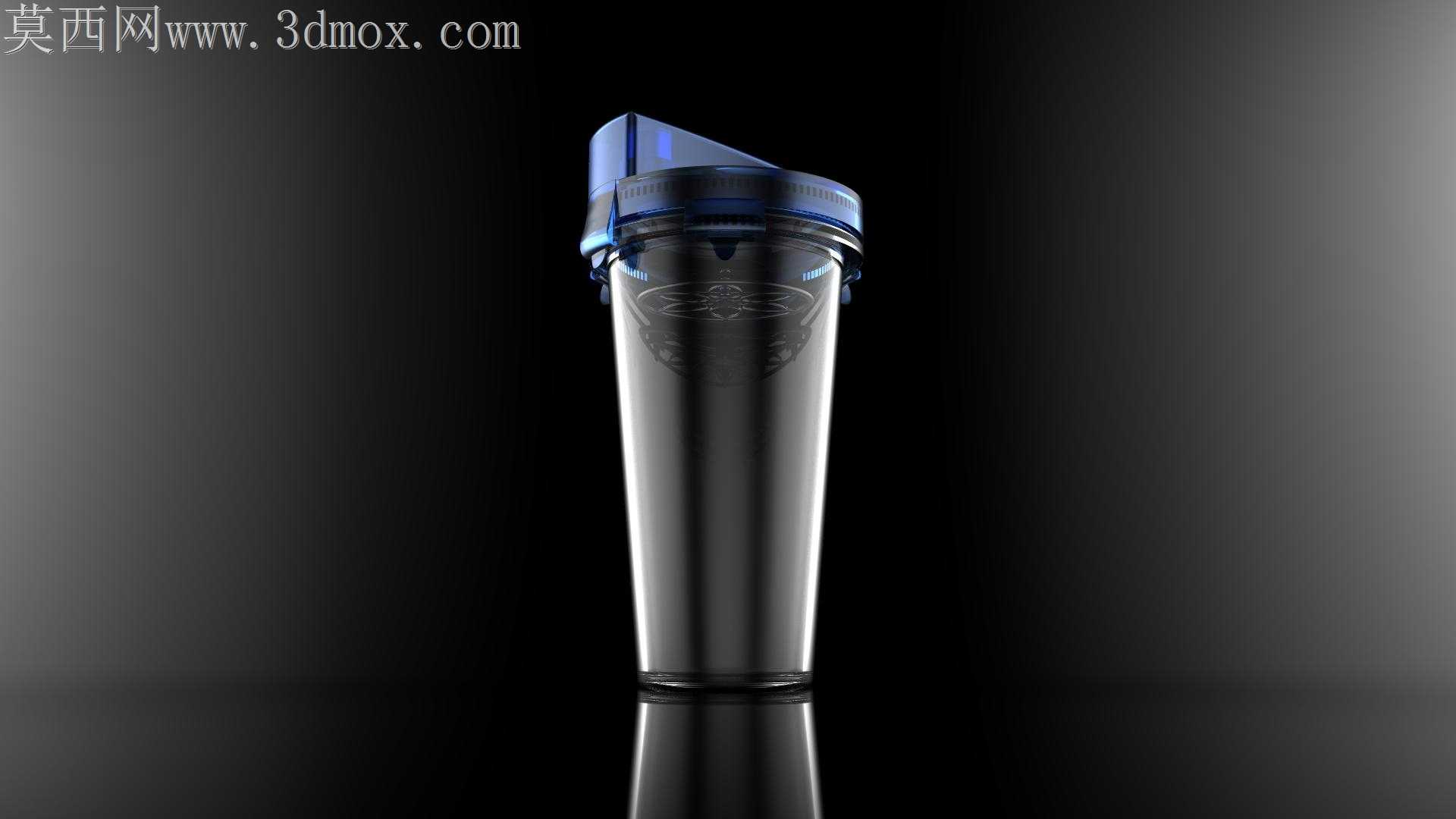

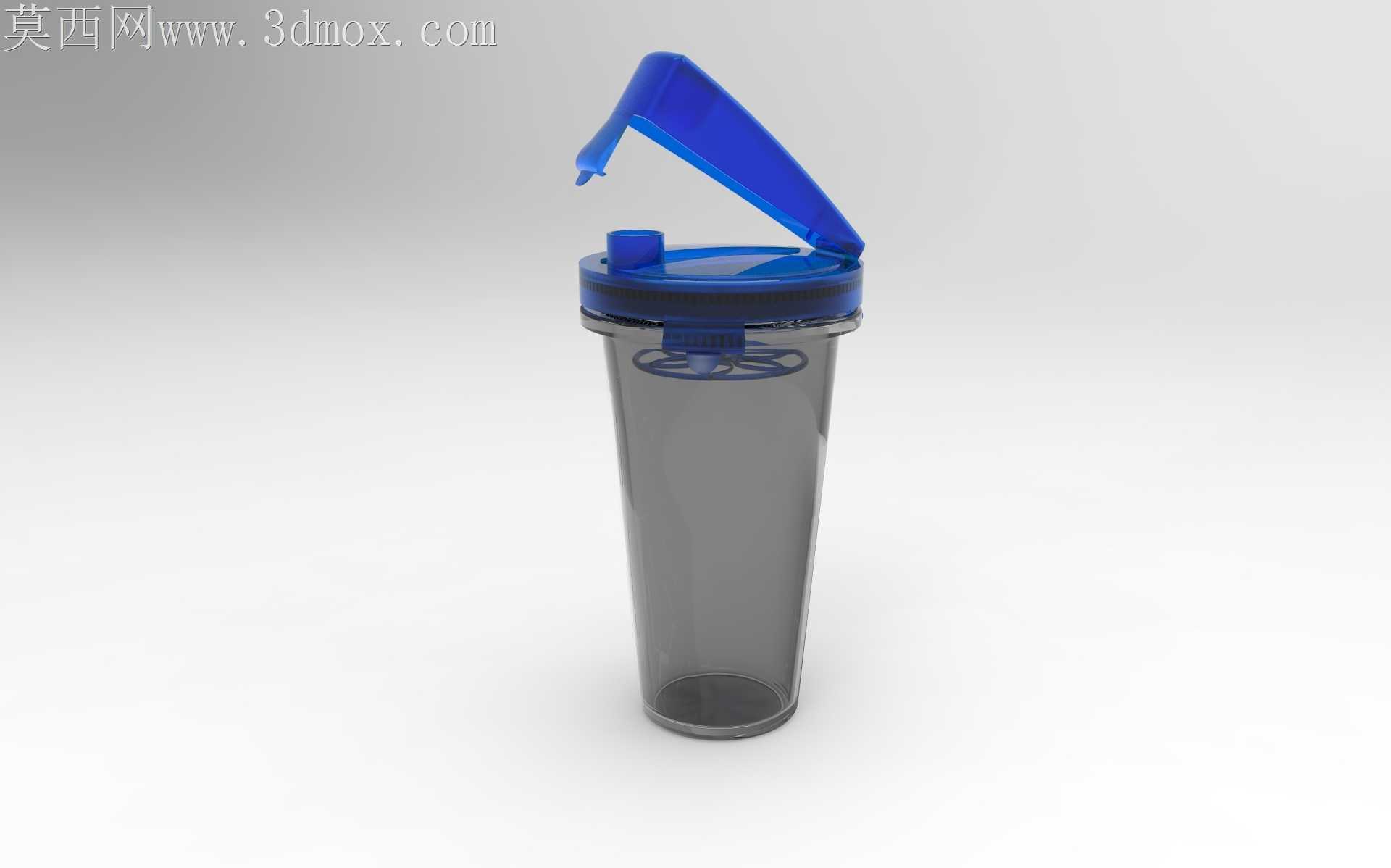

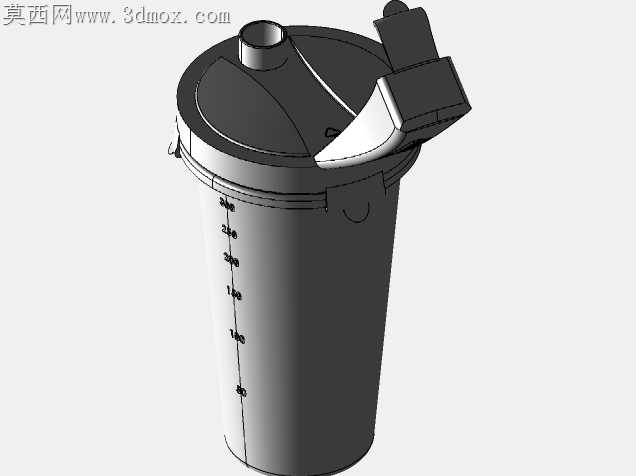

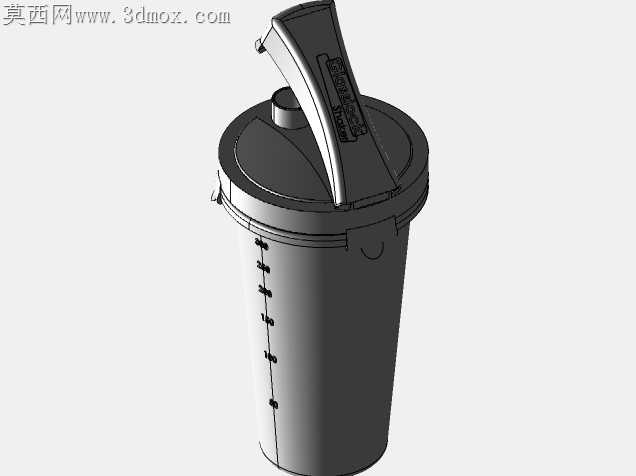

日常健身场景里使用的便携水杯，最常出现的痛点就是杯盖锁扣松脱漏液、杯身握持打滑、摇匀饮品时密封失效，这款锁扣摇摇杯的结构设计，刚好针对这些实际使用中的问题做了针对性的细节处理。杯身采用直筒收窄的曲面过渡，没有多余的凸起棱线，注塑加工时能让熔融塑料在模腔内流动更均匀，避免厚壁位置出现缩痕，薄壁边缘缺胶的问题，杯口位置做了1.2度的脱模斜度，既不影响杯盖的装配紧密度，又能降低脱模时的顶出阻力，减少杯口表面的顶白瑕疵。杯盖的锁扣结构没有采用常见的外置卡扣设计，而是把锁止筋位集成在杯盖内侧，和杯口的凸缘做过盈配合，锁扣按压位置做了内凹的指腹贴合曲面，按压时的受力点刚好落在指腹中心，不会因为手滑或者出汗出现按不动、锁不紧的情况，锁扣的转轴位置做了0.15mm的装配间隙，既保证转动时没有卡滞感，又不会因为间隙过大出现晃动松旷的问题。杯身底部做了3mm高的加厚凸台，放置在桌面时能避免杯底直接和硬质台面摩擦，长时间使用也不会出现底部磨花漏水的情况，凸台的边缘做了R2的圆角过渡，清洗时不会藏污纳垢，也不会因为磕碰出现应力开裂。杯盖内部的密封胶圈槽做了梯形截面设计，胶圈装配后不会因为反复开合杯盖出现移位，摇匀蛋白粉或者其他运动补剂时，即使剧烈摇晃也不会出现液体从杯盖缝隙渗出的情况，胶圈槽的深度比胶圈直径小0.3mm，装配后胶圈有足够的压缩量，密封性能更稳定。杯身表面做了细微的磨砂纹理处理，运动时手心出汗也能稳稳握住，不会出现打滑脱手的情况，纹理的深度控制在0.08mm，既保证握持摩擦力，又不会因为纹理过深残留污渍，日常清洗更方便。杯盖顶部的饮水口做了倾斜的导流曲面，喝水时水流不会顺着杯壁流下打湿衣物，饮水口的边缘做了R1的圆角，接触嘴唇时没有生硬的剐蹭感，长时间使用也不会出现硌嘴的问题。
