带伸缩检测机构的食品输送金属探测设备

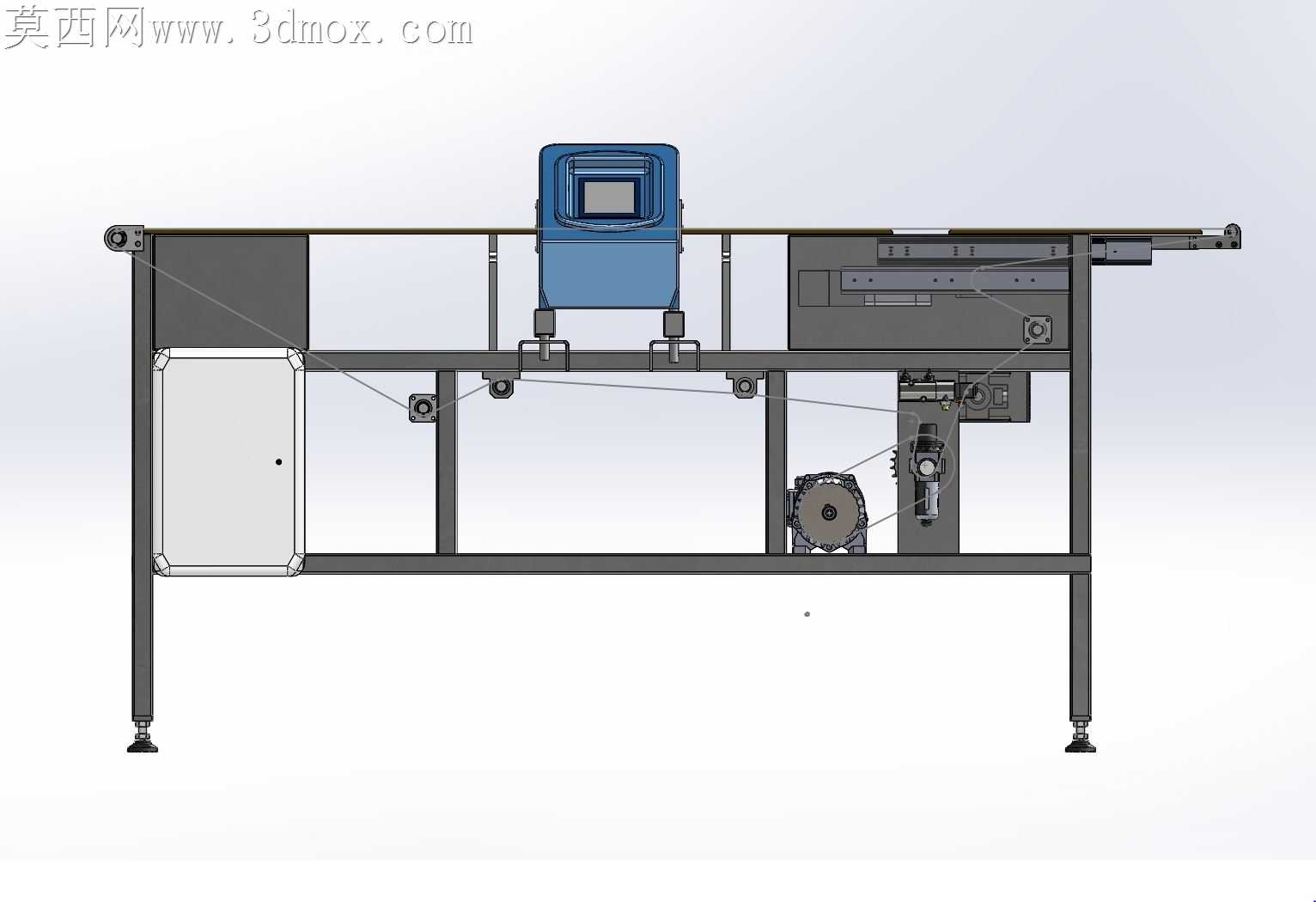

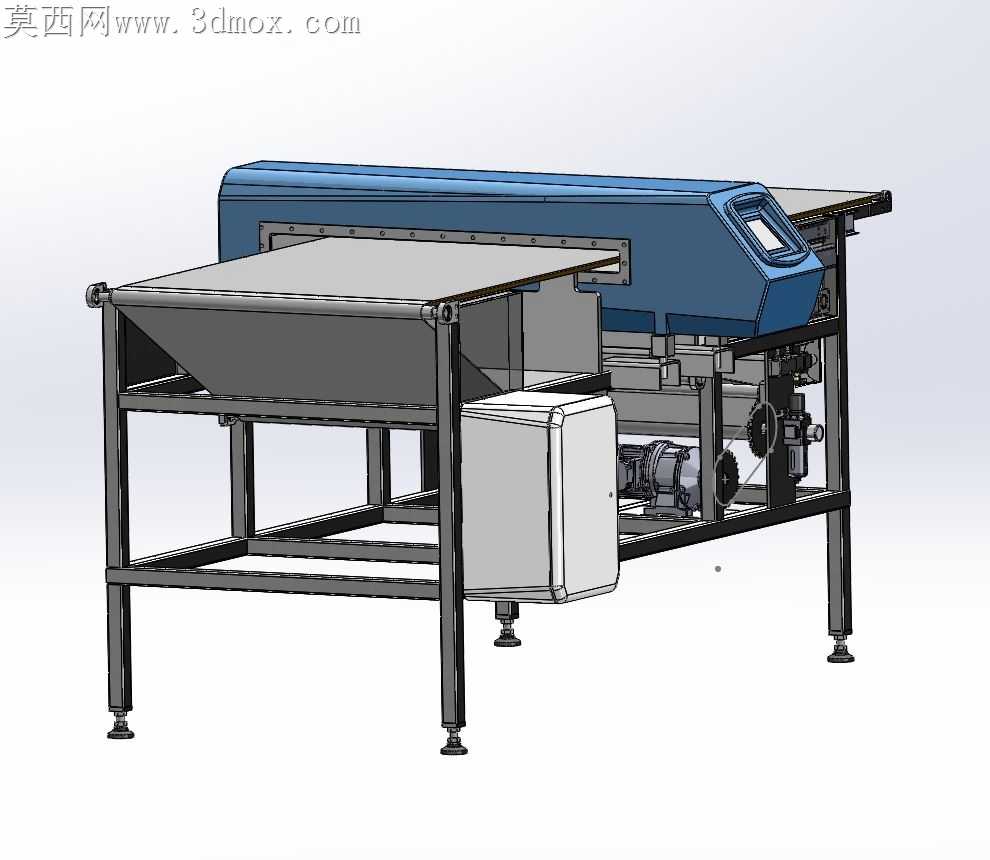

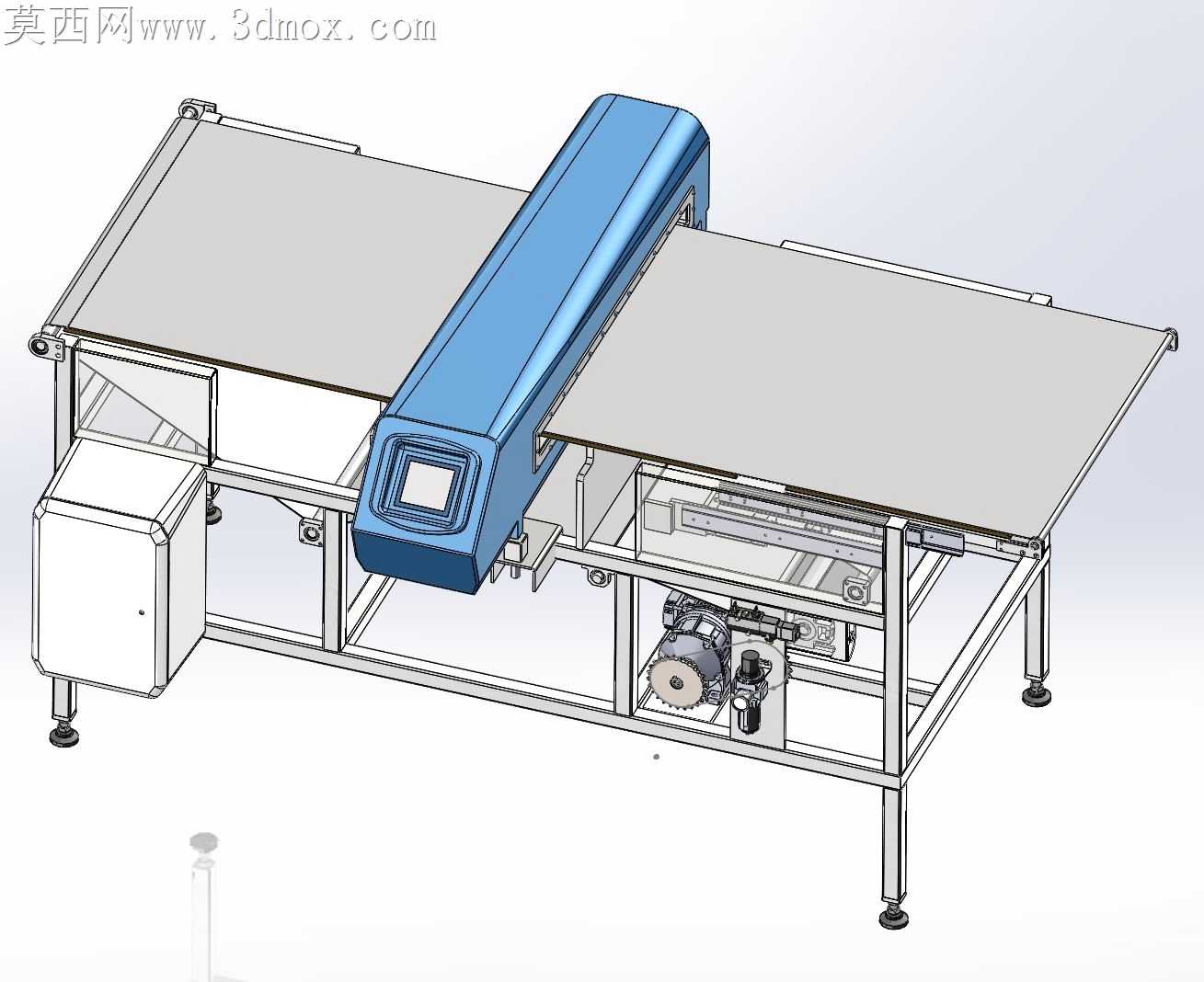

食品加工车间的输送检测工位，常年面临高湿、多物料碎屑堆积的工况，普通固定式金属探测设备常因探头与输送带间隙固定，遇到厚度波动的袋装、散装物料时，要么卡料扯破包装，要么间隙过大降低检测灵敏度，这套带伸缩结构的探测输送设备，正是针对这类现场痛点做的结构适配。机架采用方管焊接框架，支脚搭配可调脚杯，没有用常见的焊接固定支脚，是考虑到车间地面长期受清洗水侵蚀难免出现沉降，脚杯的调节行程预留了25mm，能在不拆解机架的情况下快速调平输送带，避免皮带跑偏刮蹭探头外壳。探测单元的伸缩导向没有选用直线导轨，反而用了包覆尼龙层的滑动导杆，是因为食品车间定期要用高压水枪冲洗设备，直线导轨的滚珠缝隙极易残留清洗液与食物残渣，长期使用会出现卡滞锈蚀，尼龙导杆的间隙预留了0.2mm的滑动公差，既能保证探测头上下伸缩时的同轴度，又不会因为细小碎屑卡入出现伸缩卡顿。接料斗的倾斜角度做了15度的抬升，比常规输送接料斗角度更大，是因为检测出金属异物时，伸缩机构会带动探头抬升，接料斗要承接剔除的异物与少量物料，大角度能让残留的粉状、碎块状物料靠自重滑落，不会在斗内积料发霉。侧边的电气控制箱采用下进下出的走线方式，箱体与机架的连接位置加了3mm厚的橡胶减震垫，输送电机运行时的振动不会直接传导到箱内的检测电路板，避免振动干扰导致检测灵敏度漂移。输送带的辊筒两端做了圆弧倒角，没有用直角边辊筒，是因为食品级PU皮带长期运行会出现轻微的延展松弛，圆弧倒角能让皮带在轻微跑偏时自动回中，不用频繁停机调整辊筒张紧度。探测头的操作面板做了12度的仰角，刚好匹配操作人员站立时的视线高度，面板边缘做了全包覆的硅胶密封边，冲洗时的水流不会顺着面板缝隙渗入内部电路。整套结构没有做多余的装饰性曲面，所有外露的棱边都倒了R3的圆角，既避免清洁时残留卫生死角，也能防止操作人员走动时被尖锐棱边刮碰，所有连接螺丝都选用304不锈钢材质，外露的螺丝头都加了塑料盖帽，避免长期接触水汽出现锈迹污染物料。
