窄幅平皮带轻型物料输送装置

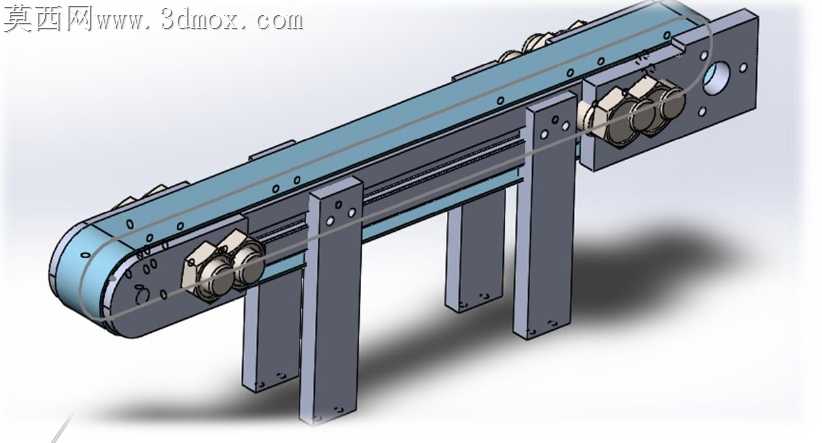

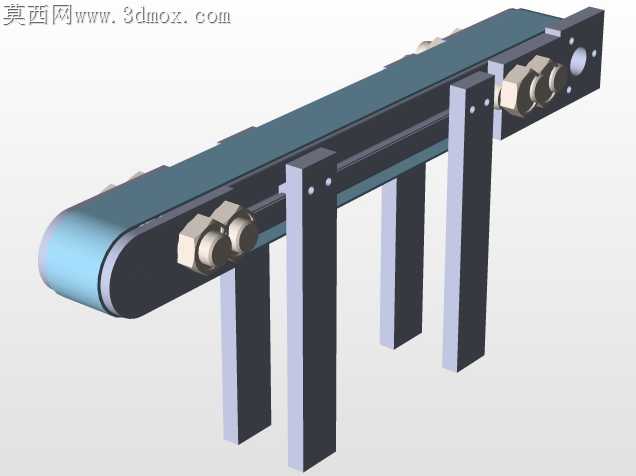

窄幅轻型皮带输送场景里，最容易被忽略的隐患是支腿安装面的平面度偏差，很多现场调试时出现的皮带跑偏、辊筒卡滞，根源都在支腿与横梁连接的公差匹配上。这款输送装置的支腿采用等厚方钢裁切，每根支腿上端与横梁的连接面都预留了0.2mm的铣削余量，避免型材裁切时的斜口误差直接传导到辊筒安装位，导致两端张紧力不均。皮带内侧的支撑托条没有采用整面通铺的设计，而是在皮带运行的受力区间分段布置，既减少了皮带长期运行的摩擦阻力，也避免了整面托板积尘刮伤皮带工作面的问题，针对电子小件、轻型注塑件的输送场景，这种分段托条的设计还能减少运行时的共振噪音，适配车间低噪生产的要求。端部的张紧结构采用侧装式调节螺栓，没有占用皮带端部的上下空间，安装时可以直接对接上下游设备的出料口，不需要额外做避让缺口，调节时只需要拧动侧方的螺母就能微调辊筒的平行度，不用拆解端部护板，现场调试的效率能提升不少。支腿的排布没有采用等距均分的方式，而是在靠近驱动端的位置加密了支腿间距，因为驱动端辊筒受传动拉力更大，加密支撑能减少横梁长期受力产生的下挠变形，避免皮带运行到驱动端时出现跳齿、打滑的情况。皮带边缘与侧挡板的间隙控制在1mm以内，既不会因为间隙过小刮蹭皮带侧边起毛，也不会让直径5mm以上的细小物料卡入缝隙，针对小尺寸零件的输送场景，这个间隙值是经过多轮现场调试敲定的，能覆盖绝大多数轻型加工车间的小件传送需求。横梁上预留的安装孔位做了长圆孔设计，安装时可以根据现场的布线、护罩安装需求微调附件位置，不用在型材上二次钻孔破坏结构强度，所有连接螺栓都采用沉头设计，避免螺栓头突出刮蹭皮带底面或者勾住输送的物料。端部的驱动连接位做了轴伸端的避让槽，不管是接驳减速电机还是连接同步带轮，都能直接套入安装，不需要额外加工转接法兰，减少了现场安装的加工工序。
