炼油厂公用系统面筋洗涤水箱结构设计

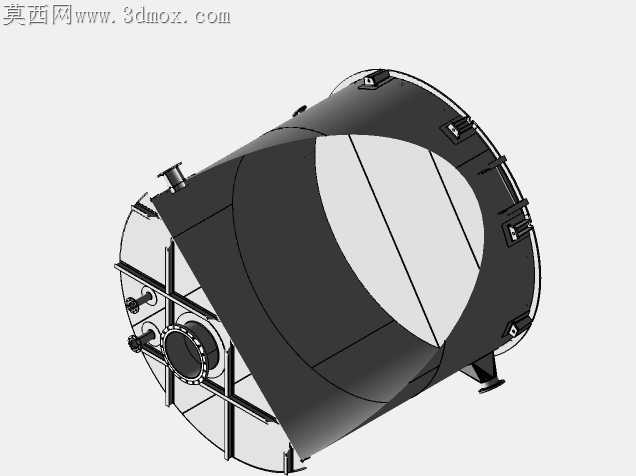

炼油厂公用系统的承压储液设备长期受介质冲刷、温度交变影响，焊缝位置的应力集中是现场运维最常出现的泄漏诱因，这款面筋洗涤水箱的结构排布完全围绕现场加工与长期运维的痛点做了针对性调整。筒体与端盖的连接位置没有采用常规平齐对接结构，而是在端盖外缘做了外翻式止口，卷制筒体时预留的3mm装配余量刚好卡入止口内侧，现场组对时不需要额外做靠山定位，普通持证焊工就能快速对齐焊缝坡口，错边量能稳定控制在0.8mm以内，远低于承压容器施工规范的允许阈值。筒体侧面的管路接口没有直接在筒壁开孔焊接，所有接口都预先焊接在加厚的补强板上，补强板与筒壁采用连续角焊缝满焊，既避免了开孔造成的筒体局部强度下降，也能抵消管路振动传递到筒壁的交变应力，不会出现长期运行后焊缝开裂的问题。底部的支撑脚采用了变截面折弯结构，与筒体接触的位置做了与筒壁弧度完全匹配的弧形贴合面，焊接时接触面积比常规平板支撑大了近60%，满焊后不需要额外做加强筋就能承受满水状态下的整体载荷，运输过程中也不会因为颠簸出现支撑脚开焊的问题。筒体内部的导流板采用分段式螺栓固定结构，没有直接焊接在筒壁上，后期运维时可以拆开人孔快速更换磨损的导流板，不需要进入密闭空间做动火作业，大幅降低了炼油区域的检修安全风险。端盖上的快开锁紧结构采用了偏心凸轮式锁扣，关闭时锁扣会自动压紧密封胶条，不需要反复拧动螺栓紧固，日常开盖清理内部沉积物的操作时间能缩短七成，锁扣的受力点做了局部加厚处理，反复开关上千次也不会出现塑性变形。筒体表面的爬梯与护栏采用模块化螺栓连接，所有连接孔都在厂内加工完成，现场安装时不需要二次钻孔，装配公差控制在1mm以内，不会出现现场扩孔破坏防腐层的问题。所有外露的金属边缘都做了R3圆角处理，既避免了加工装配过程中划伤操作人员，也能减少防腐涂层在边角位置的应力开裂，延长设备整体的防腐使用寿命。
