多站位组合式力量训练器械结构设计

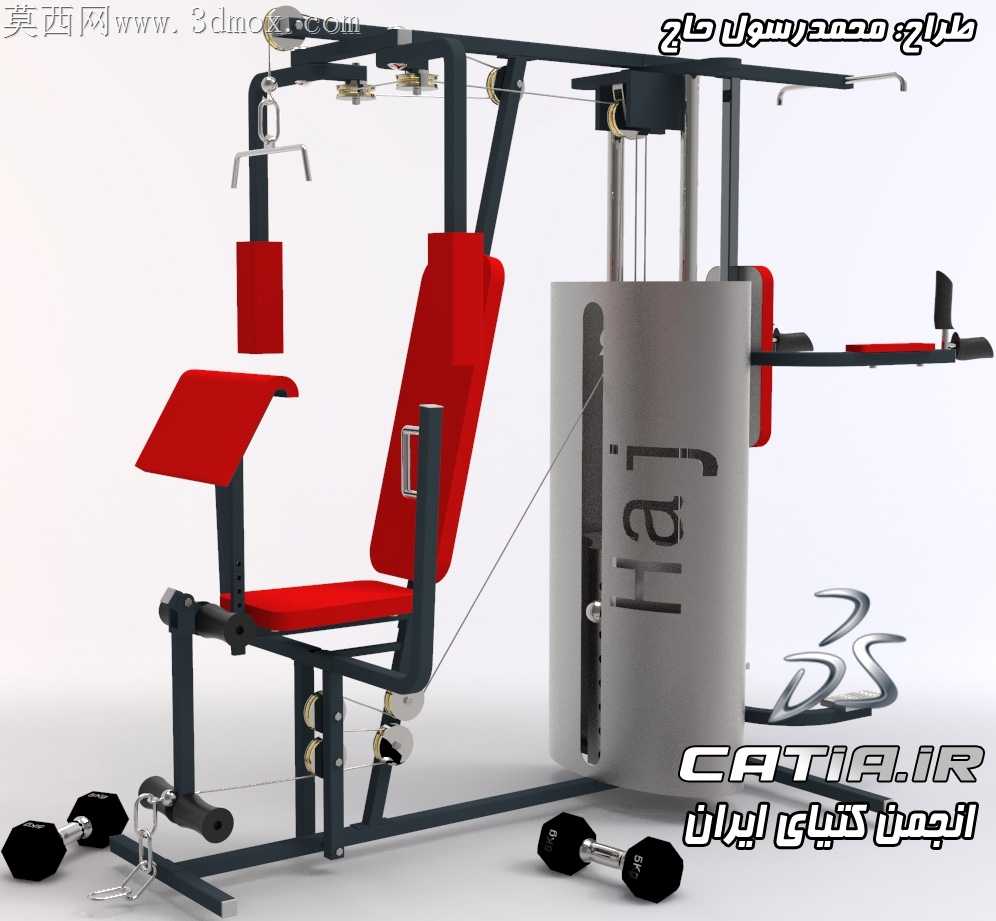

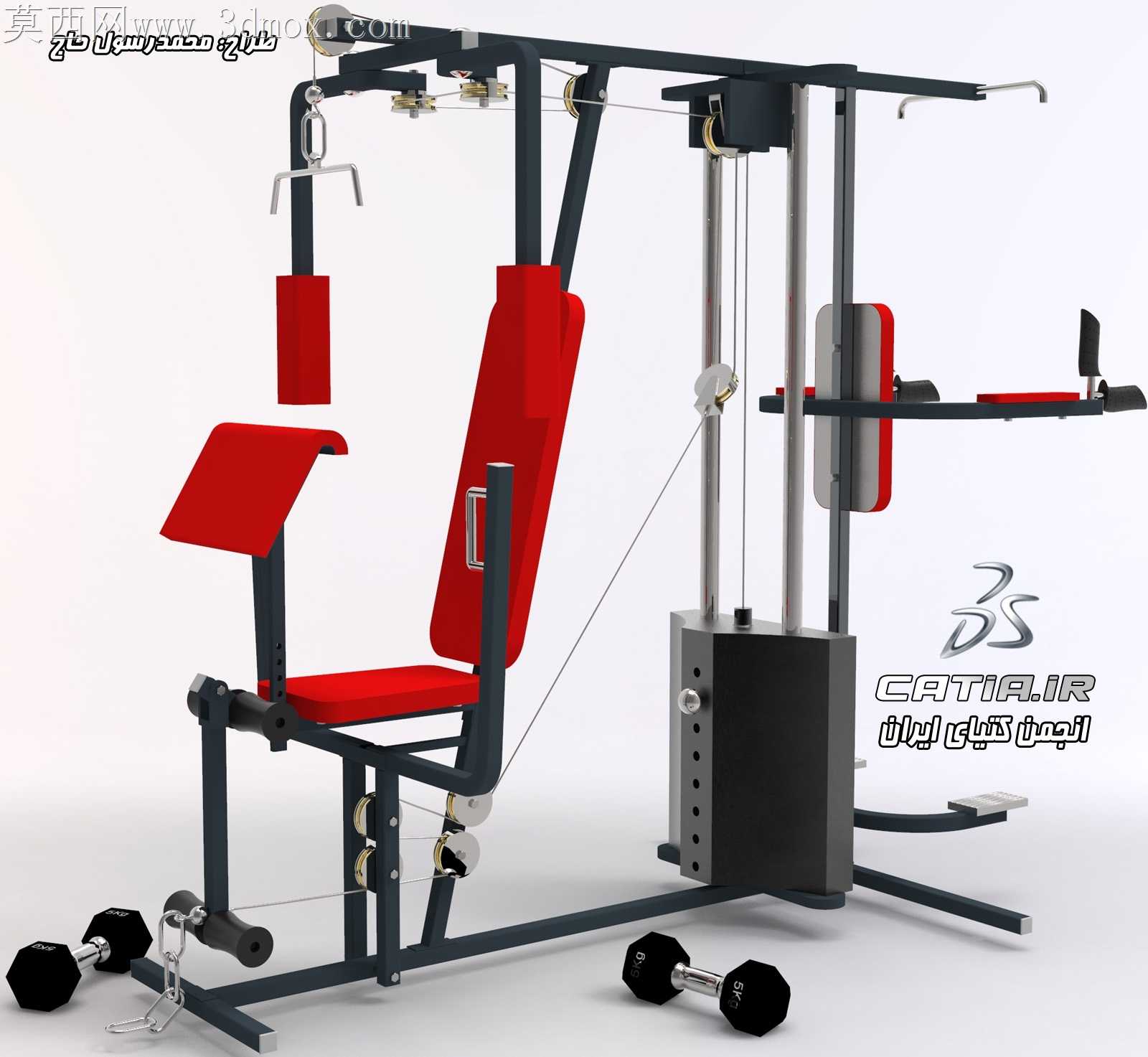

商用力量器械落地时最容易被忽略的隐患，是多站位同时使用时的框架共振问题，这款组合训练器械在主框架的型材选型上做了针对性的取舍，没有盲目追求壁厚降低成本，而是在立柱与横梁的衔接处加了三角加强筋，同时把配重块的导向杆做了偏置处理，避免拉背、推胸、腿屈伸三个站位同时加载时，钢索牵拉的力矩在框架中心形成叠加共振，实际使用时哪怕三个训练位同时有人操作，座椅旁的水杯也不会出现明显晃荡。钢索的走线路径没有走常见的直角滑轮布局，而是在转角处用了带弧度的导轮座，减少钢索在反复牵拉时的弯折疲劳，普通直角滑轮的钢索在高频使用下半年就会出现断丝，这种弧形导轮能把钢索的弯折角度控制在120度以上，使用寿命能提升两倍以上，而且牵拉时的阻尼感更顺滑，不会出现中途卡滞的顿挫感。座椅的泡棉安装座做了快拆结构，后期更换磨损的皮革泡棉时不需要拆解整个框架，只需要拧下侧面的两个固定销就能直接取下座垫，健身房日常维护的效率能提升不少，座垫下方的调节档位没有用常见的弹簧插销，而是用了带自锁结构的卡榫，训练时哪怕反复调整坐姿，插销也不会因为震动滑脱出现安全隐患。配重块的插销孔做了倒角处理，更换配重时不需要刻意对准孔位，插销靠自重就能滑入锁定，配重块侧面贴了阻尼胶条，下落时不会出现金属碰撞的哐当声，能有效降低健身房的环境噪音。配套的哑铃放置位做了下沉式的托盘，哑铃放在上面不会因为地面震动滚落，托盘边缘包了软胶，取放哑铃时不会磕碰到主框架的漆面。腿屈伸训练位的靠垫角度做了多档可调，不同身高的使用者都能找到贴合膝关节的支撑位置，避免训练时膝盖受力不当出现运动损伤，高位下拉的把手挂架做了分层设计，不同握距的把手可以分类悬挂，训练时不需要翻找就能拿到需要的配件。
