SAE J1772标准电动汽车交流充电枪结构

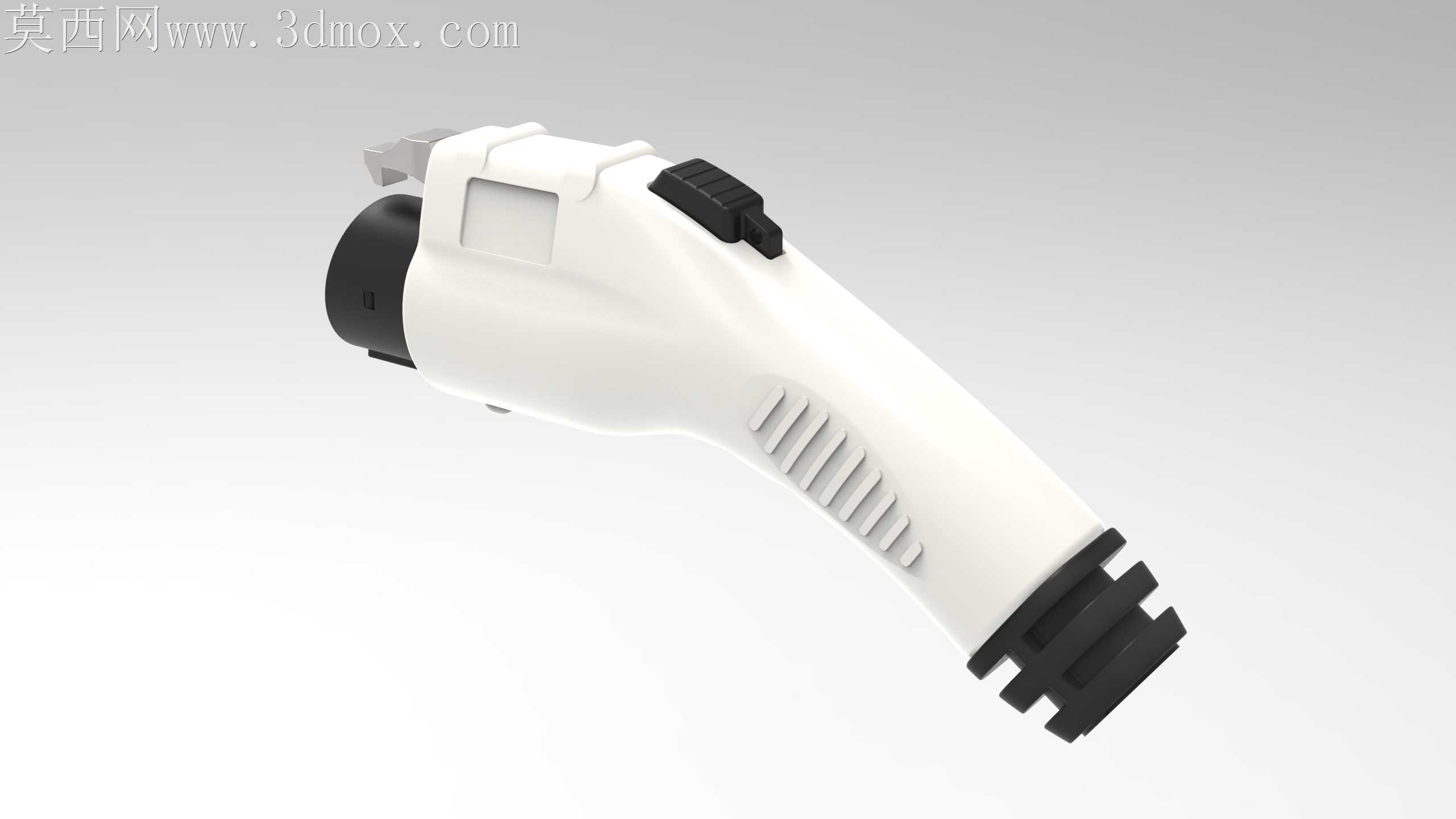

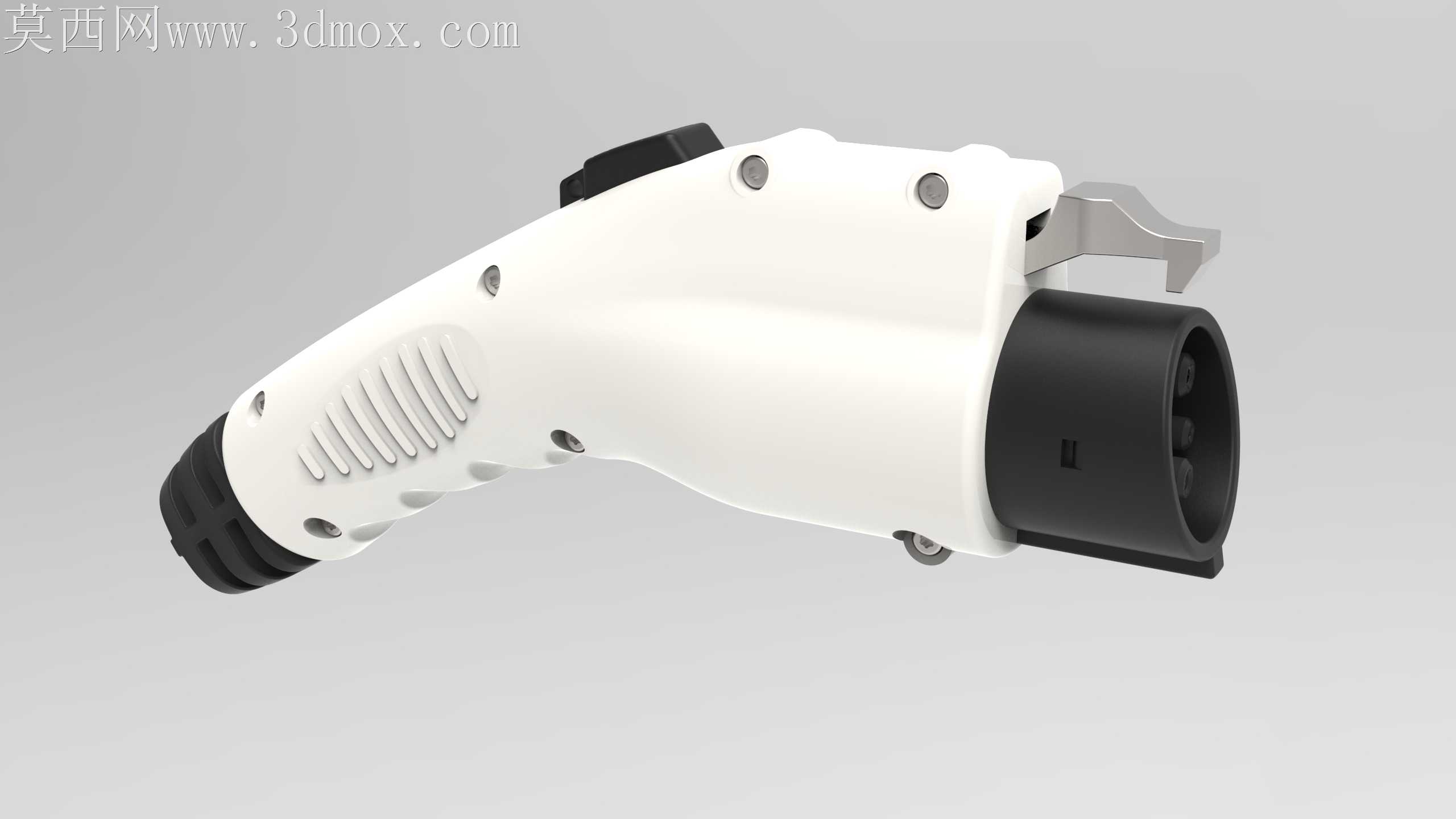

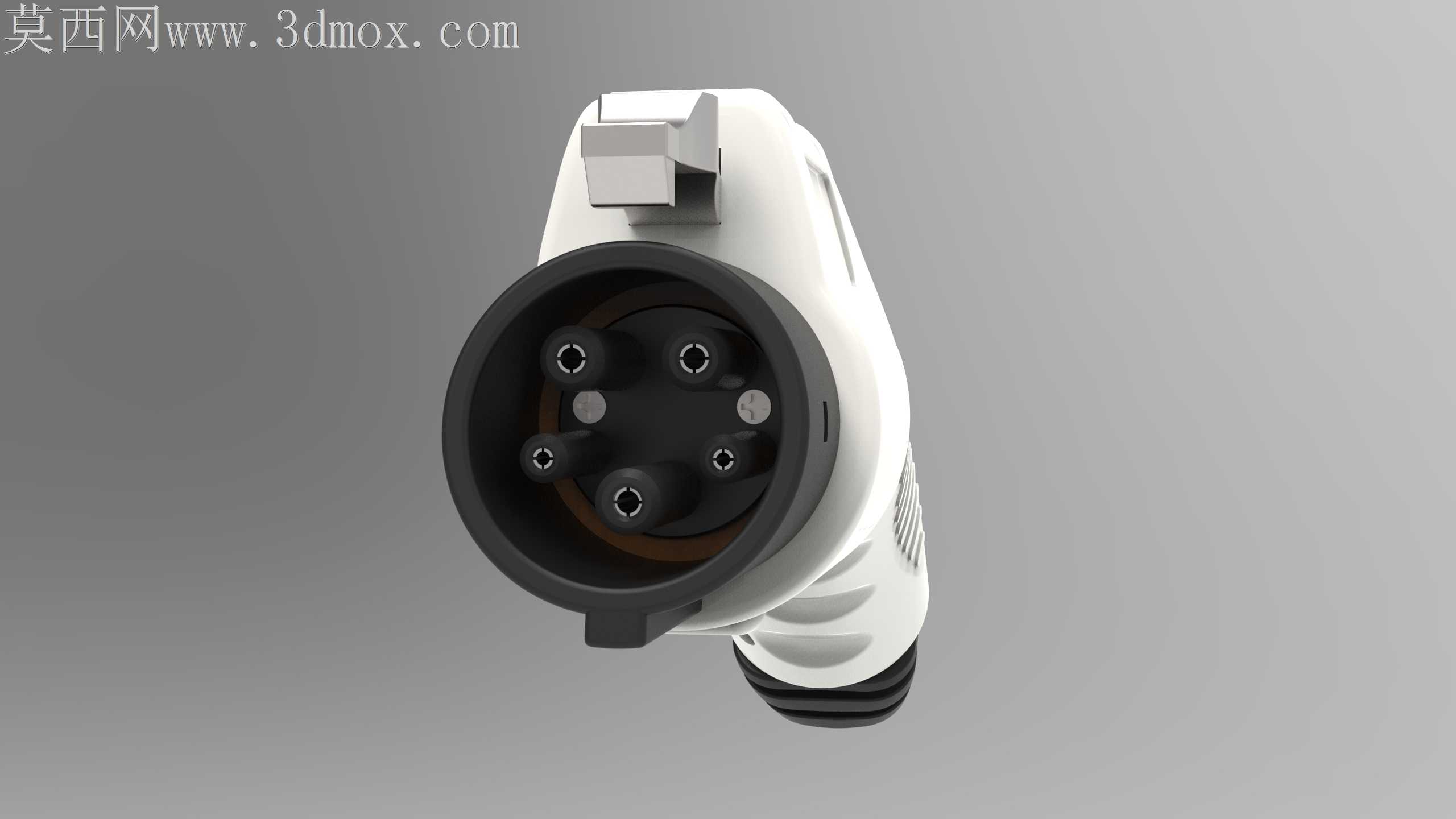

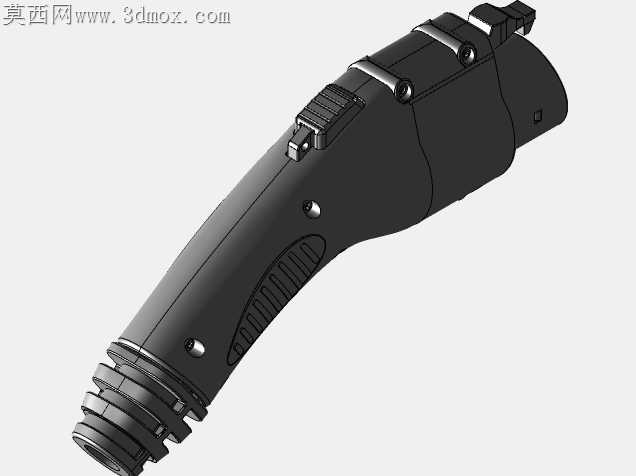

交流充电场景下，充电枪插拔时的受力不均问题长期困扰一线运维人员，握把处的防滑筋条若弧度处理不当，冬季戴厚绝缘手套操作时极易打滑脱手，直接砸损车辆充电口漆面甚至碰歪内部插针。这款J1772充电枪的曲面设计完全围绕握持受力逻辑展开，握把主体的曲面并非规则圆弧过渡，而是根据成年人手掌抓握时的指腹压力分布做了非对称曲率调整，虎口贴合位置的曲面下沉1.2mm，刚好适配抓握时虎口的自然凸起，长时间握持插拔也不会出现局部硌手的压痕。枪身与黑色插头端的衔接位置做了渐变式壁厚过渡，没有生硬的直角接缝，既避免了注塑成型时的应力集中导致的边缘开裂，也让插拔时的手腕转动角度更贴合人体自然活动范围，不会出现手腕被迫弯折的别扭姿态。枪身侧面的金属固定铆钉做了沉头处理，铆钉端面完全没入枪身塑料壳体0.15mm，不会在表面形成凸起刮擦操作人员的手部，也避免了长期使用后铆钉锈蚀污染枪身表面。顶部的锁止卡扣做了圆弧倒角处理，卡扣与枪身的铰接间隙控制在0.2mm，既保证卡扣按压回弹的顺畅度，也不会因为间隙过大出现插拔时的旷量晃动，避免插针对位偏差导致的接触电阻过大发热问题。插头端的黑色绝缘护套做了多层阶梯式密封结构，插入车辆充电口时，三层密封唇会依次贴合充电口内壁，即使雨天户外充电也能阻挡雨水渗入接口内部引发短路风险。握把处的防滑筋条采用不等距排布，靠近扳机位置的筋条间距更窄，指腹贴合位置的筋条做了R0.8的圆角处理，不会像直角筋条那样长期摩擦磨破绝缘手套的表层。枪身尾部的线缆护套做了喇叭口扩张设计，线缆弯折时的应力会分散到整个喇叭口曲面，不会在护套根部出现应力集中导致的线缆外皮开裂，延长充电枪的整体使用寿命。锁止卡扣的触发力度经过反复调校，按压力度控制在15N左右，既不会因为力度过轻导致充电过程中意外松脱，也不会因为力度过大让操作人员单手按压时过于费力。枪身表面的哑光质感并非简单的材质选择，而是在曲面建模时就做了细微的晒纹纹理匹配，避免强光下的反光晃眼，也能减少日常使用中指纹、划痕的残留，长期使用后依然能保持整洁的外观。
