SAE J1772标准电动汽车交流充电枪结构设计

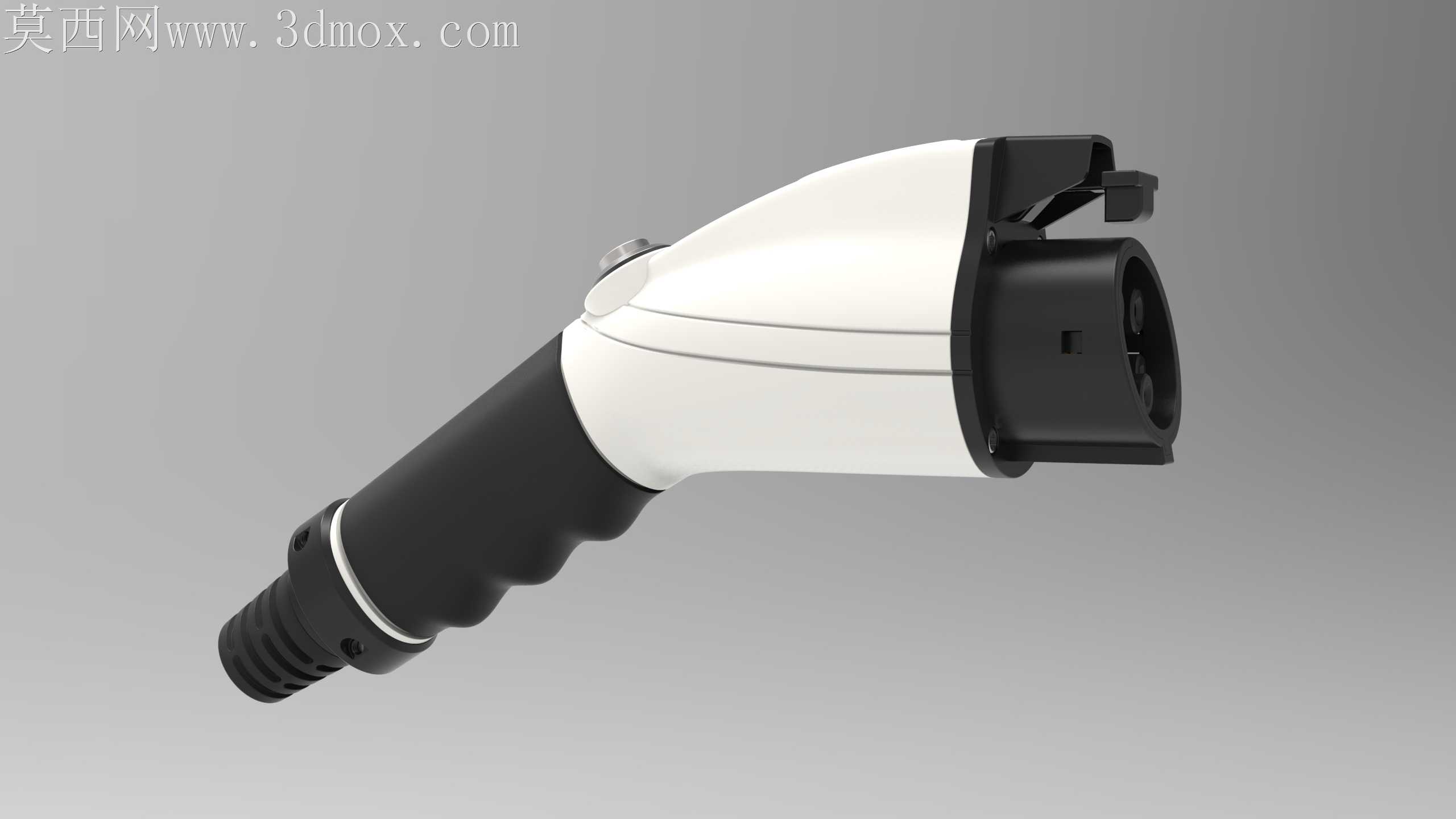

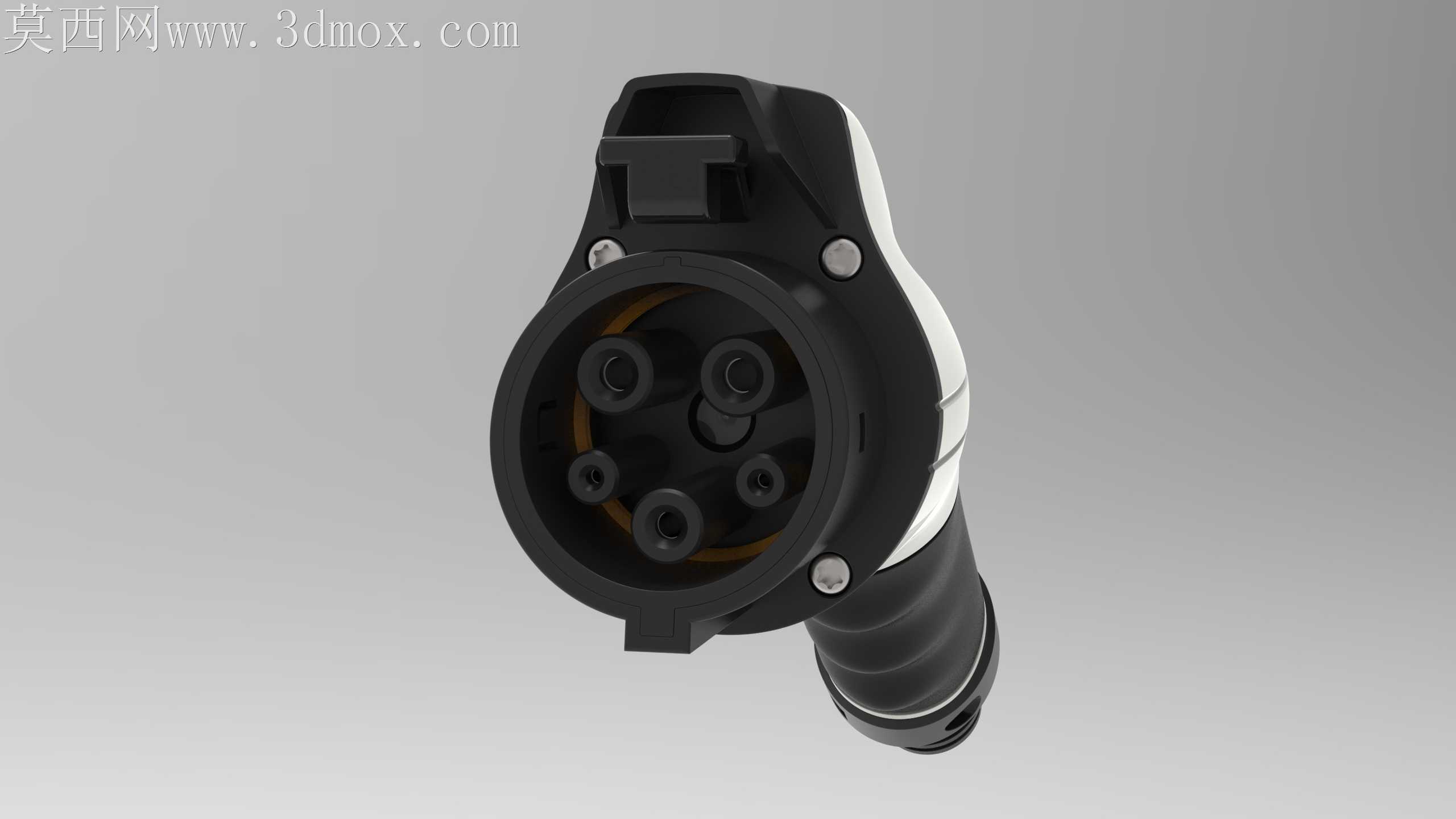

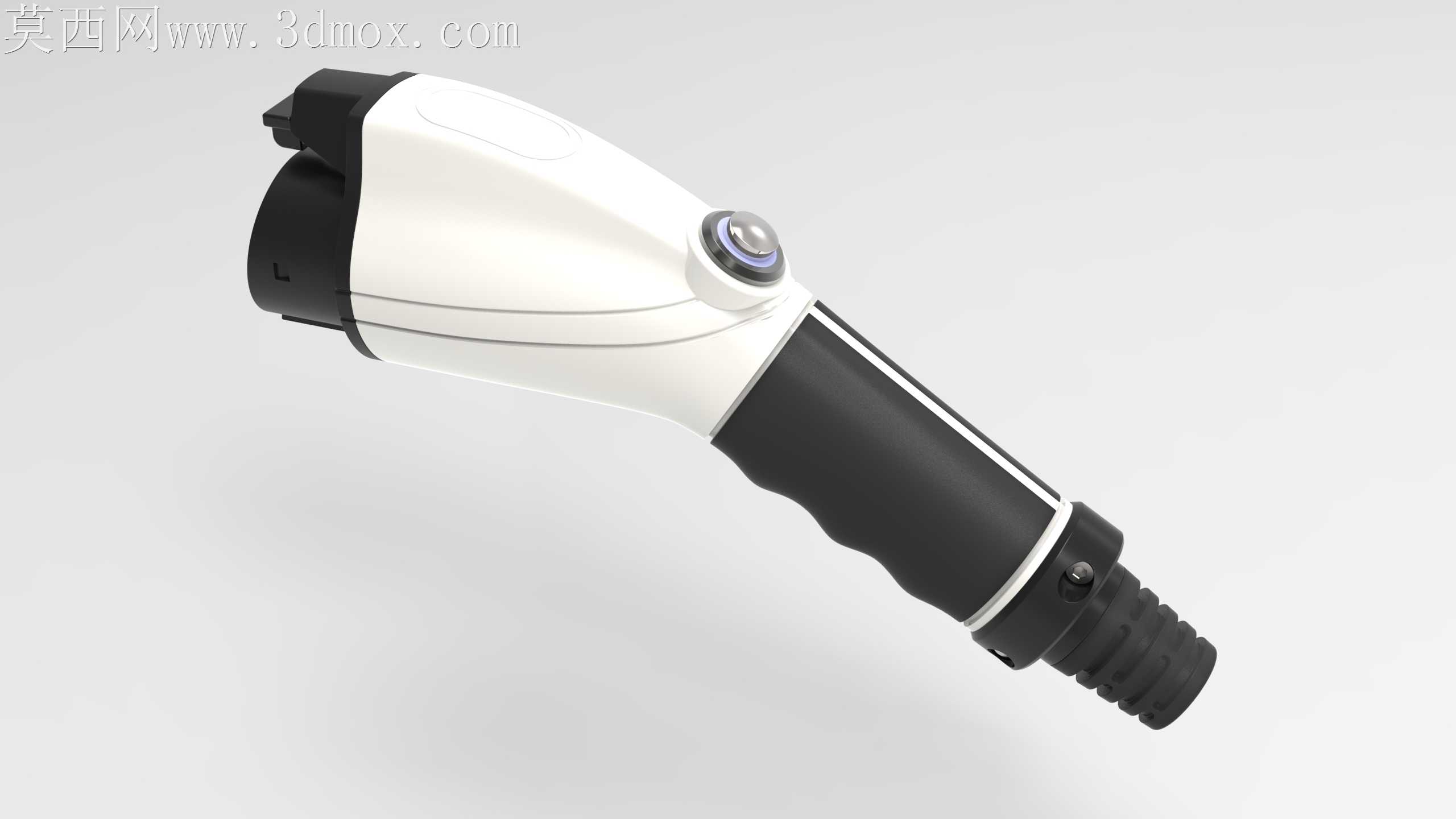

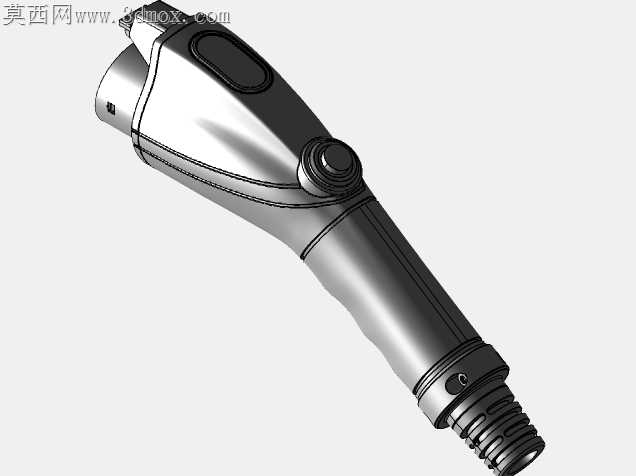

户外充电场景下，充电枪手柄长期承受插拔侧向力、线缆拖拽扭矩，还有日晒雨淋带来的材质老化风险，很多量产产品容易出现握持处开裂、锁扣断裂、接口密封失效的问题，这套结构在曲面过渡和受力路径上做了针对性调整。握持段的黑色防滑护套没有做等壁厚设计，靠近线缆出线端的位置壁厚比握持中段厚1.2mm，对应内部的加强筋直接延伸到枪身主体的安装卡槽里，插拔时的侧向力不会集中在护套和白壳的拼接缝处，而是顺着筋条分散到整个枪身的壳体框架上。护套表面的防滑凹槽深度控制在0.8mm，既保证戴绝缘手套操作时的摩擦力，又不会因为凹槽过深积存泥沙，日常擦拭就能清理干净。枪身白色外壳的曲面做了连续G2过渡，没有尖锐的棱角转折，注塑成型时不会出现应力集中的熔接痕，外壳和黑色端盖的拼接处做了一圈嵌入式的密封槽，装配时压入0.5mm线径的硅橡胶密封圈，能达到IP54的防护等级，雨天户外充电也不会有水汽渗入内部端子腔。前端的锁扣结构没有采用常见的悬臂梁薄卡扣设计，而是把锁扣的转轴支撑位做了双侧加厚，卡扣和枪身的接触位置加了1mm的圆角过渡，反复插拔解锁上万次也不会出现根部断裂的问题。端子安装腔的内壁做了错位的挡筋，插合时公母端子不会出现偏磨，每个端子孔的入口处都做了15度的导向倒角，盲插状态下也能顺利对位，不会顶歪端子插针。线缆出线位置的防弯折护套做了三段式的波纹结构，弯折角度能达到120度，不会因为长期弯折出现线缆外皮破损的问题，护套和线缆的压紧位置做了倒刺结构，拉扯线缆时不会出现线芯和端子松脱的隐患。枪身内部的端子固定座和外壳之间留了0.15mm的装配公差，既不会因为公差过小组装时压裂端子座，也不会因为间隙过大出现端子晃动的问题，所有拼接缝的位置都做了错位止口，不用打胶就能实现基础的防尘效果，组装时的工序更简单，后期维修拆解也不会破坏壳体结构。
