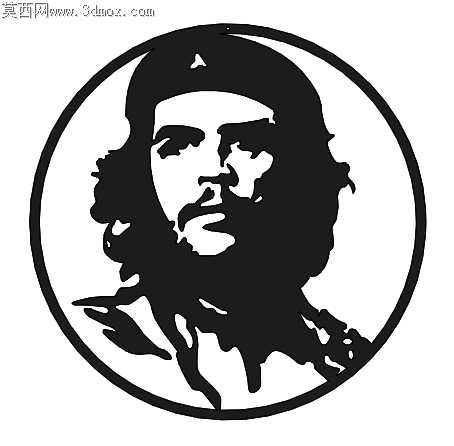

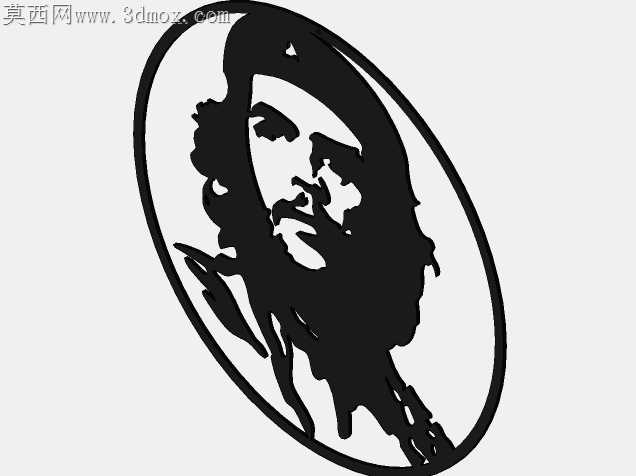

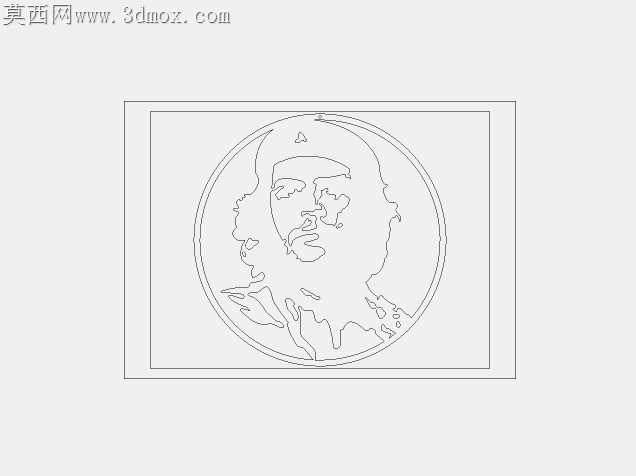

切格瓦拉头像激光切割金属装饰件

3mm钢板激光切割加工最容易出现的挂渣、热变形问题，在这类带精细人像轮廓的装饰件上会被无限放大，发丝边缘的细微锯齿、胡须区域的窄缝过烧，都会直接毁掉整件作品的观感。拿到这个图案做加工适配的时候，最先要调整的是轮廓线的转角补偿，常规切割直角用的0.15mm补偿值放在人像的卷曲发丝边缘会出现过切，把原本流畅的发梢切出细碎缺口，得把曲率半径小于2mm的轮廓段单独拆分出来，把补偿值降到0.08mm，同时匹配1200W功率下8m/min的切割速度，既保证窄缝处不被烧融塌边，又能让椭圆外框的长圆弧段切出来没有接刀痕。图案里面部的留白区域和黑色实块的比例是提前做过工艺校验的，眼部、颧骨位置的留白宽度最窄处只有1.2mm，要是按常规穿孔点设置在轮廓内侧的做法，穿孔时的熔渣飞溅会在留白区域打出麻点，得把所有穿孔点挪到实块区域的内侧边缘，距离轮廓线至少0.5mm，穿孔延时从常规的0.3s调到0.1s，减少热量在薄板上的堆积，避免3mm钢板因为局部过热出现翘曲，切完之后不用额外校平就能直接用。椭圆外框和内部人像的相对位置也做了细微调整，原本的图案里人像左肩轮廓距离外框只有0.8mm，切割时外框的热量传导过来会让这段轮廓出现熔边，把人像整体往椭圆中心偏移0.3mm，让四周的留边宽度均匀保持在1.5mm左右，既不破坏原图案的构图比例，又能保证切割时各段轮廓的热影响区互不干扰。切割完的断面粗糙度能达到Ra6.3，不用额外打磨就能直接做喷塑或者烤漆处理，挂渣只集中在板材下表面的外框边缘，用普通锉刀轻轻一刮就能去除，不会在人像的精细轮廓上残留难清理的熔渣。这类装饰件常用来做墙面挂饰、文创摆件的面板，背面焊上两个挂耳就能直接挂在墙上，因为轮廓都是连续闭合的曲线，没有应力集中的尖角，日常使用中不会出现边角崩裂的问题，哪怕是放在户外做标识，只要做好表面防锈处理，长期风吹日晒也不会出现图案变形的情况。做加工路径排布的时候，把同一块板材上的多个相同图案做共边排版，椭圆外框的相邻边共用一条切割路径，能减少近30%的切割行程，也能降低板材的热变形总量，切完的零件边缘整齐，不用二次修边就能直接进入后续表面处理工序。
