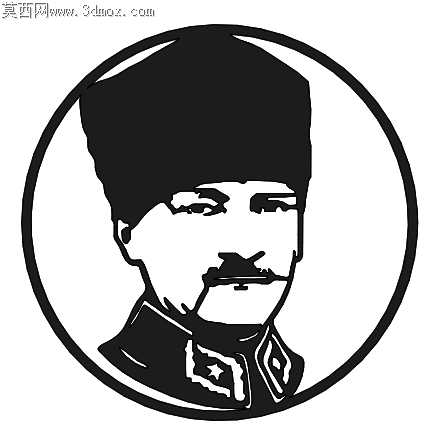

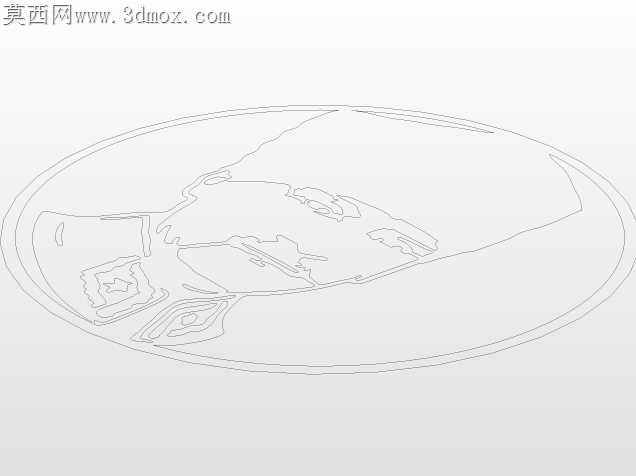

阿塔图尔克椭圆轮廓激光切割造型

3mm厚度钢板做激光切割人物肖像类工件，最容易踩的坑是轮廓尖角处的热变形烧蚀，尤其是人物帽檐、衣领领章这类线条密集的区域，常规切割参数下连续走刀会让局部热量堆积，切出来的边缘会有肉眼可见的熔渣挂边，后续打磨不仅费工，还会把原本锐利的肖像轮廓磨得模糊走形。这套切割图形在做路径规划的时候，特意把密集线条区域的走刀顺序做了打散，没有沿着肖像轮廓连续走刀，而是把长线条拆成多段跳切，每段切割之间留足散热间隙，避免局部钢板温度超过相变阈值出现翘曲，切完的工件平放在检验平台上，平面度误差能控制在0.15mm以内，不需要额外做校平工序。椭圆外框的线条做了0.2mm的宽度补偿，匹配激光束的实际切缝宽度，切出来的外框圆度偏差不会超过0.1mm，后续不管是嵌入木质相框还是做金属边框镶嵌，都能严丝合缝卡进去，不会出现边框缝隙不均的问题。人物面部的明暗块面衔接处，没有做生硬的直角转折，所有黑白区域的交界都留了微小的圆弧过渡，避免激光在尖角处停留过久烧穿钢板，同时也让肖像的面部线条更柔和，不会出现生硬的锯齿感。领章上的星形细节做了尺寸放大处理，原本参考图里的星尖角过于细小，3mm钢板切割的时候很容易出现尖角熔断掉落的问题，调整后的星型尖角最小宽度保留了0.8mm，既保留了领章的识别特征，又能保证切割后尖角完整无缺，不会出现缺角残次。切割时采用的是高压氮气辅助切割，切面没有氧化层，后续不需要做酸洗除锈处理，直接做喷塑或者喷漆就能上饰面，省掉两道前处理工序。工件的挂点位置特意选在椭圆外框的底部边角处，切割完成后只需要用锉刀轻轻打磨两下就能去掉挂点痕迹，不会破坏肖像主体的完整度，挂点的连接宽度控制在0.5mm，稍微用力就能掰下工件，不会在主体上留下明显的凸痕。这类金属肖像工件常被用作文化展示墙的装饰挂件、主题场馆的标识配件，对轮廓还原度的要求远高于普通五金件，这套图形在细节取舍上做了大量适配加工的调整，没有盲目追求原图的极致细节，而是在3mm钢板的加工极限内最大化还原人物特征，避免了为追求细节导致的成品率下降问题，批量切割的时候成品率能稳定在98%以上，不需要频繁调整参数补切残次品。
