塞斯纳通用飞机三叶木质螺旋桨

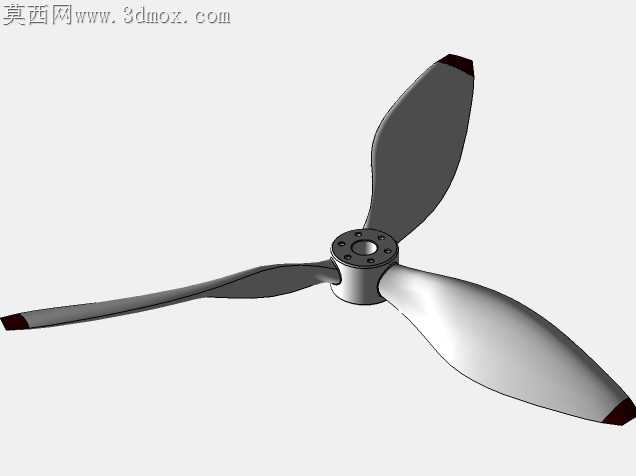

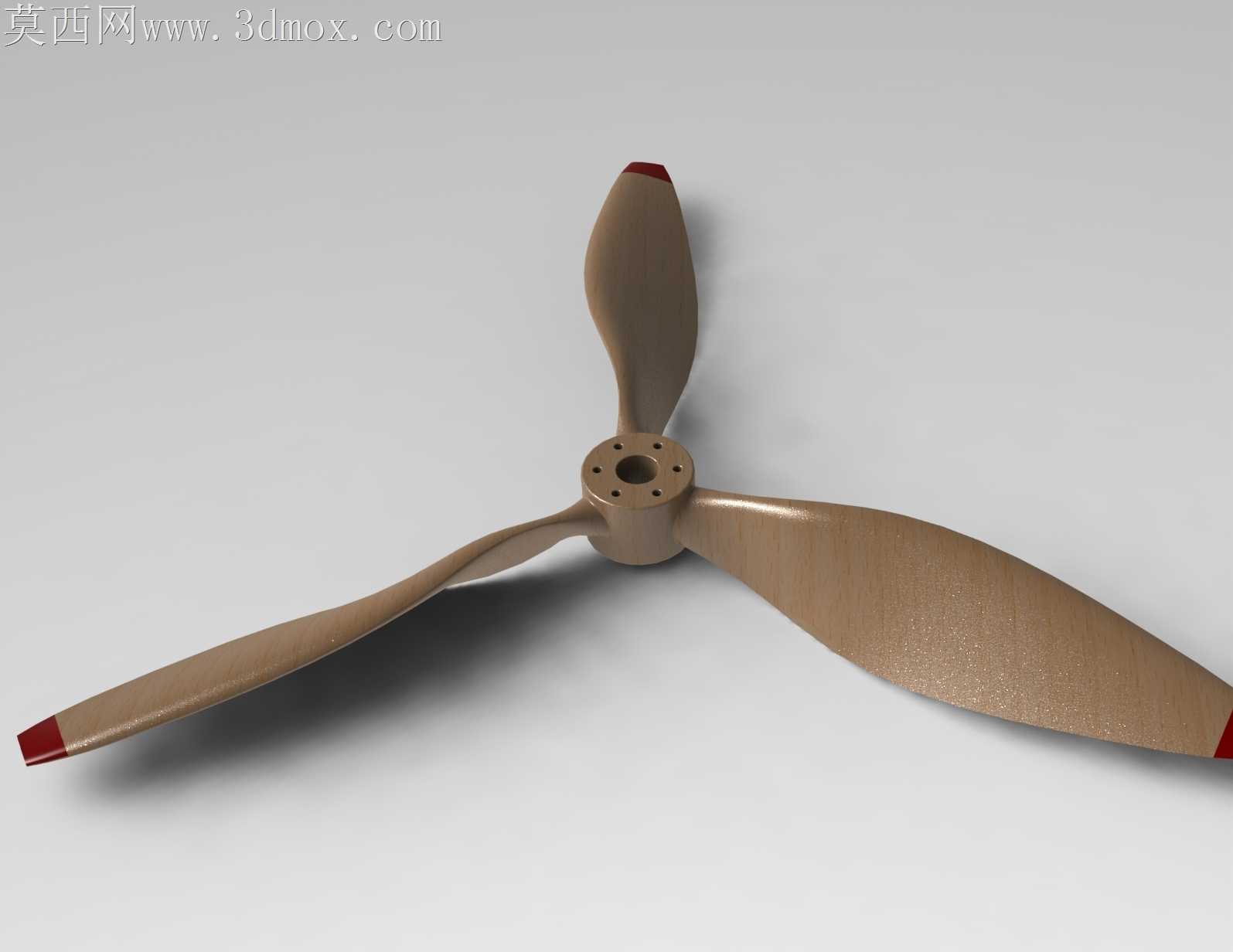

木质螺旋桨在轻型通用航空领域的应用始终绕不开叶尖形变与安装座应力集中的加工痛点，这款塞斯纳适配的三叶螺旋桨在曲面过渡阶段就把层压木的纤维走向纳入考量，没有追求极致的气动效率而把叶型扭角做的过于激进，反而给后续的手工打磨、浸漆封层留出了足够的加工余量。桨叶根部与中心轮毂的衔接处做了平缓的圆弧加厚，没有生硬的直角转折，避免层压木在高速旋转时因应力集中出现纤维劈裂，中心安装盘上的六个螺栓孔位做了微小的沉台设计，装配时螺栓头不会突出盘面打乱根部气流，同时孔位的公差带控制在过渡配合区间，既不会因为间隙过大出现运转抖动，也不会因为过盈配合撑裂木质轮毂。桨尖的红色封边不是单纯的装饰标识，实际加工时这部分会做额外的树脂浸渍强化，抵消木质桨尖在高速运转时碰到空气中沙尘、雨滴出现的边缘磨损，叶型的曲面从根部到尖部的厚度渐变完全贴合层压木的受力特性，靠近轮毂的位置保留足够的结构厚度传递扭矩，往桨尖延伸的过程中逐渐收薄翼型，兼顾气动效率的同时不会让桨叶出现过薄的易断裂区域。木质材质的阻尼特性本身就能吸收一部分发动机运转带来的振动，这款桨叶的重心配平位置特意往桨根方向偏移了微小距离，降低运转时的桨叶挥舞力矩，减少发动机曲轴的侧向负载。渲染阶段特意还原了层压木的自然纹理走向，没有做过度的光滑质感处理，能清晰看到木纹顺着桨叶的长度方向延伸，这也是真实木质螺旋桨加工时必须遵循的纤维排布原则，一旦木纹走向和受力方向出现大角度偏差，桨叶的抗断裂性能会直接下降40%以上。桨叶的翼型没有选用高速飞机适用的薄对称翼型，而是采用了适合低速通用飞机的平凸翼型，在塞斯纳这类低速轻型飞机的巡航速度区间能获得更高的推进效率，同时对加工精度的容错率更高，哪怕手工打磨时出现微小的翼型误差，也不会对整体气动效率产生过于明显的影响。中心轮毂的端面做了微小的平面度处理，装配时能和发动机输出法兰完全贴合，不会出现局部间隙导致的压紧力不均，六个螺栓孔的排布角度完全对称，单孔的位置度误差控制在极小范围内，避免装配后出现动平衡超差的问题，后续做动平衡调试时，只需要在桨根的指定位置粘贴少量配重块就能达到合格的平衡精度，不需要对桨叶主体做切削打磨破坏木质结构。
