空客A320仿真侧杆操纵手柄结构

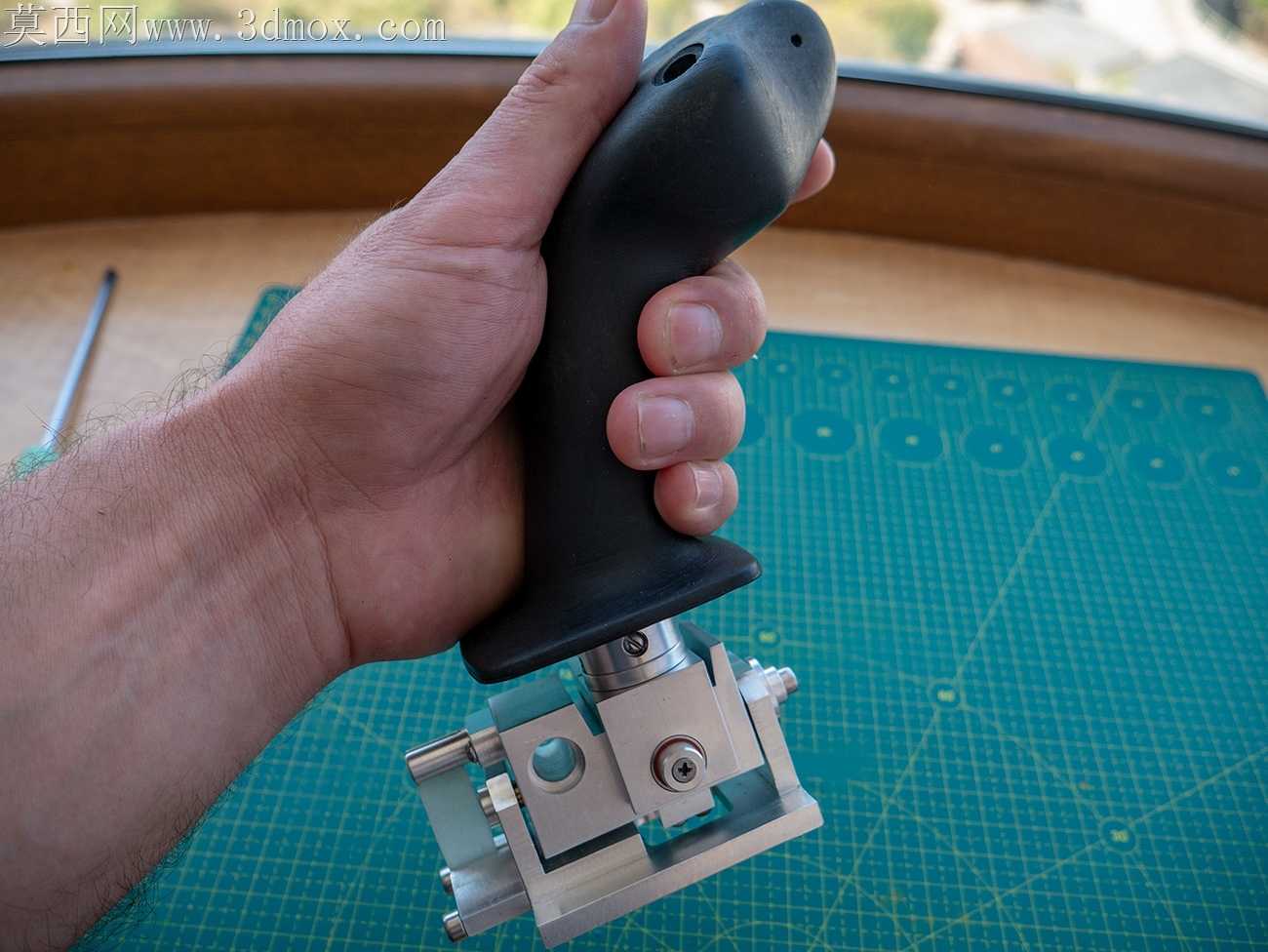

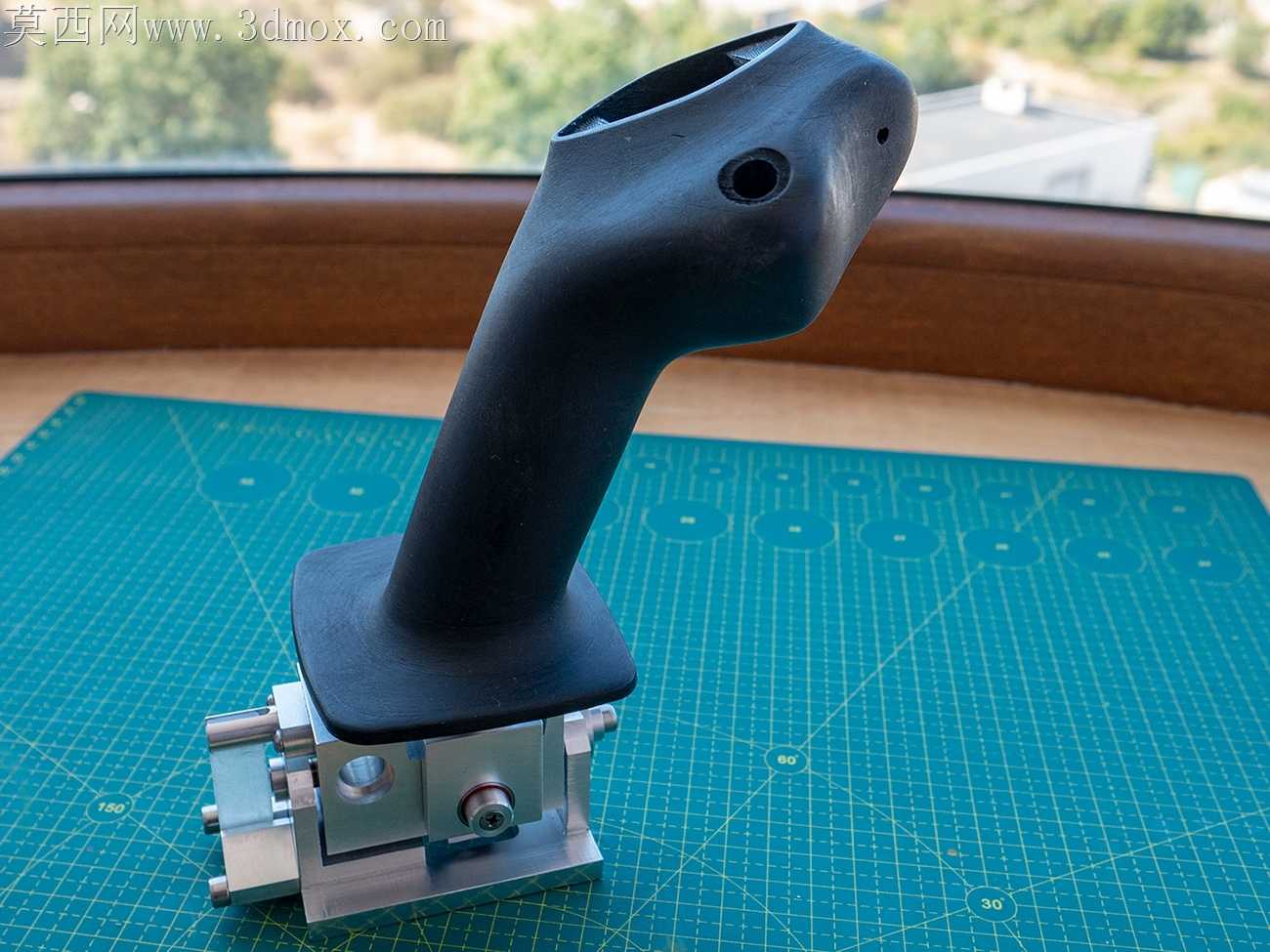

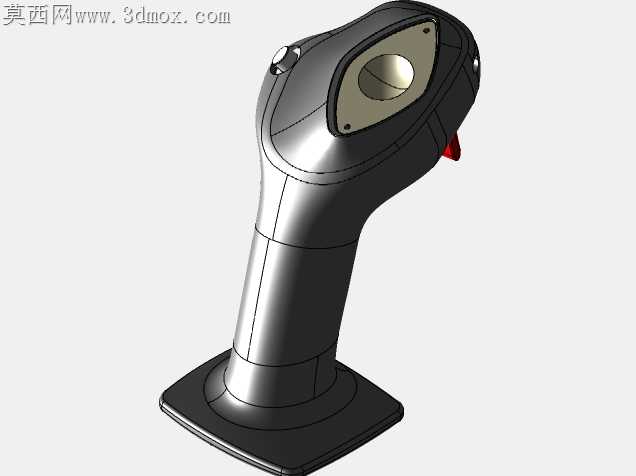

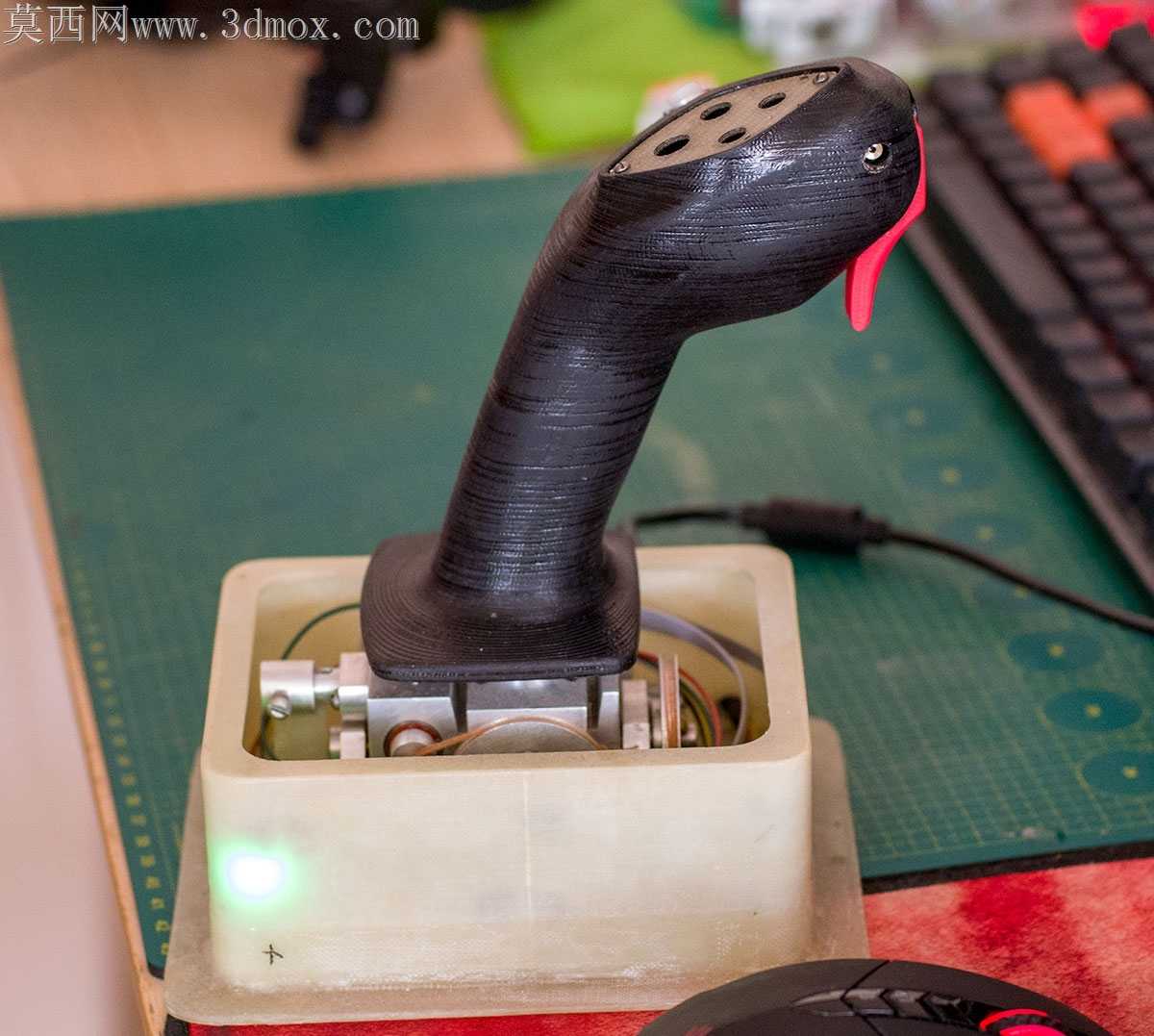

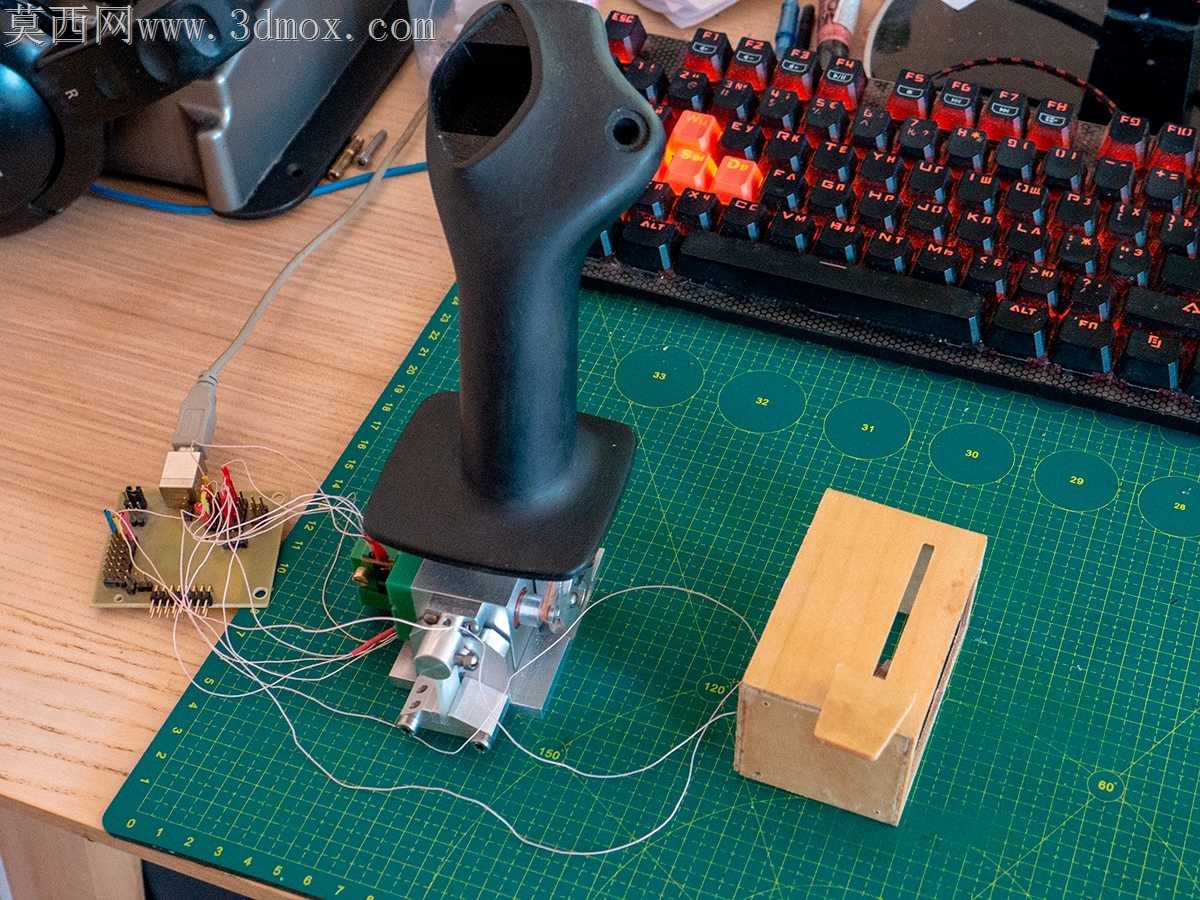

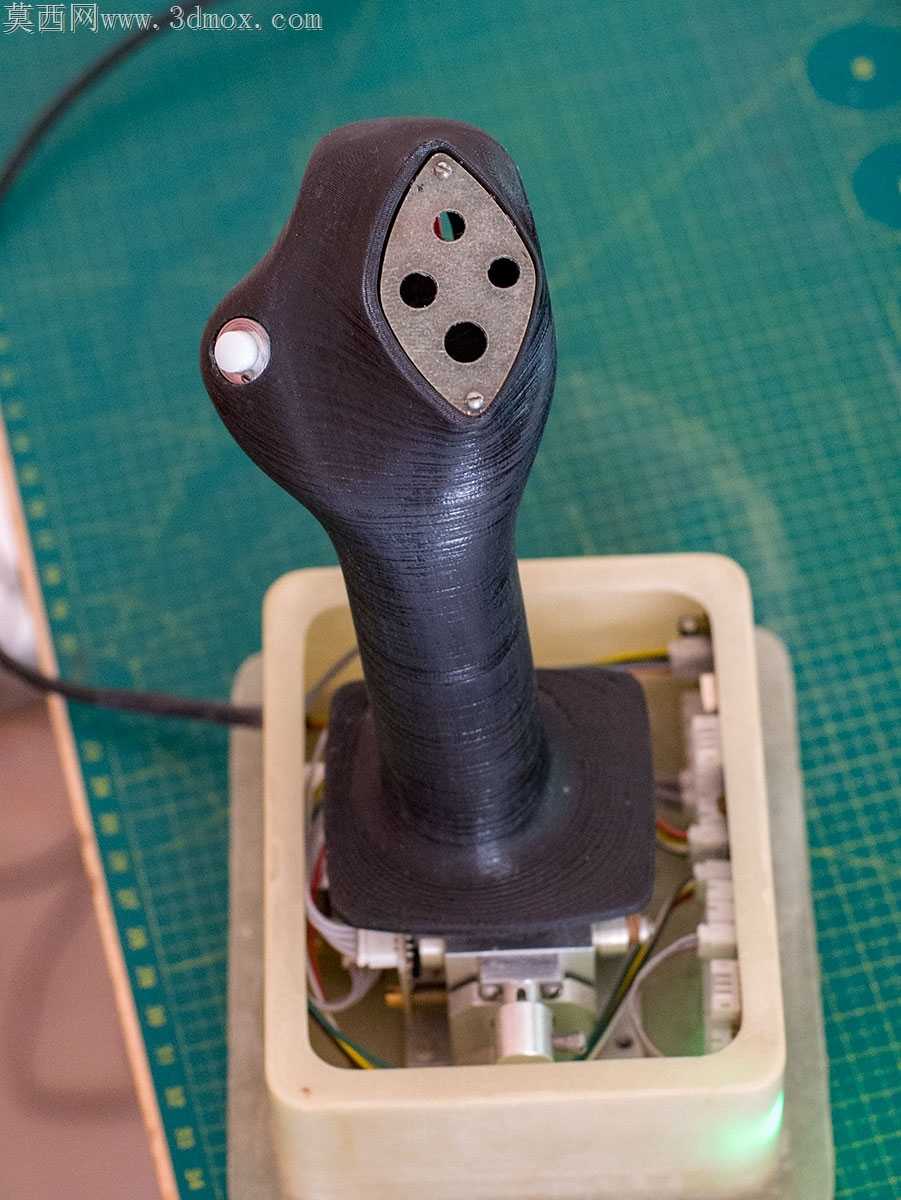

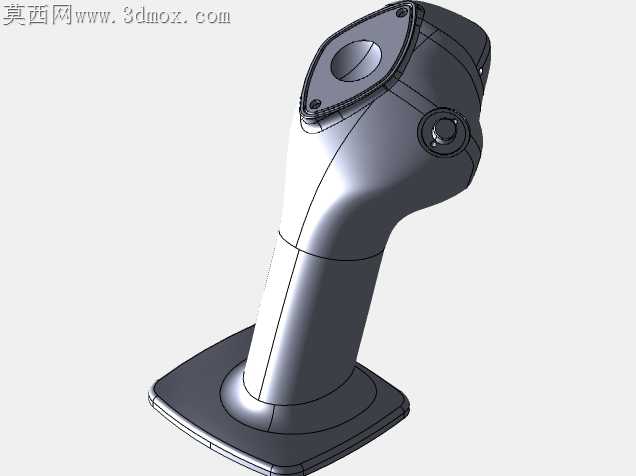

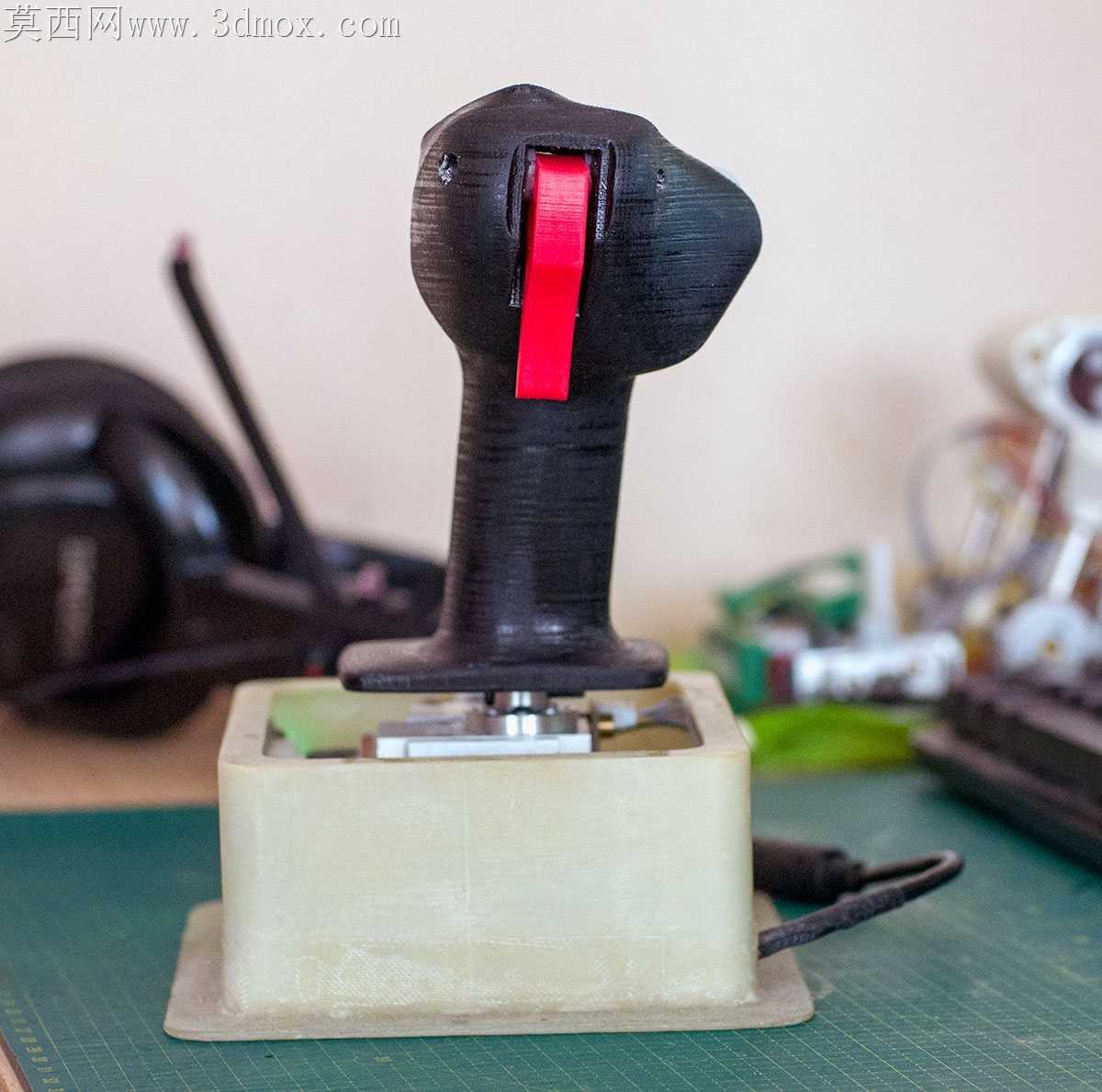

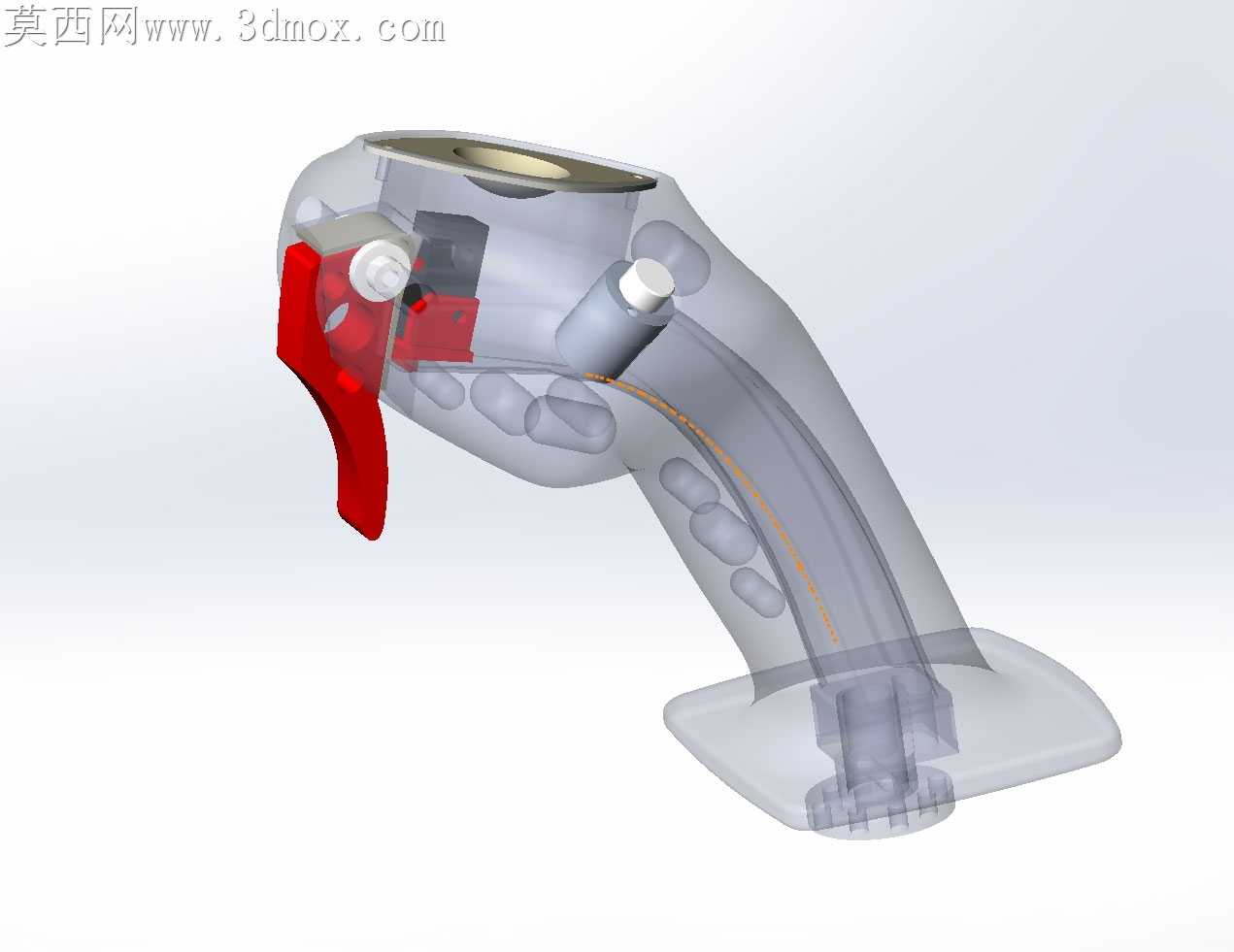

民航模拟机操纵件的加工适配，核心矛盾始终落在握持曲面的贴合度与内嵌元件的空间预留上，常规复刻的侧杆手柄常出现内壁过薄无法容纳微动开关、握持区棱角硌手长时间操作易疲劳的问题，这款侧杆的结构调整完全围绕加工落地的实际痛点展开。手柄外曲面的纹理走向顺着握持时的手掌施力路径排布，3D打印成型时无需额外添加支撑，层纹方向与手指摩擦方向一致，既减少了后期打磨的工作量，也能避免长期握持导致的表层掉屑。握柄顶端的按键开孔位置做了0.2毫米的沉台设计，金属嵌件压入后不会突出表面，手指搭靠时不会误触，开孔内壁预留的溢胶槽能让粘接固定的按键座更牢固，不会因为频繁按动出现松脱。底座与握柄的连接位做了阶梯式止口，装配时无需额外定位治具，对准止口推入即可保证握柄与底座的垂直同轴度，底座内部的走线槽做了圆角过渡，线束穿入时不会被锐边割破绝缘层，预留的元件安装位刚好匹配常用的霍尔传感器与复位弹簧，不需要二次切割修改内腔。如果采用金属加工制作嵌件，所有配合面的公差都控制在0.05毫米范围内，铣削时不会出现薄壁振刀的问题，手柄内壁的加强筋顺着受力方向布置，既不会占用过多内部空间，也能承受大力度操作时的侧向扭力，不会出现握柄根部断裂的情况。底座侧面的指示灯开孔做了漫反射斜面，LED光线透出时不会形成刺眼的光斑，模拟飞行场景下长时间注视也不会产生视觉疲劳，底座底部的走线孔做了护线套卡槽，线材穿出后能被牢牢固定，拉扯线材时不会扯动内部的焊接点。针对左手操作的适配需求，只需要将对应侧的曲面分型面做镜像调整，所有内部结构件都能通用，不需要重新开模或者调整加工路径，大幅降低了不同操作习惯版本的制作成本。握柄前端的红色装饰件采用卡扣式连接，不需要粘接固定，后期如果出现磨损可以直接更换，卡扣的配合力度经过调试，正常操作不会脱落，需要拆卸时用薄撬片就能轻松取下，不会损伤周边的曲面表层。打印制作时的填充率设置在25%到30%区间就能满足结构强度要求，既不会因为填充过高导致手柄过重影响操作手感，也不会因为填充过低出现受力碎裂的问题，复合弹簧的安装位预留了足够的预压行程，操纵时的回中力度与真实机型的手感保持一致，不会出现松垮或者回弹过硬的问题。
