兼容Arduino的HC-SR04超声波测距模块

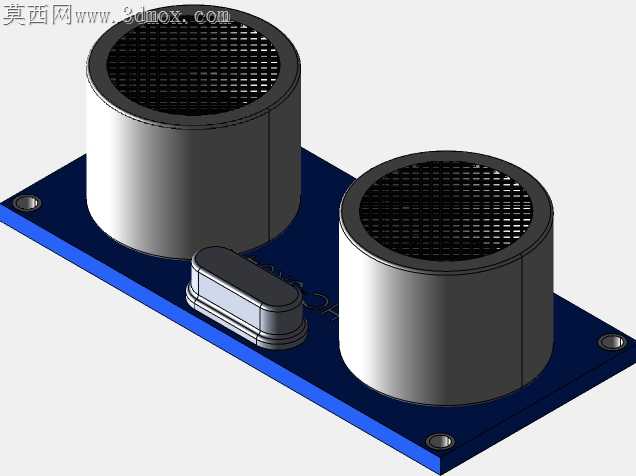

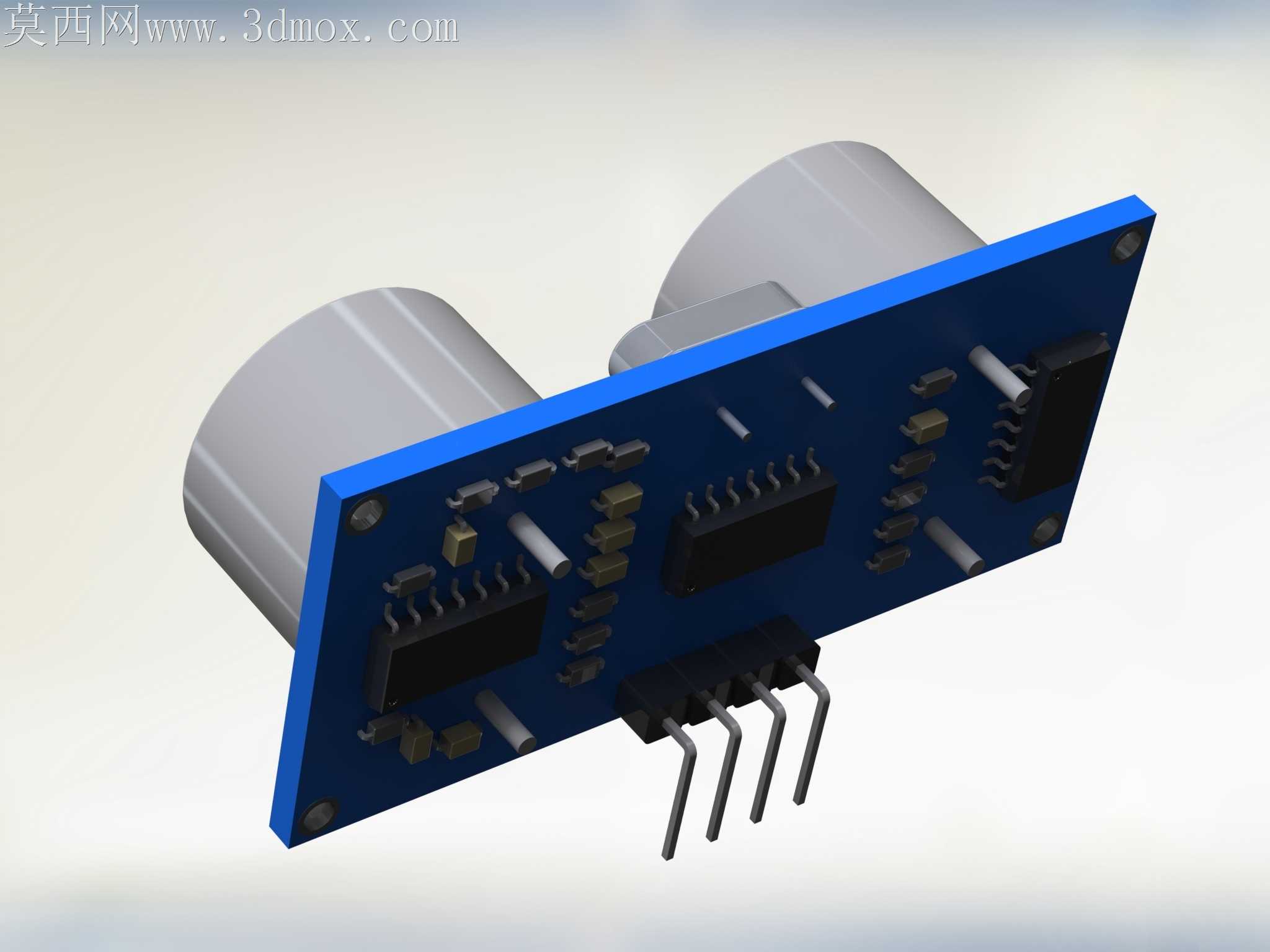

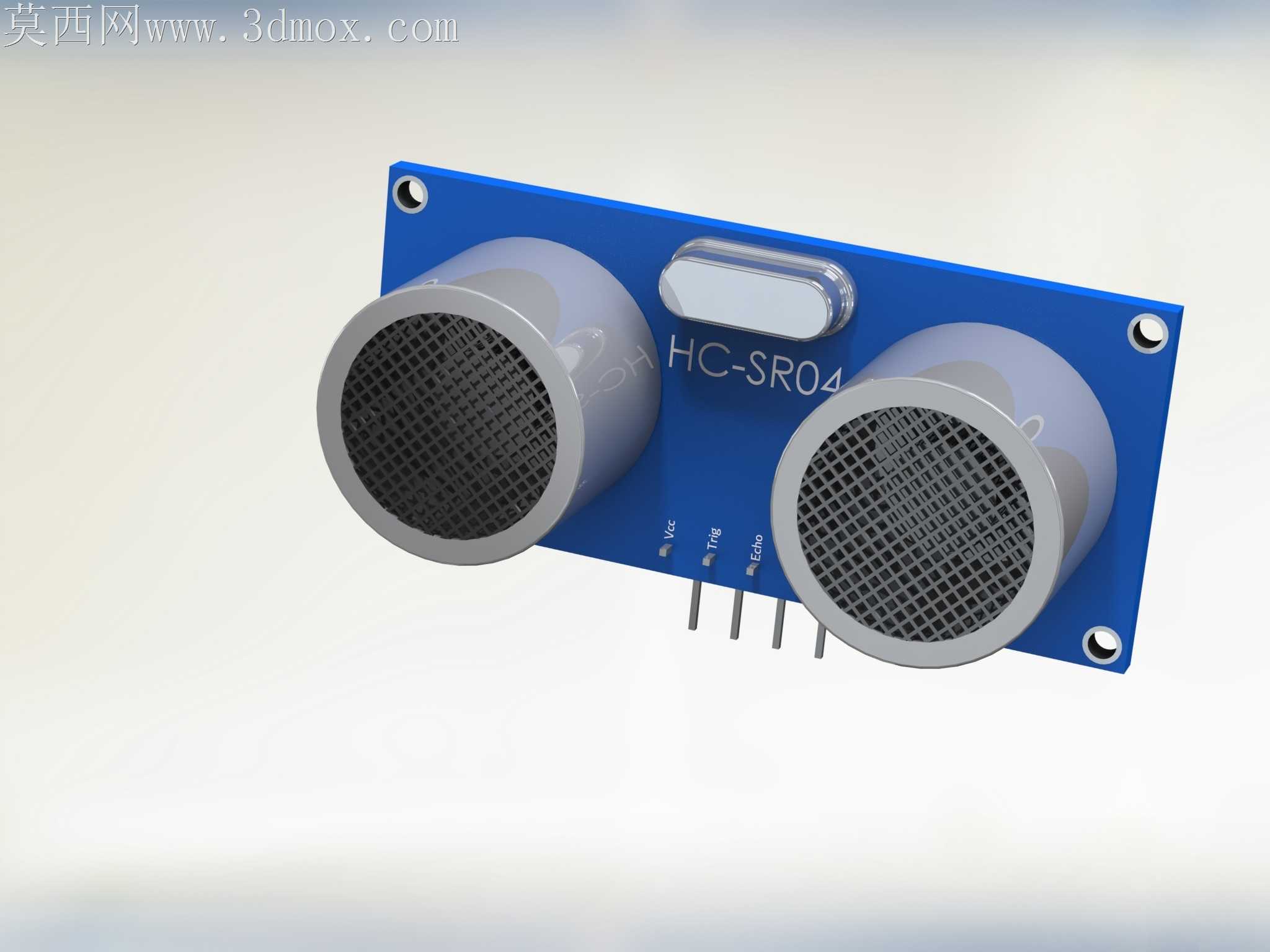

电子实训场景里，超声波模块的引脚易折损是长期存在的加工适配痛点，不少学生焊接排针时因为PCB板定位基准模糊，容易出现排针歪斜、焊盘虚焊的问题，直接导致模块插装面包板时接触不良，测距数据跳变。这款HC-SR04模块的三维建模过程中，特意将PCB板四个安装孔的同轴度公差控制在0.05mm以内，孔位边缘做了0.1mm的倒角处理，既适配M2螺丝的固定安装，也能避免钻孔加工时PCB基材出现崩边。两个超声波换能器的安装槽位预留了0.12mm的间隙，刚好容纳换能器外圈的橡胶减震圈，装配时不需要额外涂胶固定，靠橡胶圈的静摩擦力就能牢牢卡住换能器，还能过滤模块工作时电路板自身的微小振动，减少余震对回波接收的干扰。板上晶振的定位凸台做了0.08mm的下沉设计，晶振贴装时不会因为引脚高度差出现悬空，过波峰焊时焊锡能均匀铺满焊盘，不会出现立件、虚焊的问题。排针焊盘的位置特意往板内偏移了0.2mm，排针焊接后伸出板底的长度刚好是6mm，适配标准面包板的插孔深度，插装时不会因为排针过长顶到面包板底部的金属弹片，也不会因为过短接触不稳。换能器正面的防护网罩做了渐变式的网孔设计，中心区域网孔直径0.8mm，边缘区域缩小到0.5mm，既保证超声波发射接收的通透率，也能阻挡实训场景里的焊锡渣、灰尘落入换能器内部，影响振膜振动精度。PCB板的边角做了R1.5的圆角处理，拿取时不会刮伤手指，也避免板边的铜箔因为磕碰出现翘边脱落。模块背面的丝印标识在建模时就预留了0.15mm的蚀刻深度，丝印字符不会因为长期摩擦脱落，学生接线时能清晰识别VCC、Trig、Echo、GND四个引脚定义，不会出现接反烧板的问题。整个模块的所有元器件定位都贴合量产SMT贴装的工艺要求，没有出现元器件间距过小导致贴片机吸头干涉的问题，也没有设计需要手工补焊的异形结构，从三维模型阶段就打通了从设计到加工装配的全链路适配，不管是用于个人DIY项目，还是批量生产用于教学实训套件，都能减少加工环节的返工率，提升模块的装配一致性，保证每一块模块的测距精度都能稳定在3mm误差范围内，满足避障、测距、液位检测等多种场景的使用需求。
