英特尔Realsense D435深度摄像头结构还原

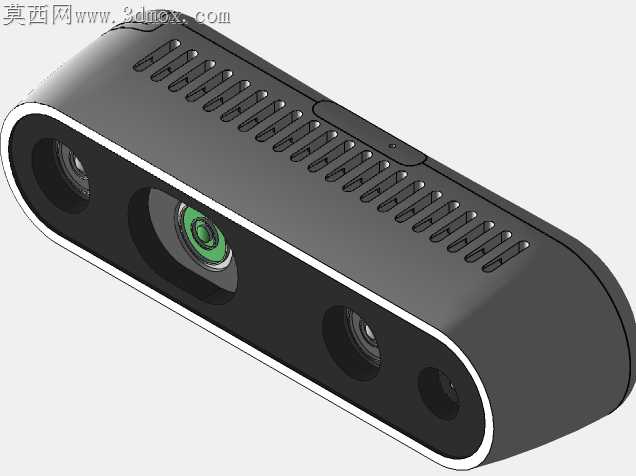

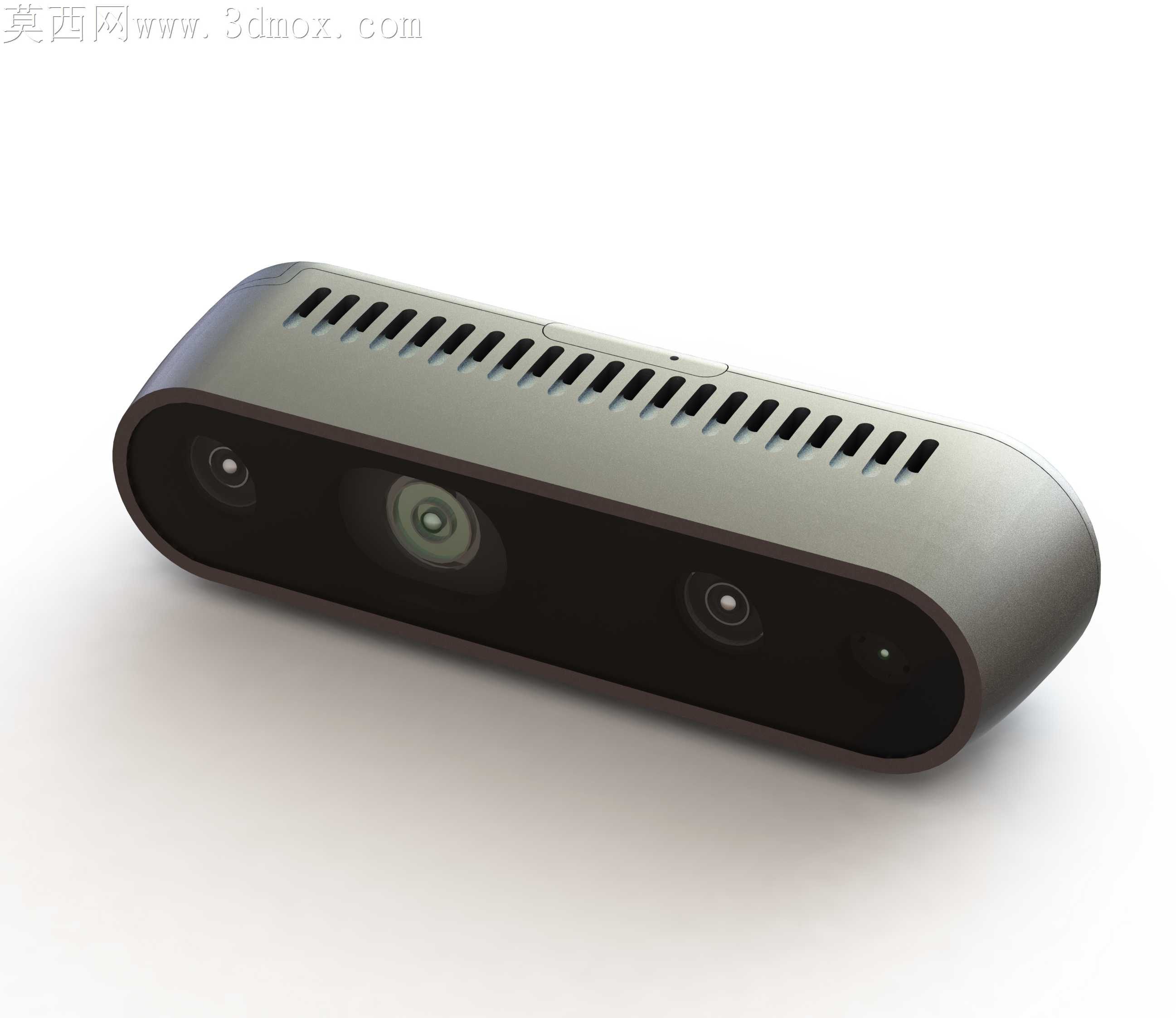

消费级深度传感设备量产时，外壳散热槽与内部模组的避让间隙一直是容易被忽略的加工适配痛点——槽位开深0.2mm就可能让红外补光灯的杂散光从缝隙溢出，干扰双目测距精度，开浅0.3mm又会让长时间工作的主控芯片积热，触发帧率降频保护。这款D435的三维结构还原，完全围绕量产加工的公差适配逻辑搭建，没有为了视觉效果刻意美化圆角或简化接缝。前端镜头组的沉台深度单独做了公差补偿，每颗镜头的安装座预留了0.1mm的点胶避让空间，避免组装时胶层溢出污染镜头镀膜，外壳前端的深色装饰圈与金属壳体的配合段，特意做了0.05mm的过盈量设计，不用额外打胶就能靠装配应力卡紧，同时不会因为温差胀缩出现松脱异响。顶部的散热格栅不是均匀等宽排布，靠近主控芯片的位置格栅密度提升15%，对应内部热源位置做定向散热，格栅的拔模斜度控制在1.2度，既方便注塑脱模时不拉伤表面，又不会让斜度过大导致内部电路板从缝隙可见。机身两端的圆弧过渡没有用简单的等半径扫掠，靠近安装孔位的位置曲率做了微调，让壁挂安装时螺丝头能完全沉进弧面预留的沉孔，不会突出外壳刮蹭安装面。接口端的挡板厚度做了差异化处理，Type-C接口周围的壁厚比其他位置厚0.8mm，抵消频繁插拔带来的应力形变，避免接口松脱后连带扯动内部FPC排线。镜头保护玻璃的安装槽做了阶梯结构，外层压圈、玻璃、密封泡棉的层级完全对应量产装配顺序，泡棉的压缩量预留0.2mm，既可以达到IP4级的防尘效果，又不会因为压合过紧导致玻璃产生内应力，出现成像畸变。外壳表面的磨砂质感对应真实的喷沙工艺参数，颗粒度与阳极氧化后的反光特性完全匹配，渲染时没有过度拉高金属反光度，还原量产外壳的哑光质感，避免视觉效果与实际加工成品出现过大偏差。内部的双目模组与红外投射器的相对位置完全参照实机的校准基准，三个光学元件的光轴平行度公差控制在0.02度以内，对应实机出厂时的校准精度要求，哪怕是结构细节还原，也保留了传感设备最核心的光学装配逻辑，不会出现为了建模方便随意挪动元件位置的问题。
