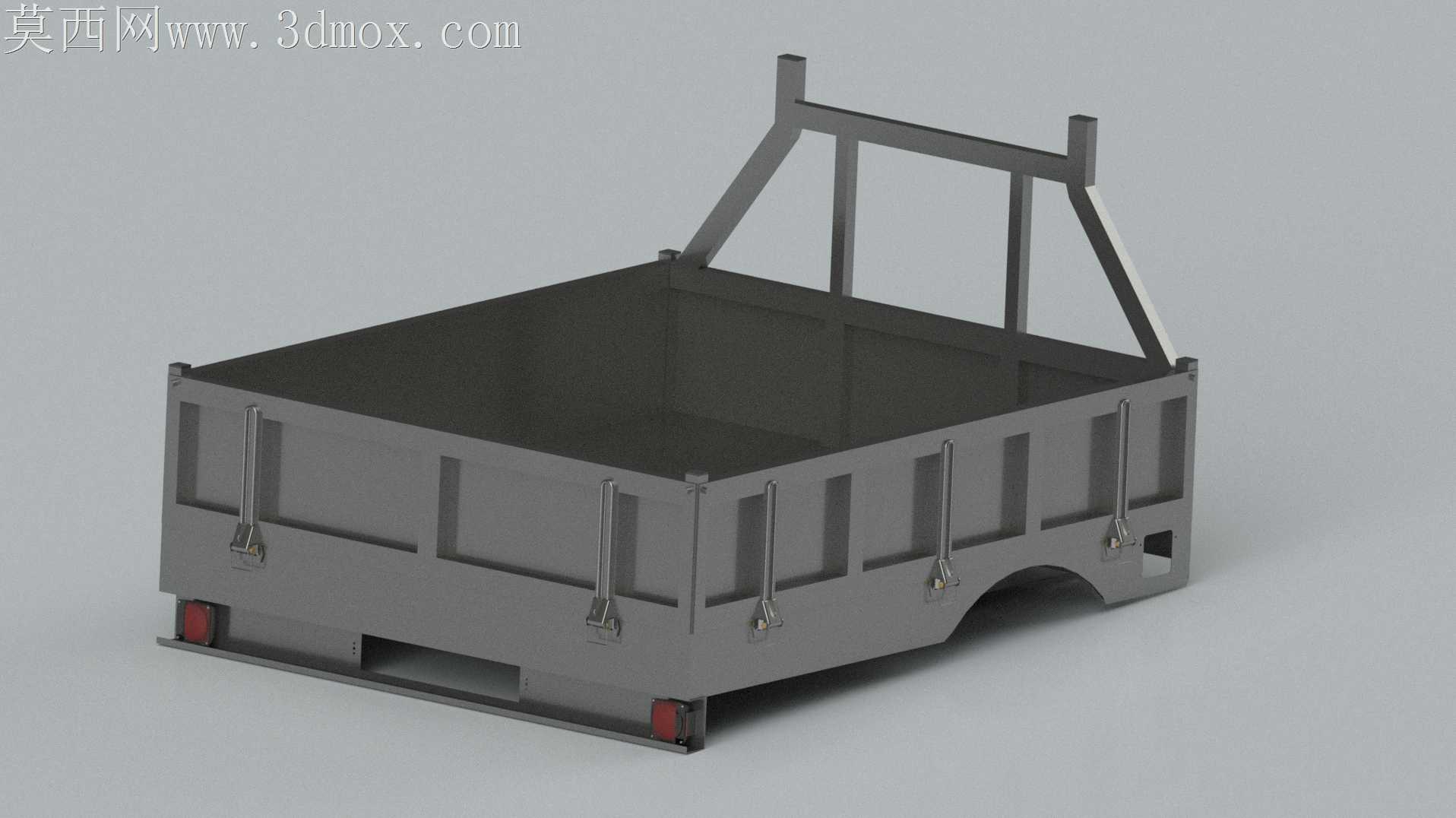

钢制轻型载货货车后车厢结构设计

轻型载货车辆的后车厢在实际工况中常面临栏板铰链松旷、龙门架受冲击变形、底板焊缝应力集中开裂的加工适配痛点，这套车厢结构在设计阶段就针对量产加工的落地性做了多轮细节调整。栏板侧的铰链座没有采用常见的外贴式焊接结构，而是将铰链安装座嵌入栏板加强筋的冲压槽内，焊接时能依托冲压槽的定位边保证座体垂直度，避免后续装配出现栏板开合卡滞、锁扣对位偏差的问题，同时嵌入结构能让焊缝藏在加强筋内侧，减少户外使用时焊缝裸露受雨水侵蚀的概率，适配镀锌工艺的前处理要求，减少酸洗环节的积液残留。前端龙门架的斜撑没有采用等径直管拼接，而是根据栏板前侧的受力路径做了变角度斜切对接，斜撑与龙门架主横梁的连接位置避开了底板前端的横梁焊缝区，加工时无需在主承重梁上额外开避让缺口，减少应力集中点的同时，也能让冲压、焊接工序的定位夹具共用一套基准，降低工装调整的频次。底板下方的轮拱凸起没有采用整块板材冲压成型的方案，而是拆分了轮拱罩与底板主体的拼接结构，轮拱罩单独冲压后与底板采用分段点焊连接，既避免了整块大尺寸板材冲压时的拉伸开裂问题，也能适配不同轴距车型的轮距调整需求，无需重新开制整套底板冲压模具。车厢尾部的尾灯安装座直接集成在后横梁的冲压缺口内，没有额外设计独立的安装支架，减少零部件数量的同时，也让尾灯线束能顺着后横梁的内腔走线，避免线束外露被货物剐蹭破损。栏板外侧的竖向加强筋采用等间距排布，间距刚好匹配通用折弯设备的定位挡块尺寸，折弯加工时无需反复调整挡块位置，单块栏板的折弯加工时长能缩短近三成，加强筋的折弯圆角统一采用R3的标准值，适配常规镀锌层的附着要求，避免圆角过小导致镀锌层堆积、流挂。车厢底板的边梁采用内卷边结构，既提升了边梁的抗扭刚度，也能让底板与栏板闭合时的密封胶条嵌入内卷边的槽内，无需额外粘贴密封胶条的定位基座，减少装配工序的同时，也能避免胶条受货物挤压脱落。
