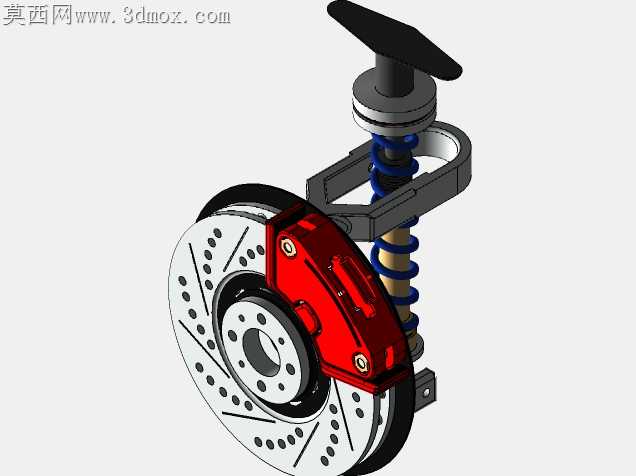

带减震器的汽车盘式制动悬架结构

实车底盘调校中，盘式制动与悬架的集成一直是容易出现干涉隐患的环节，这套集成结构的设计恰好对准了这类工程痛点。钻孔划线制动盘的通风槽走向没有沿用通用对称布局，而是顺着车轮旋转时的气流走向做了偏置角度，避免高速制动时热气流倒灌卡钳活塞区域，降低制动液气阻风险，盘面的划线槽深度控制在1.2毫米，既可以刮除制动片表面的磨屑水膜，又不会过度削减盘面的热容量，连续制动工况下盘面的温度梯度差能控制在合理区间。红色制动卡钳的安装支架做了局部减薄处理，对应转向节的安装面预留了0.15毫米的公差带，避免装配时因为支架形位公差超差导致制动片偏磨，卡钳内部的活塞回位弹簧行程做了匹配调校，不会出现制动拖滞的问题。螺旋弹簧与减震器的集成布局没有采用常见的同轴直列排布，而是做了小角度偏置，刚好避开制动盘旋转时的最大甩水区域，减少泥水对减震器油封的冲刷，延长密封件的使用寿命，减震器上端的顶胶安装座做了环形加强筋，承受冲击载荷时不会出现应力集中开裂的问题。转向节与下摆臂的连接耳位做了圆角过渡，焊接位置避开了应力集中的载荷传递路径，日常行驶中承受交变载荷时不会出现早期疲劳裂纹。制动盘与轮毂的配合面做了微观的粗糙度控制，装配后不会出现制动抖动的问题，轮毂螺栓的孔位分布做了动平衡配重预留，不需要额外粘贴过多平衡块就能满足高速旋转的动平衡要求。这套结构没有做多余的装饰性设计，每一处几何细节都对应实际行驶中的工况需求，不管是用于底盘结构实训教学，还是作为制动系统改装的参考结构，都能还原真实工程设计中的取舍逻辑，不会出现脱离实际的理想化结构缺陷。
