SUS304材质椭圆承压人孔结构设计

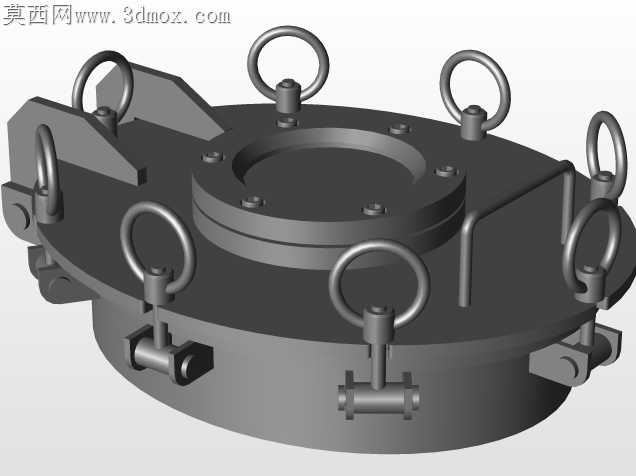

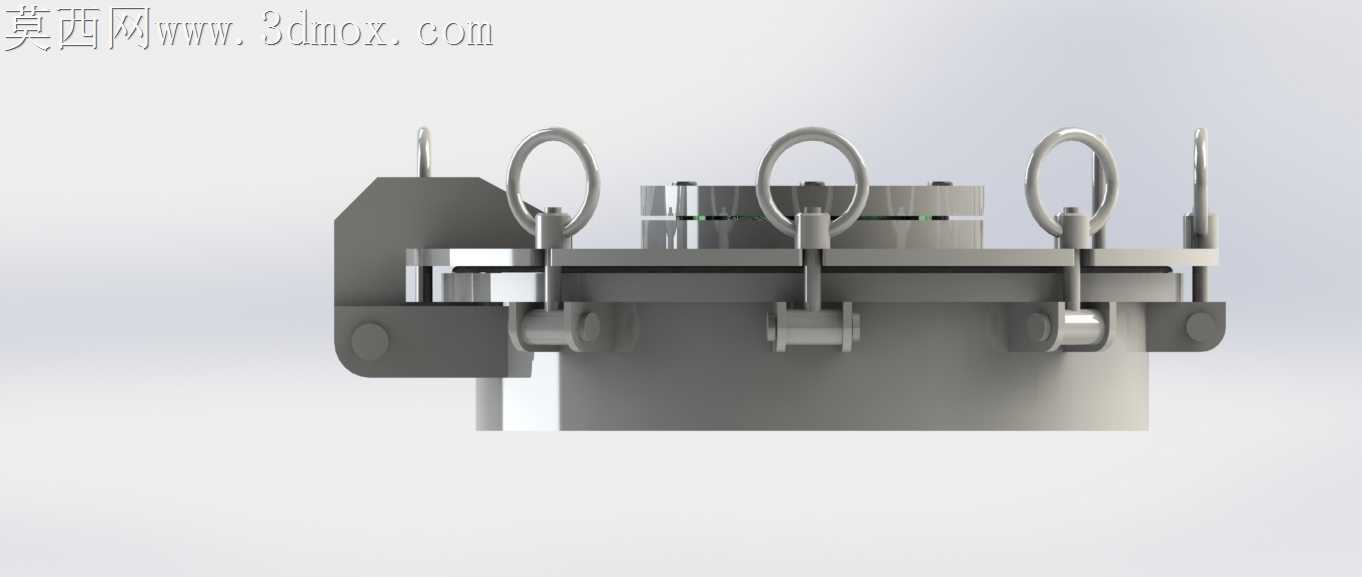

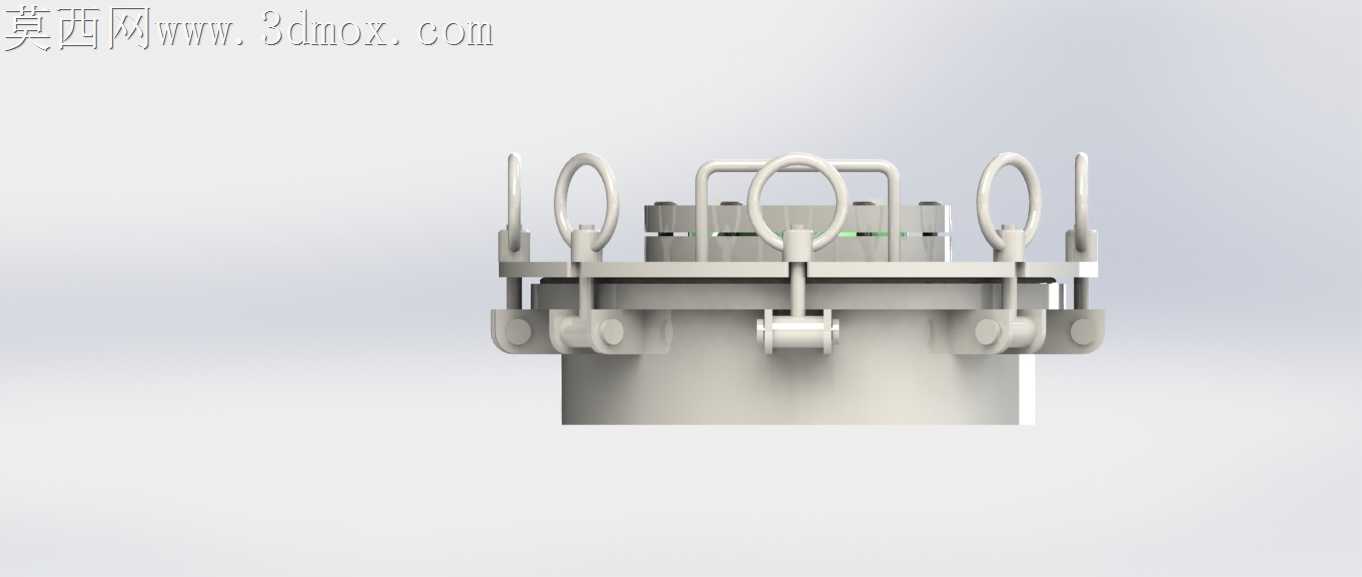

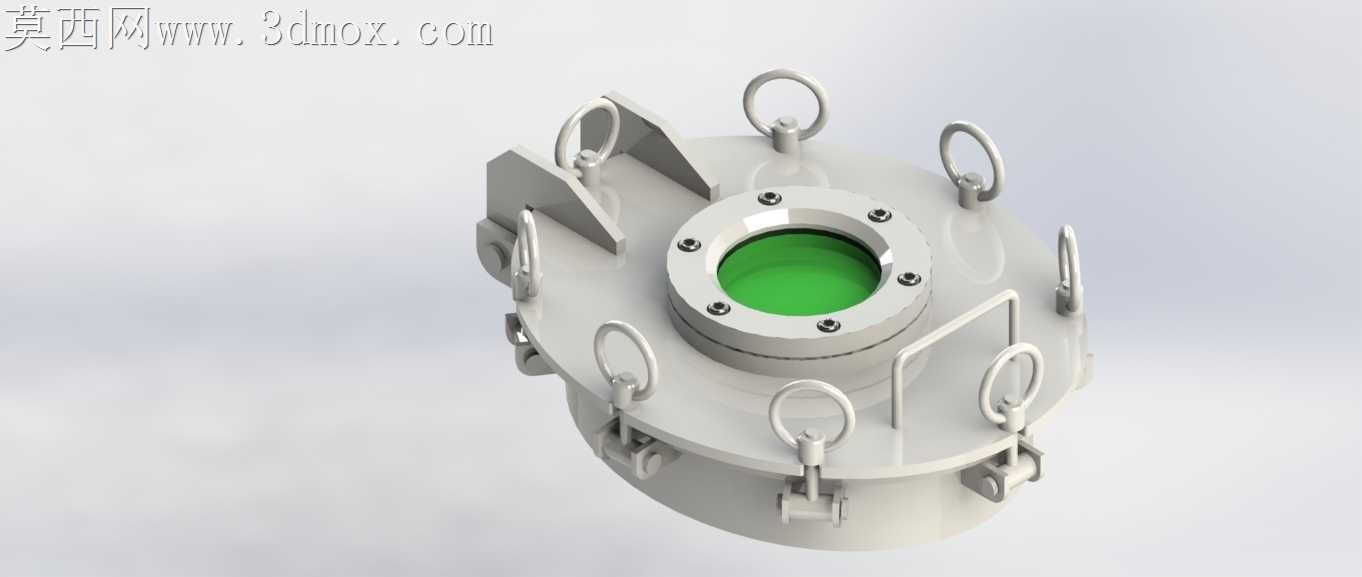

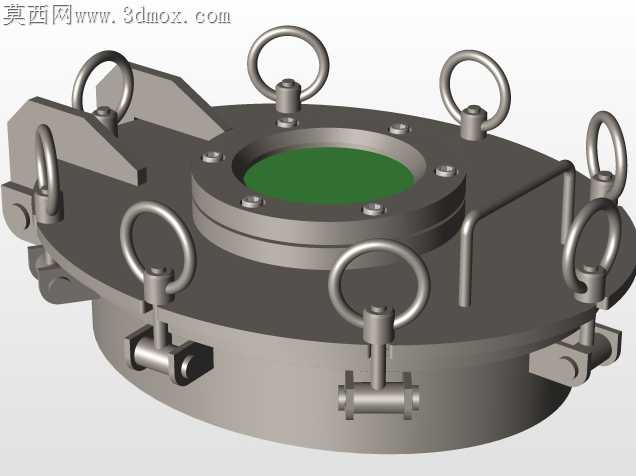

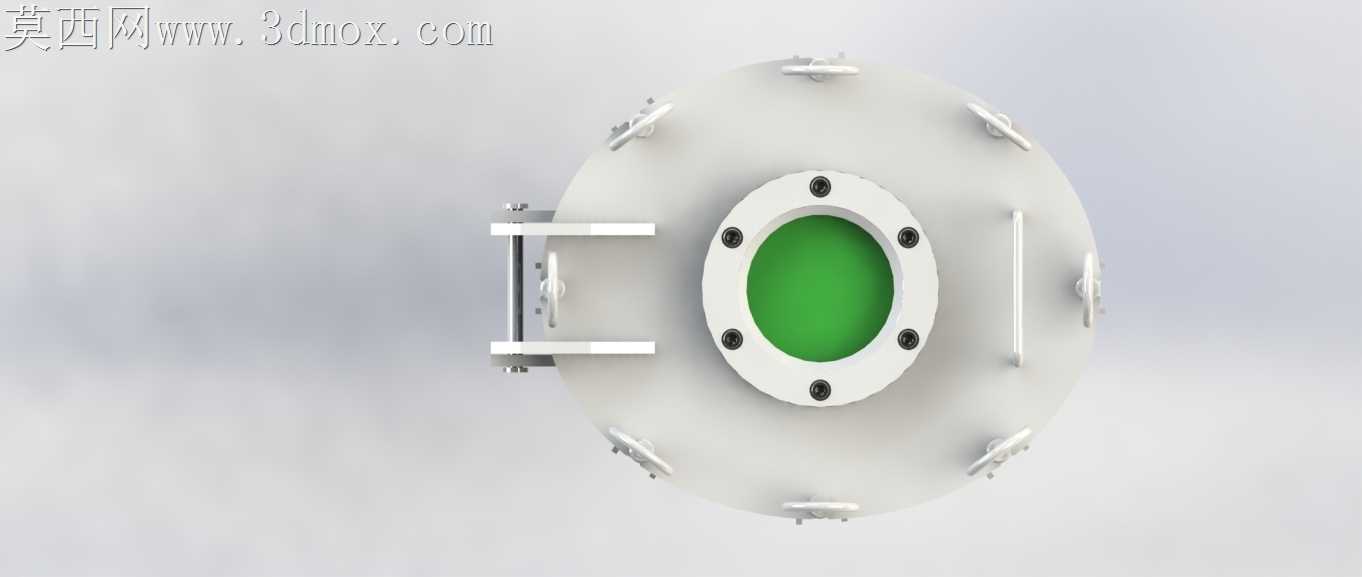

承压容器人孔的密封失效，九成以上源于法兰面加工翘曲与快开锁具受力不均，这款椭圆人孔在结构设计阶段就针对这类现场痛点做了针对性调整。椭圆开孔相比同流通面积的圆形开孔，在容器筒壁上的应力集中系数更低，长轴沿容器轴向排布时，能避开筒壁环向应力峰值区，减少开孔补强的额外耗材。350×450的通径尺寸刚好满足运维人员侧身进出与常规工具递送需求，不会因为开孔过大额外削弱筒体强度，也不会因尺寸局促导致进出磕碰。法兰密封面没有采用常规的突面结构，而是做了浅槽嵌装密封圈的设计，SUS304材质的法兰本体在加工时，密封槽的同轴度公差控制在0.05mm以内，槽壁粗糙度达到Ra1.6，避免密封圈受压时出现挤边、偏移的问题。周向均匀分布的吊环螺钉，不是随意排布的装饰件，每个吊环的安装位置都对应下方快开压块的受力点，开盖时吊具的拉力能均匀传递到每个锁止位，不会因为单侧受力导致法兰面翘曲划伤密封面。快开压块的铰接座做了加厚处理，铰接孔内预留了自润滑衬套的安装间隙，长期频繁开关也不会出现铰接位磨损松旷，压块的压紧面做了1:10的斜度，锁紧时能自动对中，不会出现压块偏斜导致的局部压紧力不足。中心视镜的压圈采用了内六角圆柱头螺钉锁紧，螺钉孔做了沉头处理，避免积料藏污，视镜与法兰之间的密封垫采用了内外唇边结构，正压状态下唇边会被介质压力撑开贴紧密封面，负压状态下唇边又能反向贴合，兼顾正负压工况的密封需求。人孔颈的高度做了适配保温层的设计，颈圈外侧预留了保温支撑圈的安装台阶，现场做容器保温时不需要额外切割颈管，保温层能直接贴合到台阶位置，避免颈管位置出现冷桥结露。所有棱角位置都做了R3以上的圆角过渡，既避免加工时出现应力裂纹，也能防止运维人员进出时被锐边划伤。锁具的开合把手做了弯折 ergonomic 处理，戴防滑手套操作时也能稳稳发力，不会出现打滑脱手的情况。
