恩德斯豪斯科里奥利质量流量变送器结构

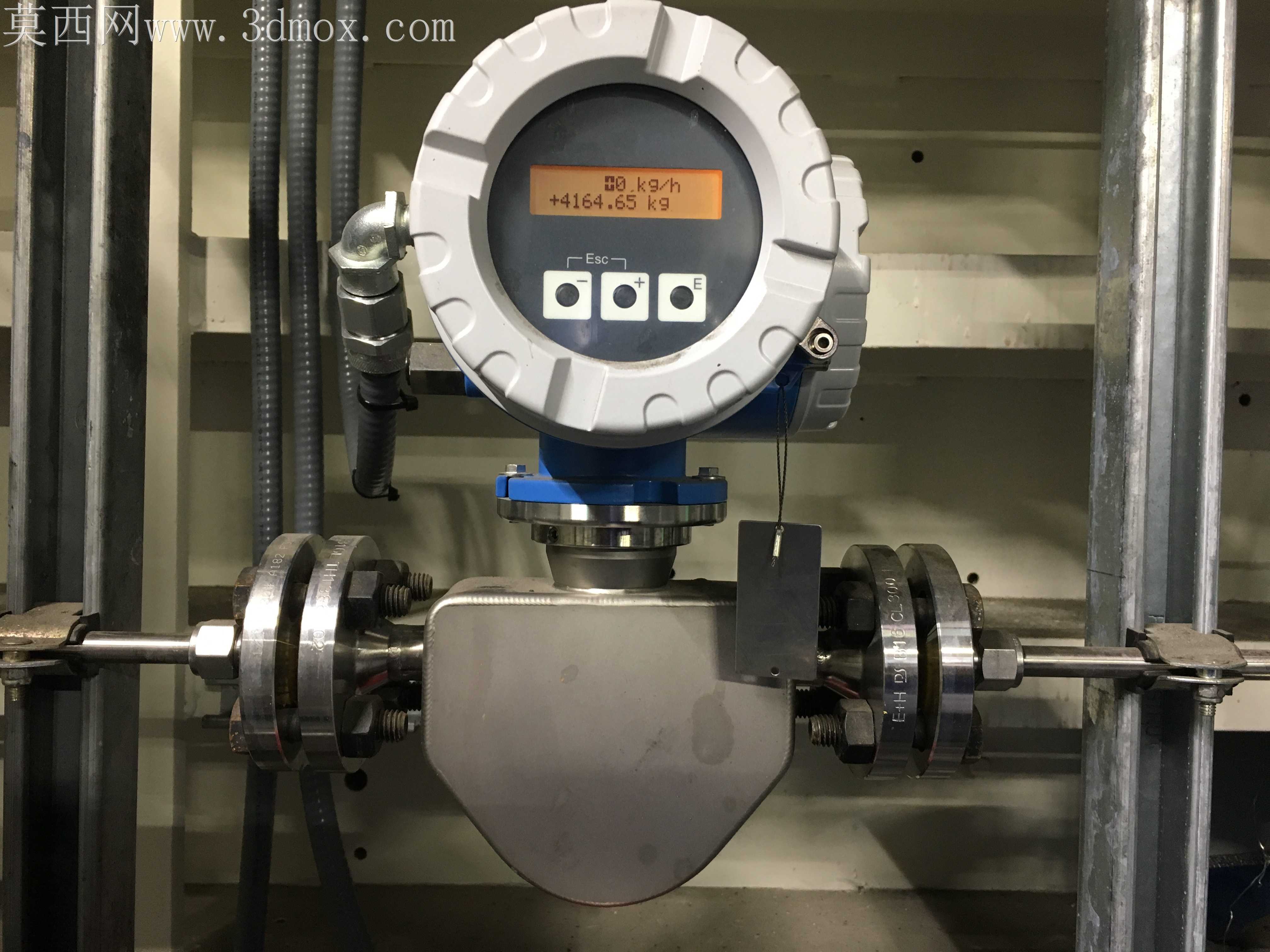

现场管道安装这类科里奥利流量计时，最容易被忽略的就是法兰凸面与测量管段的同轴度偏差，一旦偏差超过0.1mm，管道应力会直接传导到测量管谐振结构上，哪怕是微小的外力拉扯，都会让零点漂移超出允许误差范围，后续现场校准要反复松法兰调整应力，耗时耗力还难达到精度要求。这款变送器的测量管段采用对称三角流道构型，弯管过渡处的曲率经过反复调校，既保证流体通过时不会产生扰流影响科氏力检测精度，又能让谐振频率避开工业现场常见的管道振动频段，减少周边泵组、阀门动作带来的测量干扰。表头与测量主体的连接部位做了隔振凸台设计，蓝色的隔振衬套嵌装在金属连接座内，不是简单的硬连接，能把管道传导的高频振动过滤掉大半，避免表头内部的信号处理模块受振动影响出现数据跳变。表头的防爆外壳做了多道密封槽，接线口的格兰头采用阶梯式密封结构，哪怕是在有腐蚀性气体的化工车间，也能保证防护等级达标，不会因为潮气或者腐蚀性介质侵入损坏内部电路。显示窗口的钢化玻璃与壳体之间压装了耐油橡胶密封圈，按键部位采用一体化硅胶覆膜，现场操作人员戴着手套也能顺畅操作，不会因为长期按动出现密封失效的问题。测量管段的表面做了电解抛光处理，流道内壁没有卫生死角，哪怕是测量有一定黏度的介质，也不会出现介质挂壁残留的情况，后期维护清洗不需要拆解整个表体，顺着管道通球就能完成清洁。两侧的法兰连接面做了精车处理，凸台高度严格匹配对应压力等级的法兰标准，现场配对安装时不需要额外加调整垫片就能保证密封面完全贴合，避免因为垫片突出流道产生扰流。旁侧的接线仓做了倾斜走线设计，电缆接入后自然向下弯曲，不会出现雨水顺着电缆流进接线仓的情况，户外安装时不需要额外做防雨弯就能满足防水要求。固定测量管的支撑块采用对称焊接结构，焊接位置经过应力消除处理，不会因为长期温度变化出现焊接应力变形，保证测量管的谐振状态长期稳定，减少后期零点校准的频次。
