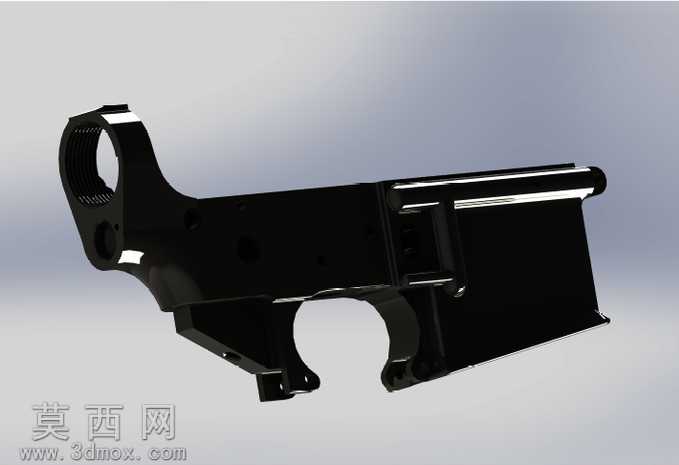

M16枪械低接收器精密结构三维设计

本作品为M16低接收器的三维结构设计，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以低接收器的实际装配尺寸为基准，绘制核心基准面与基准轴，依次完成枪管连接环、扳机安装腔、弹匣插口、枪托连接段、快慢机让位槽等核心结构的草图绘制，通过拉伸、切除、扫描、放样等基础特征命令构建主体轮廓，再对销钉孔、螺纹孔、加强筋、让位缺口等细节结构进行精细化处理，所有特征均保留完整参数关联，可根据实际加工需求快速调整尺寸参数。材质与渲染阶段，针对低接收器的金属材质特性，采用阳极氧化黑色金属材质球，调整材质的粗糙度、金属度、反射率参数，还原枪械部件表面哑光耐磨的质感，同时对棱边位置添加微小倒角特征，模拟实际机加工后的边角处理效果，渲染时采用三点布光方案，主光源从侧上方投射突出结构立体感，辅光源补光消除暗部死黑，轮廓光勾勒部件边缘线条，最终呈现的渲染图清晰展现各结构的衔接关系与细节特征。结构设计层面，严格还原M16低接收器的装配逻辑，枪管连接位置的内螺纹结构、扳机组件的安装定位孔、弹匣插口的卡扣让位结构、快慢机的安装槽位均按照实际尺寸1:1还原，各安装位的公差预留符合机械装配要求，既保证各部件的装配契合度，也预留了后续加工的工艺余量。设计思路上，以还原低接收器的实际功能结构为核心，在保证外观还原度的基础上，对内部非关键结构做了合理简化，既降低模型的面数提升操作流畅度，也完整保留了所有装配相关的关键结构，可用于枪械结构教学、装配演示、工艺分析等场景，模型的所有结构均经过干涉检查，不存在特征冲突与装配错位问题，各连接位置的过渡自然流畅，符合实际金属构件的加工逻辑。
