PGA370接口台式机CPU风冷冷却器结构设计

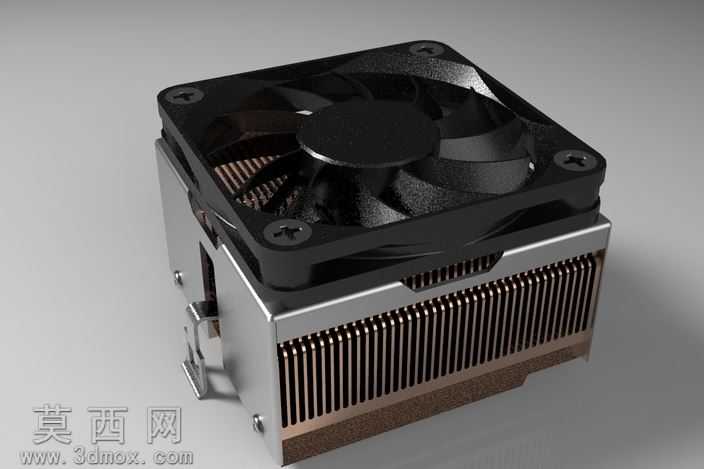

本作品为适配PGA370接口老式台式机处理器的风冷冷却器三维建模成果，建模过程围绕老式CPU散热的实际结构逻辑展开，完整还原了该类冷却器的全部核心构造。建模阶段首先依据老式Socket370平台处理器的散热安装尺寸，确定冷却器整体的长宽高参数，先构建底部的导热基座部分，该部分采用纯铜材质设定，建模时还原了基座底面的平整加工特征，保证与CPU顶盖接触的平面度要求，同时在基座两侧设计了适配老式卡扣安装的固定挂耳结构，还原挂耳上的卡扣卡槽与定位凸点细节，匹配主板散热扣具的安装逻辑。中部的散热鳍片部分采用铝挤型散热结构建模，还原等间距平行排列的薄鳍片构造，每一片鳍片都做了等厚处理，鳍片之间预留均匀的通风风道，建模时还原鳍片与基座的压合接触结构，保证热传导路径的结构合理性，鳍片侧边做了轻微的折边处理，还原实际铝挤鳍片的工艺特征。上部的散热风扇部分采用70mm规格轴流风扇建模，还原黑色方形塑料外框的结构，外框四个角设计带减震胶圈的螺丝安装孔位，对应鳍片顶部的固定螺柱；风扇内部的扇叶采用七叶弯角轴流扇叶建模，还原扇叶的曲面弧度与倾斜角度，中心的电机轮毂做了圆形凸起造型，还原风扇中心的标签粘贴平面结构，扇叶与外框之间预留合理的转动间隙。材质渲染阶段，底部导热基座赋予紫铜金属材质，调整金属粗糙度参数还原铜质基座的半哑光金属质感，表面添加轻微的使用氧化痕迹提升真实感；中部散热鳍片赋予阳极氧化铝合金材质，还原铝质鳍片的银灰色哑光金属质感，鳍片边缘做轻微的高光处理；上部风扇外框与扇叶赋予黑色阻燃ABS塑料材质，调整塑料的漫反射参数还原硬质工程塑料的哑光质感，风扇中心轮毂添加深色标签区域的材质区分。整体建模严格遵循老式CPU风冷散热器的实际装配逻辑，所有部件的配合间隙都参考实物尺寸设定，既还原了该款冷却器的复古外观特征，也完整呈现了风冷散热器从导热基座到散热鳍片再到送风风扇的完整热交换结构，清晰展示了接触导热、鳍片扩面、强制对流的风冷散热全流程结构原理，模型可用于老式计算机硬件结构展示、散热原理教学等场景。
