带3D打印底座的相扑竞技小车结构设计

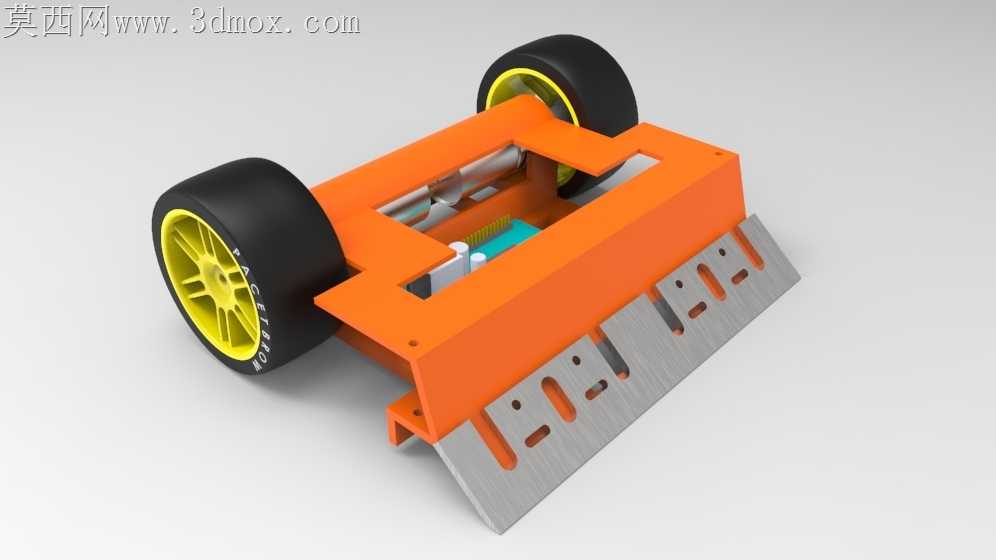

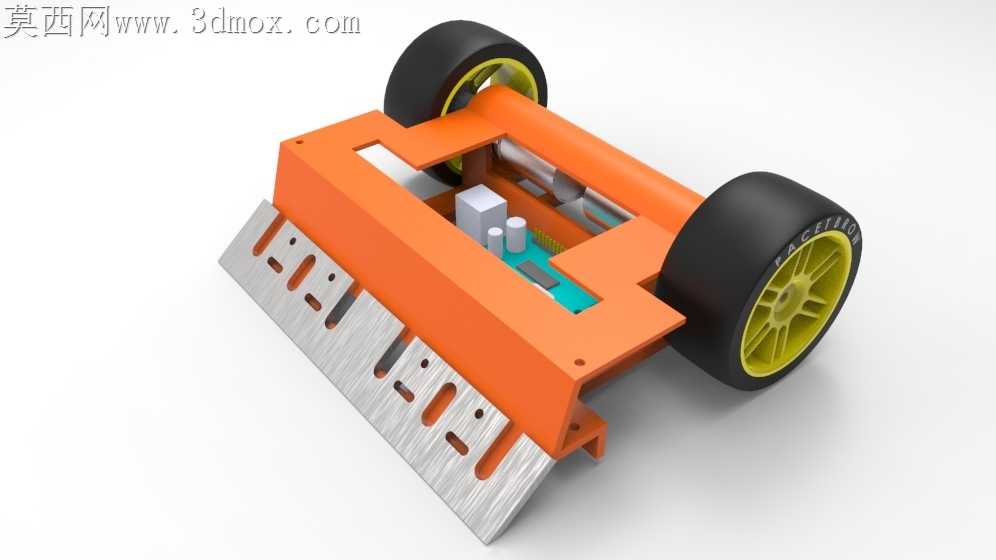

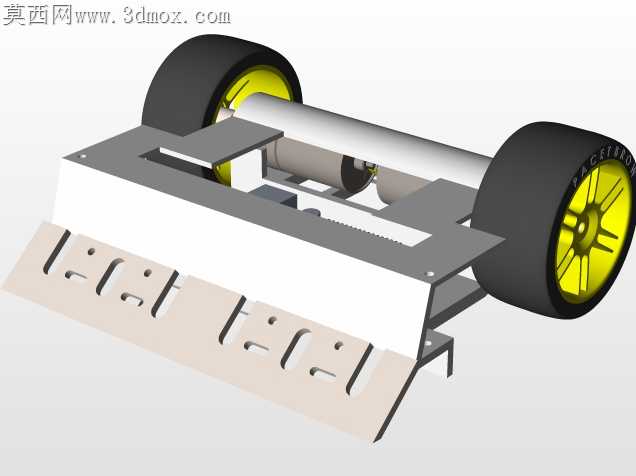

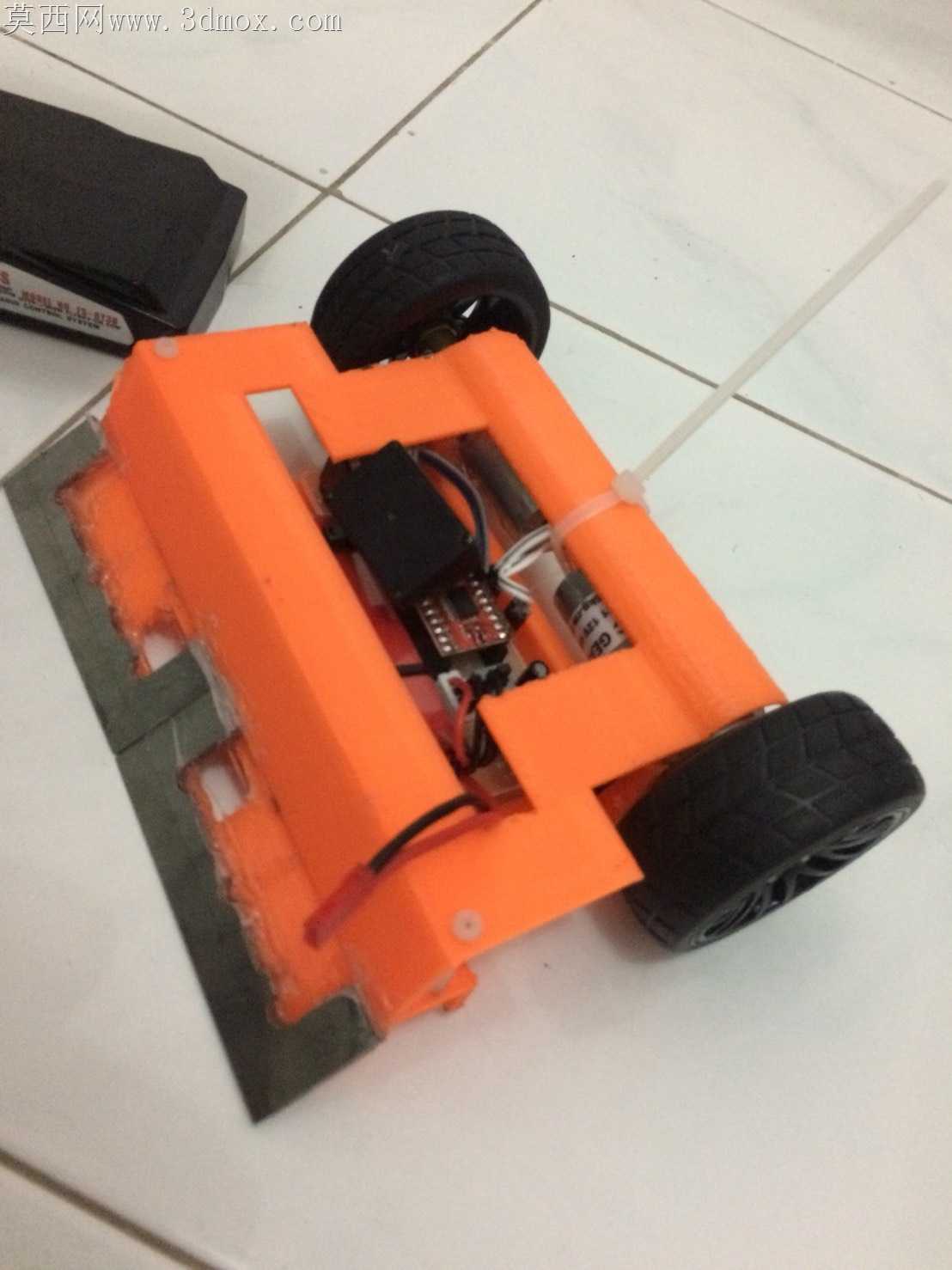

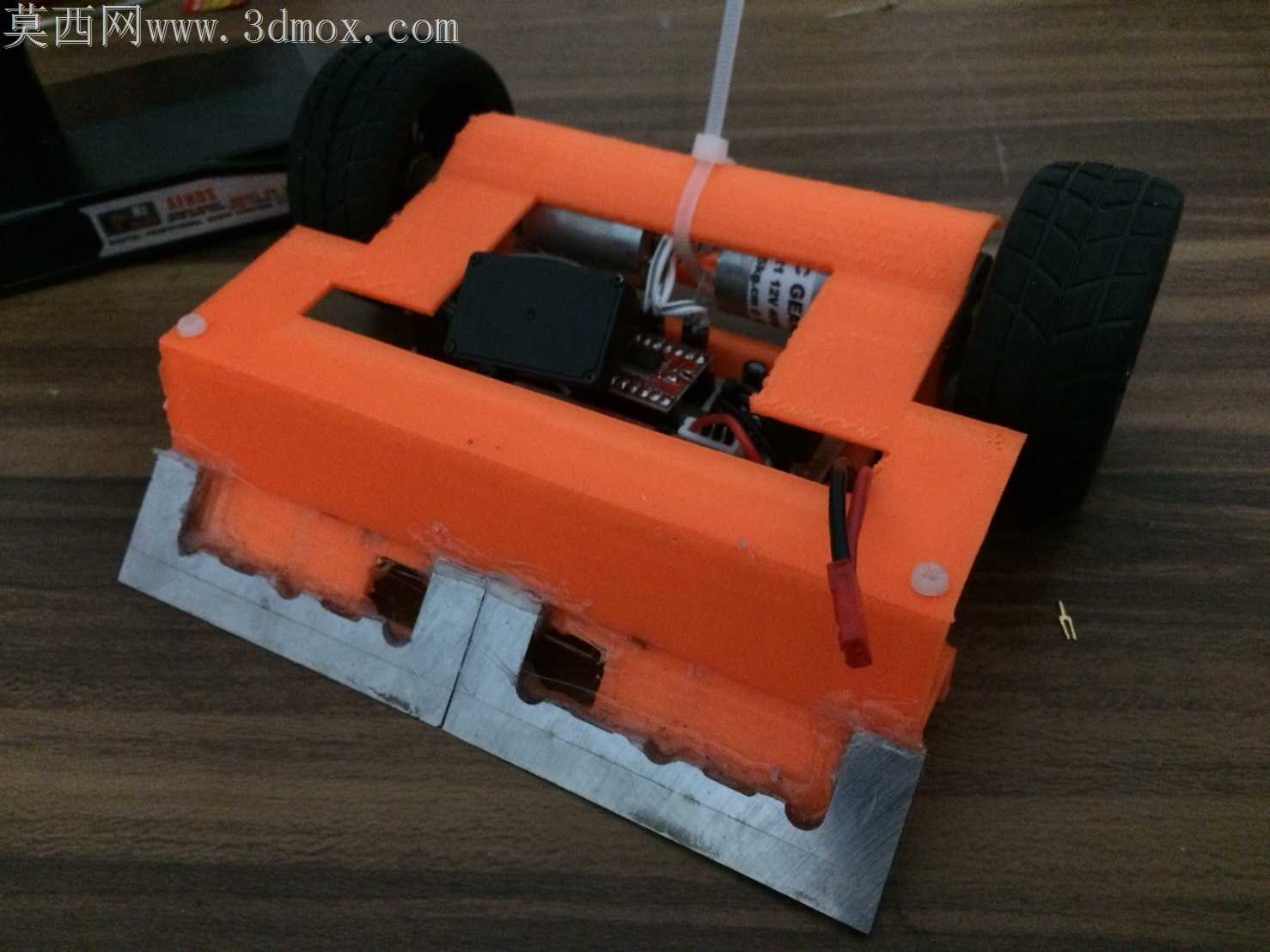

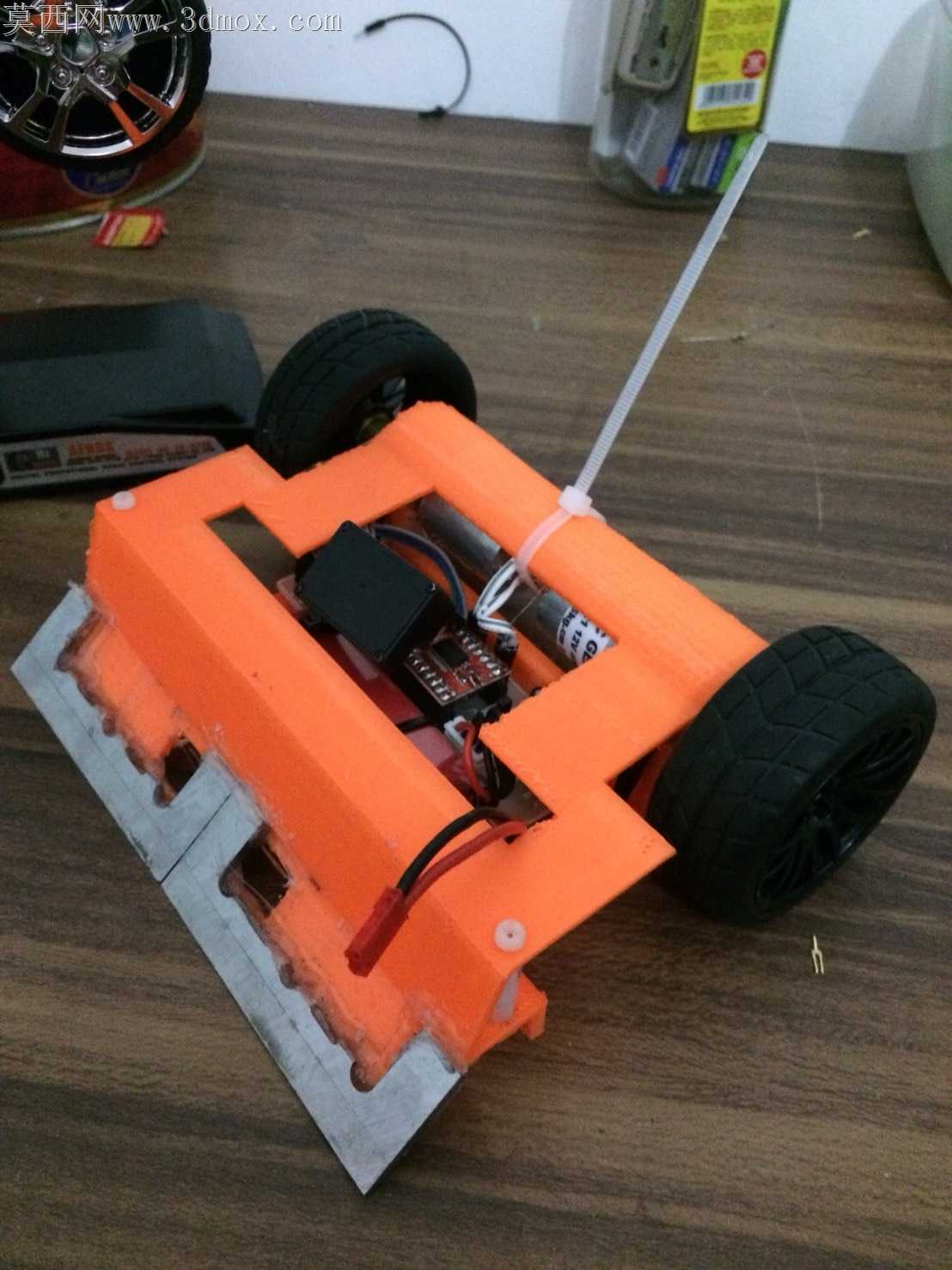

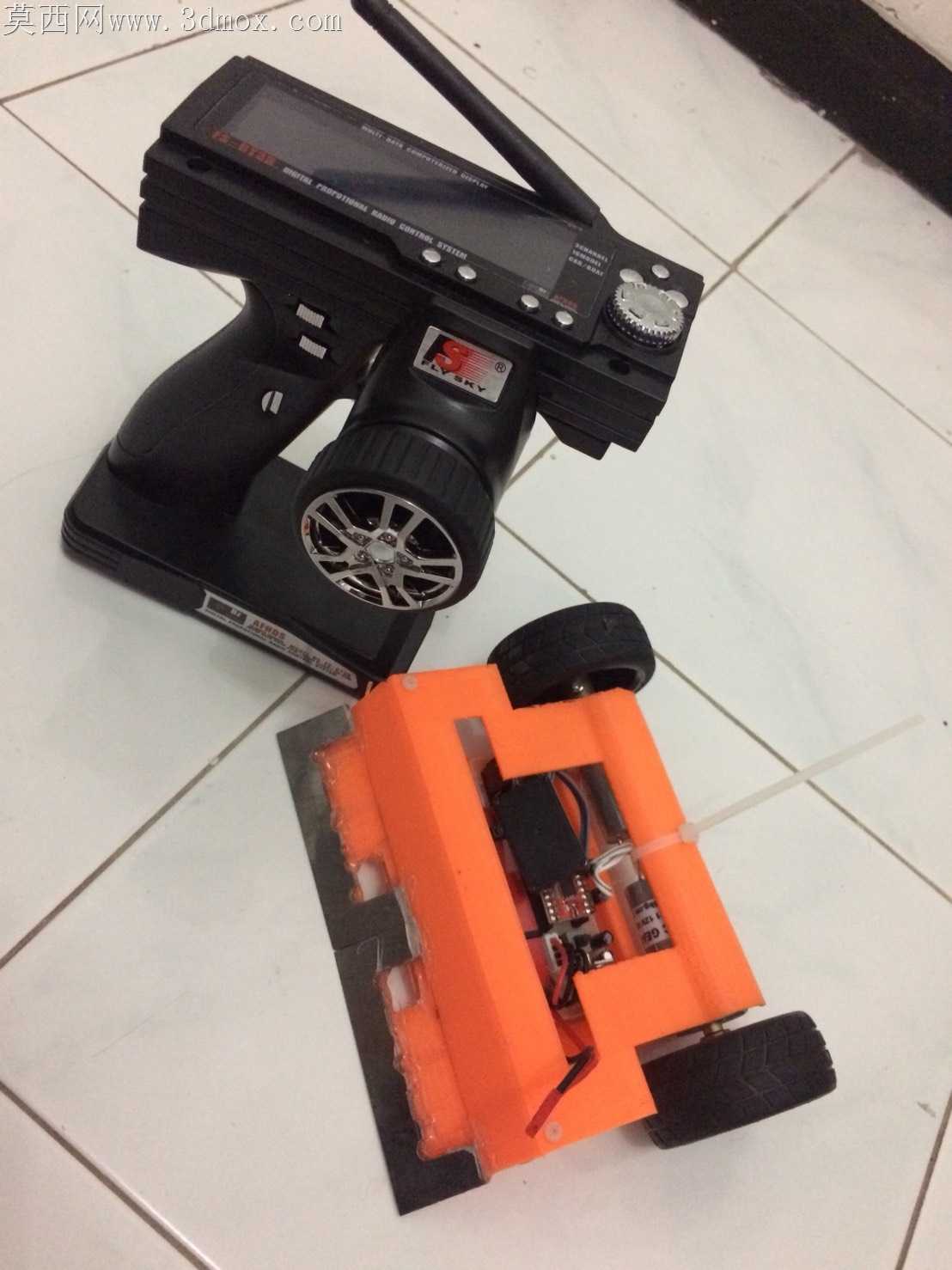

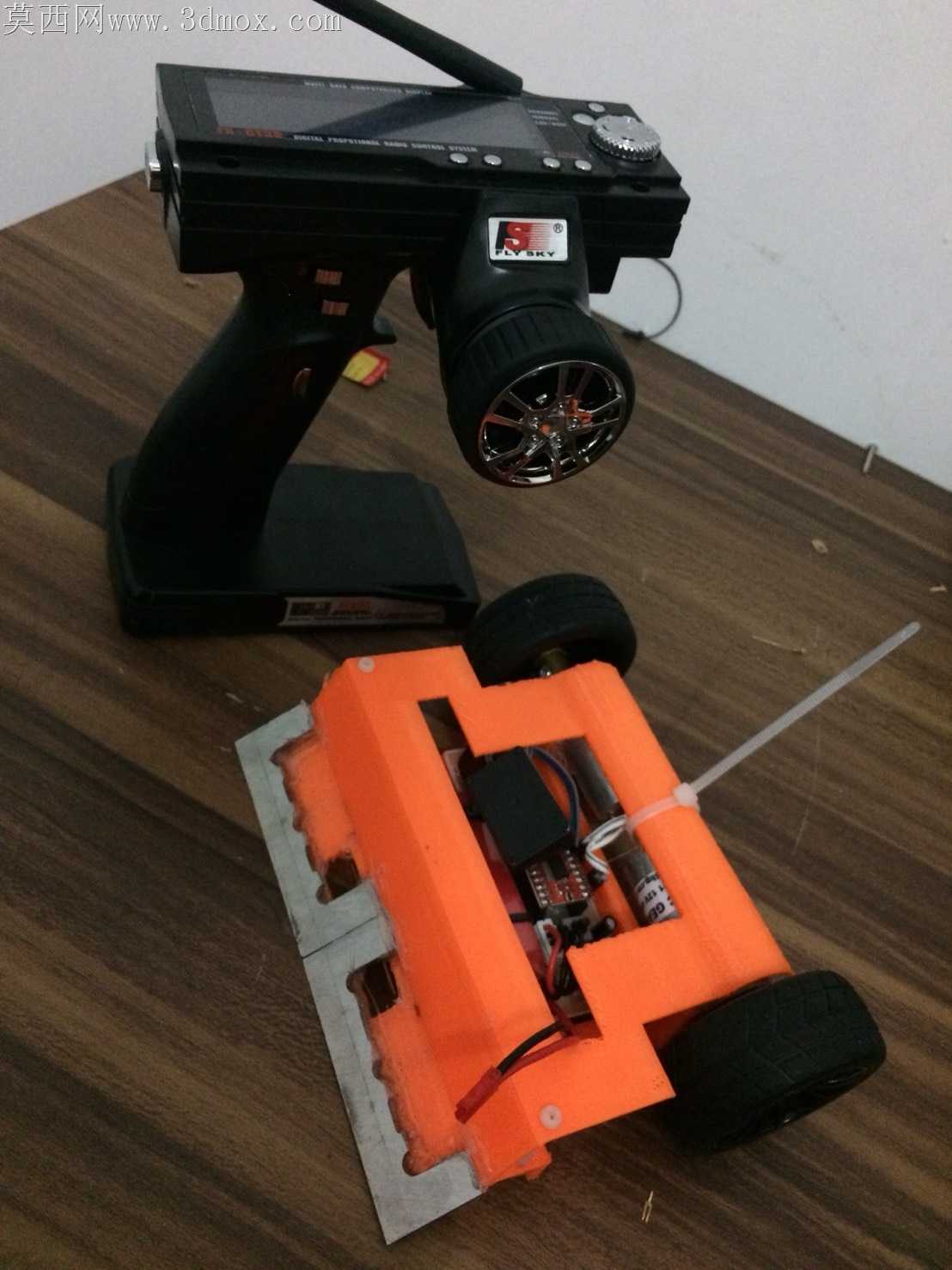

小型轮式竞技机器人的加工落地，最先要解决的是对抗工况下的结构形变问题——这类500g级别的相扑竞技设备，正面推挤时前端铲板承受的瞬时冲击力能达到自身重量的3倍以上，常规薄板拼接的机架很容易在首轮对抗中出现连接位崩裂、轮轴偏移的问题。这款小车的橙色主体框架采用一体化弯折式承力结构，没有多余的拼接接缝，轮轴安装位直接在框架上开出定位槽，省去了额外的轴座固定件，既压缩了整体重量，也避免了多零件装配带来的公差累积，轮组与框架的配合间隙控制在0.1mm以内，高速行进时不会出现轮组晃荡、动力损耗的问题。前端的金属铲板做了分段式开槽设计，不是整块金属板直装，每道开槽都对应铲板受力时的形变释放空间，推挤对手时铲板能顺着受力方向产生微小形变卸力，不会因为硬接触出现弯折变形，铲板与橙色框架的连接位做了下沉式嵌合，固定螺丝藏在框架内侧，对抗过程中不会被对手的结构刮蹭到螺丝导致连接松脱。轮组选用的是宽幅橡胶胎面搭配硬质轮毂，轮毂的辐条做了镂空减重，胎面的侧面印字细节没有做简化，实际落地时胎面与接触面的摩擦力刚好匹配500g级别的动力输出，不会因为抓地力不足出现原地打滑，也不会因为摩擦力过大拖慢电机响应速度。框架内部的控制元件安装位做了分层卡位，arduino控制板、电池、驱动模块各自有独立的嵌合槽，不需要额外打胶固定，装配时直接把元件卡入对应位置就能完成布线，后期检修更换元件也不需要拆解整个机架。底座的3D打印适配性做了针对性调整，所有壁厚都控制在1.5mm以上，没有小于45度的悬空打印面，不需要额外添加支撑就能完成FDM打印，打印完成后只需要简单去除毛边就能直接装配，省去了二次打磨、钻孔的工序。前端铲板的倾斜角度经过反复调试，刚好能在接触对手底盘时顺利楔入，不会因为角度过高铲空，也不会因为角度过低卡入场地缝隙影响行进。轮距与车身重心的匹配也做了优化，重心落在前后轮轴线靠前1/3的位置，推挤对手时不会出现后轮翘头、动力流失的情况，即使被对手侧向撞击，宽轮距也能提供足够的防侧翻支撑。
