可折叠移动升降门架传动结构设计

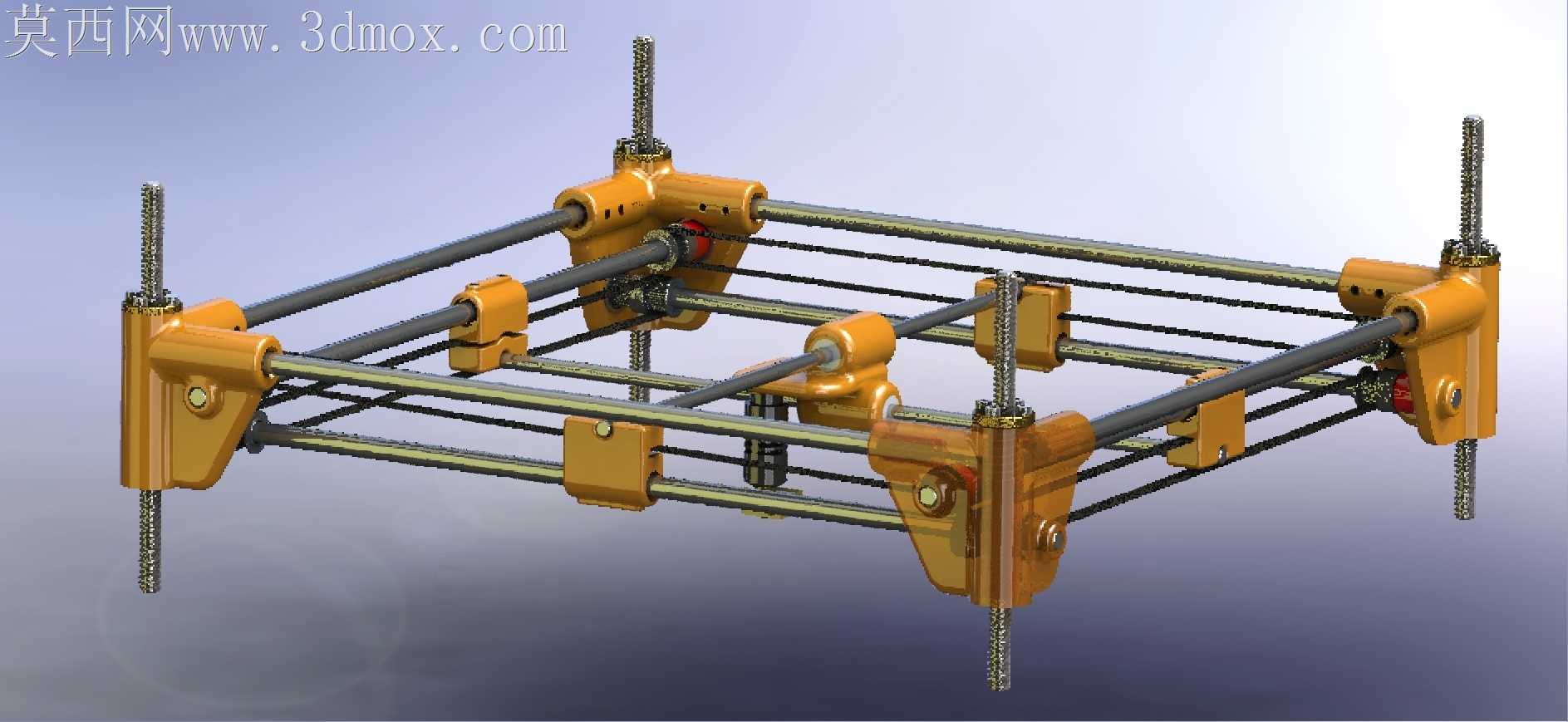

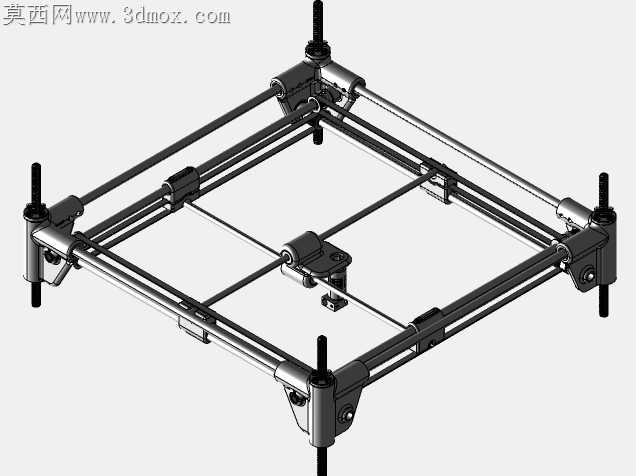

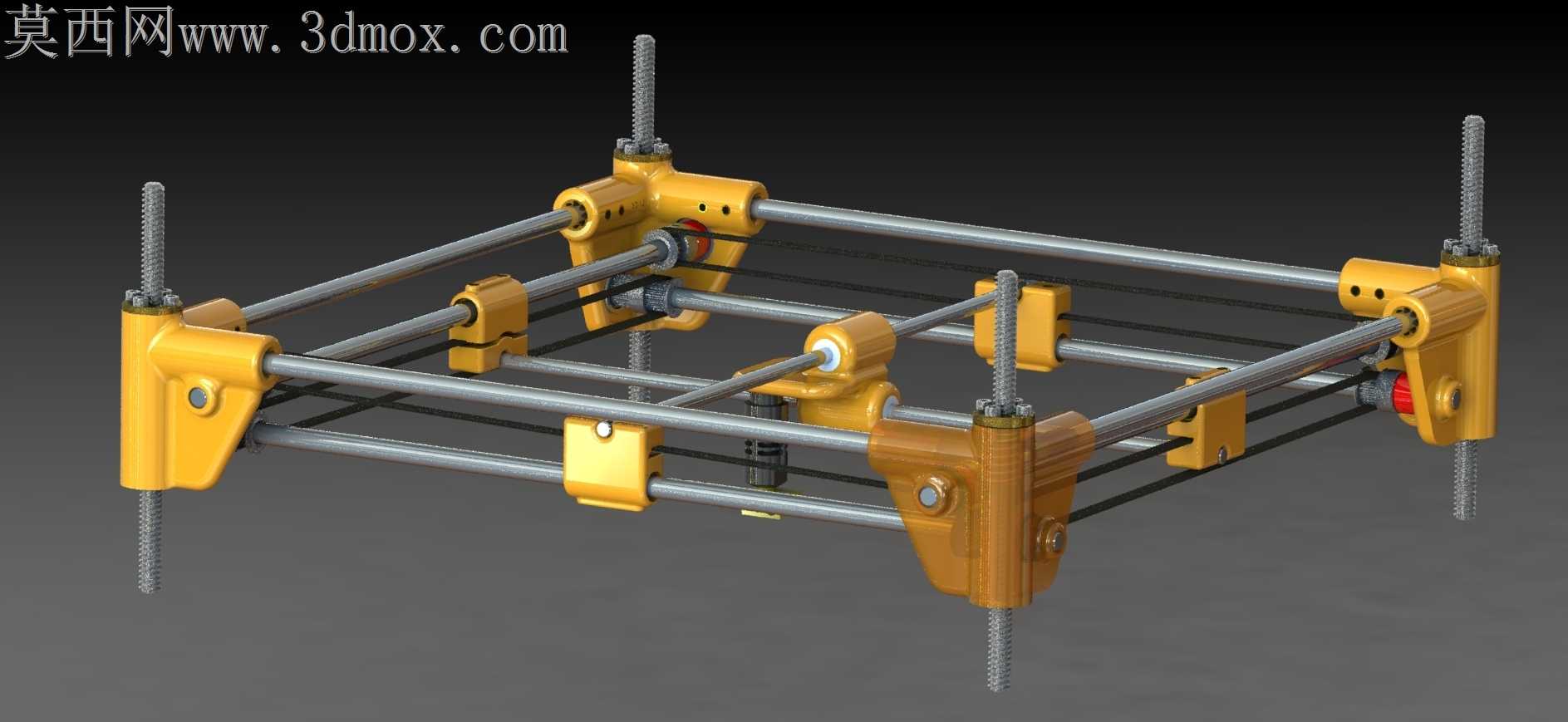

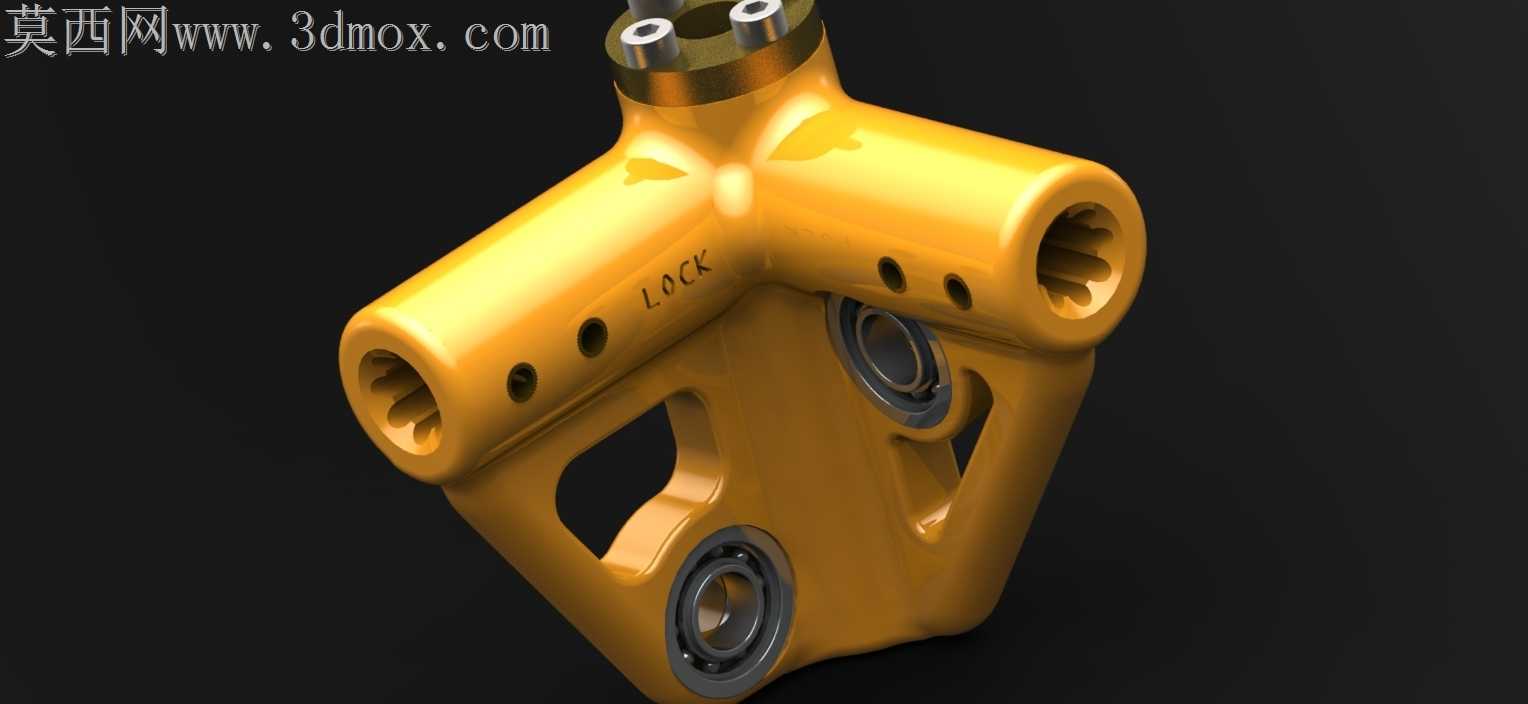

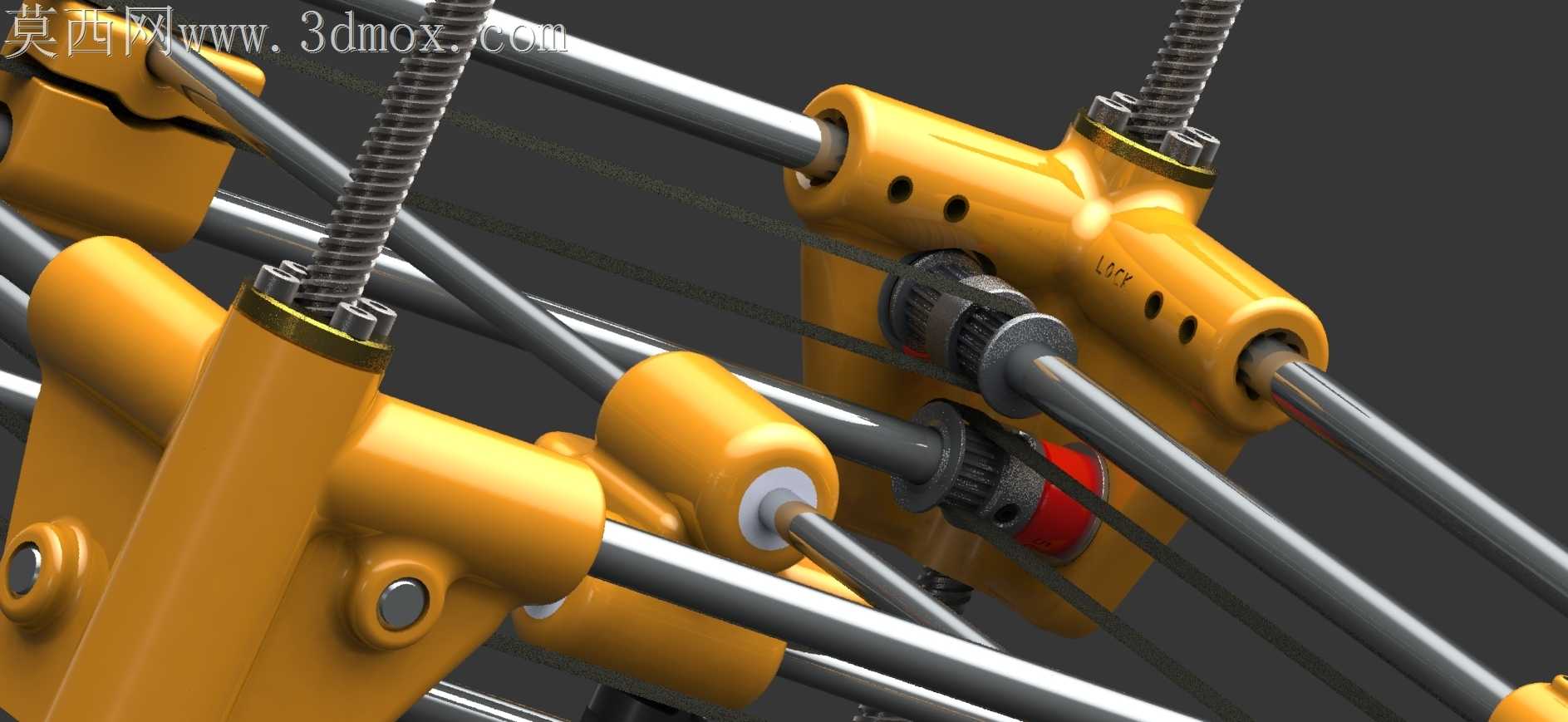

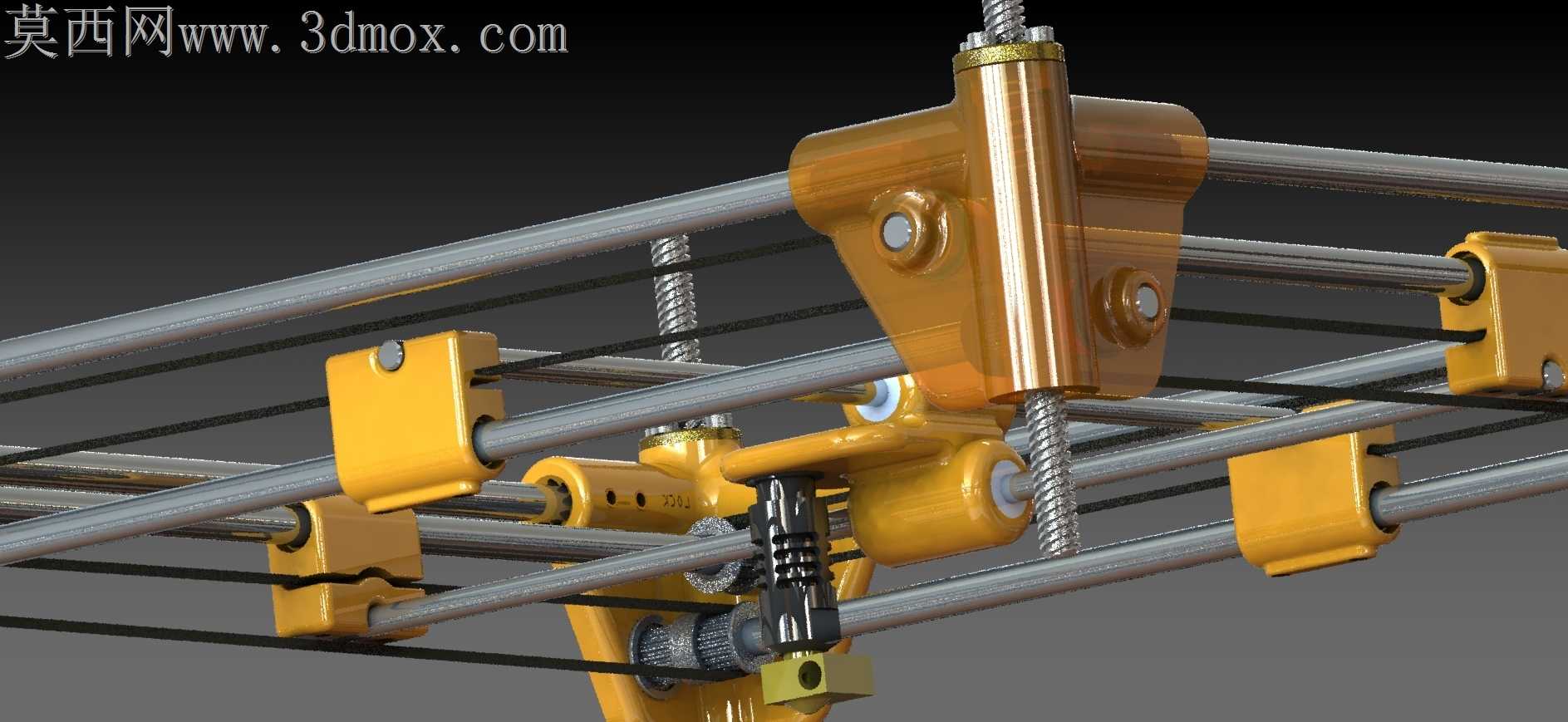

现场调试移动门架类结构时，最常碰到的隐患就是多根光轴平行度偏差带来的卡滞问题，尤其是带折叠运输属性的设计，反复拆装后轴座的定位偏移会直接让传动阻力陡增，甚至出现丝杆螺母偏磨的情况。这套门架的黄色轴座特意做了分体式抱紧结构，每处光轴穿入的位置都预留了0.02mm的研磨公差带，轴座侧面的锁紧螺丝孔不是垂直于光轴轴线开设，而是偏置15度角，锁紧时能让轴座抱紧面产生均匀的微变形，不会把光轴顶出偏移量，哪怕多次拆装折叠，只要重新拧动锁紧螺丝就能自动找正光轴的平行度，不用反复打表校准。传动齿轮和光轴的配合位置没有用常见的顶丝固定，而是做了内嵌式的弹性涨套，齿轮端面的红色密封端盖下面藏着碟形弹簧，装配时不用严格卡准轴上的定位卡槽，推到预设位置后拧紧端盖螺丝，碟簧的张力会把涨套均匀撑开在光轴表面，既不会划伤光轴的镀铬层，还能在传动过载时产生微量打滑，避免硬碰撞崩断齿轮齿牙。丝杆和轴座的连接位置加了带防尘圈的深沟球轴承，轴承座和黄色主体结构之间留了0.1mm的调整间隙，装配时可以顺着丝杆的轴向微调轴承座位置，抵消丝杆本身的直线度误差，不会出现丝杆转起来憋劲的情况。考虑到折叠运输的需求，所有轴座的边角都做了R3的圆角过渡，没有突出的尖锐棱角，收拢时相邻的轴座不会互相磕碰刮掉表面的喷塑层，光轴的末端都装了隐形的橡胶缓冲堵头，折叠到位时堵头会先接触相邻的结构件，吸收碰撞冲击力，不会把轴端撞出毛刺影响后续装配滑动。那些外露的金属杆表面都做了硬质阳极氧化处理，摩擦系数比普通镀铬层低30%左右，轴座内部的滑动衬套选的是自润滑铜基材质，不用频繁加注润滑脂，哪怕在多尘的加工车间环境里使用，粉尘也不容易附着在杆面造成滑动卡涩。每处连接螺丝的沉头深度都做了精准控制，螺丝拧紧后头部完全埋入轴座表面0.2mm，不会突出表面刮擦到相邻的运动部件，也不会在折叠时勾到外接的线缆或者气管。这套结构目前还处于概念验证阶段，现有设计已经把装配环节最容易出问题的公差补偿、定位找正、过载保护这些细节都做了针对性优化，后续只要补全折叠位置的锁定机构、调整好整体的配重平衡，就能直接落地用到轻型移动加工设备或者大尺寸3D打印设备的龙门结构上，不用再反复推倒重来调整基础传动结构。
