撬装式二氧化碳冷却机组结构设计

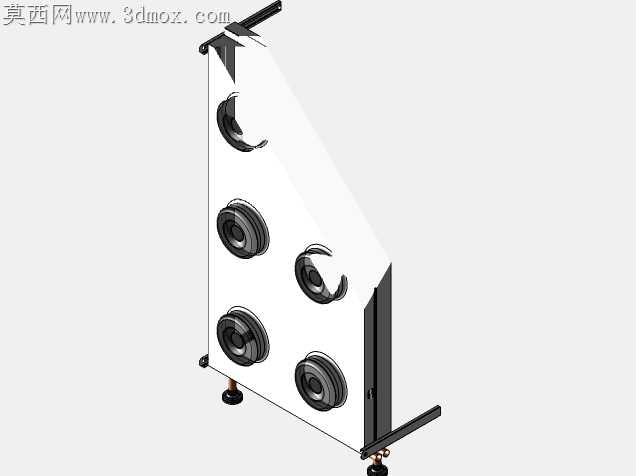

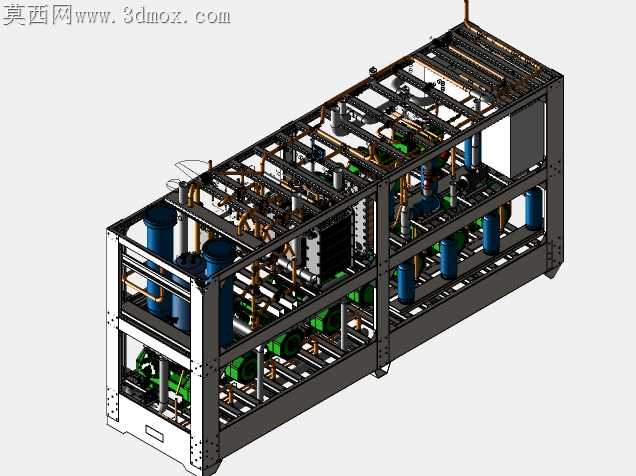

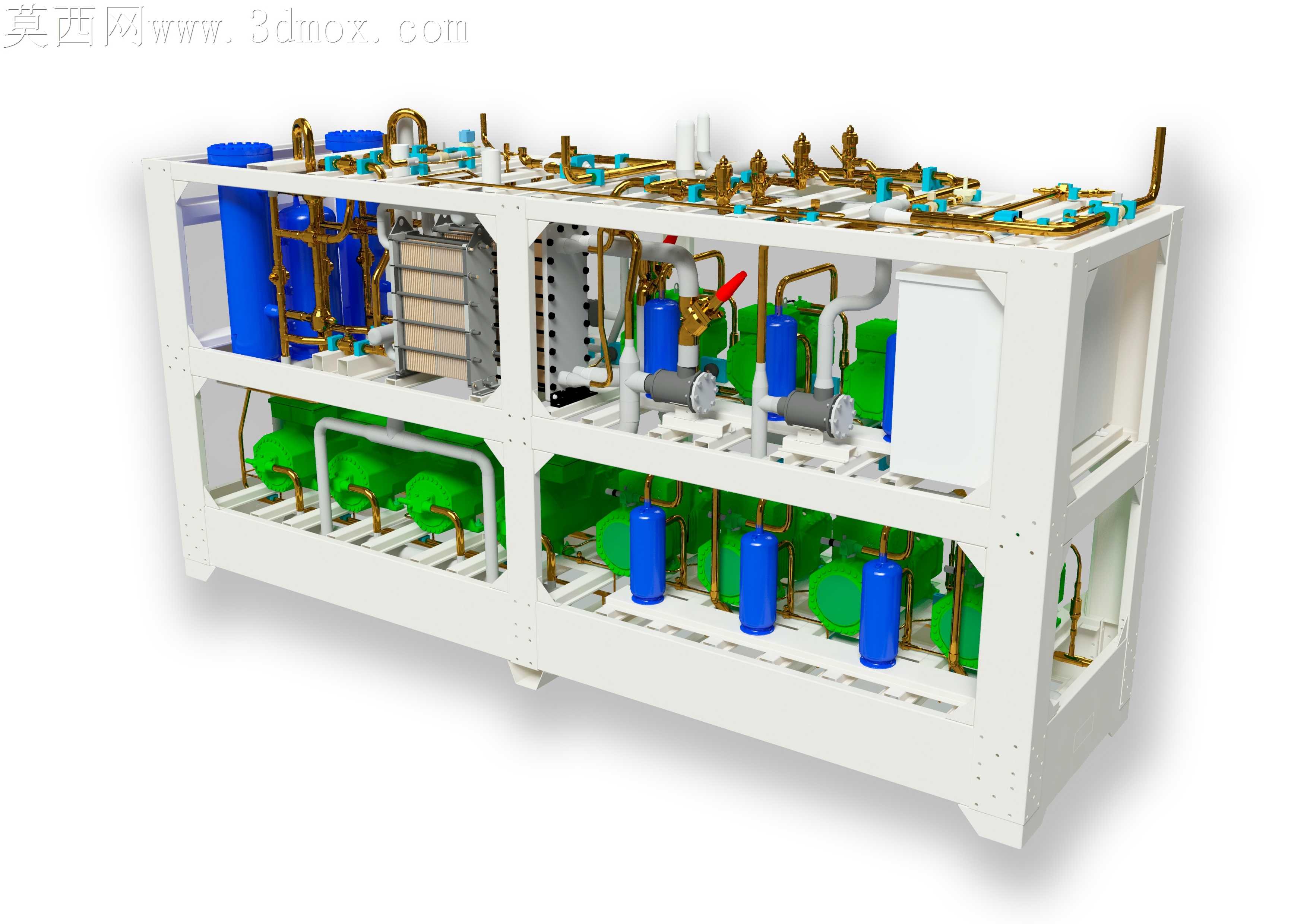

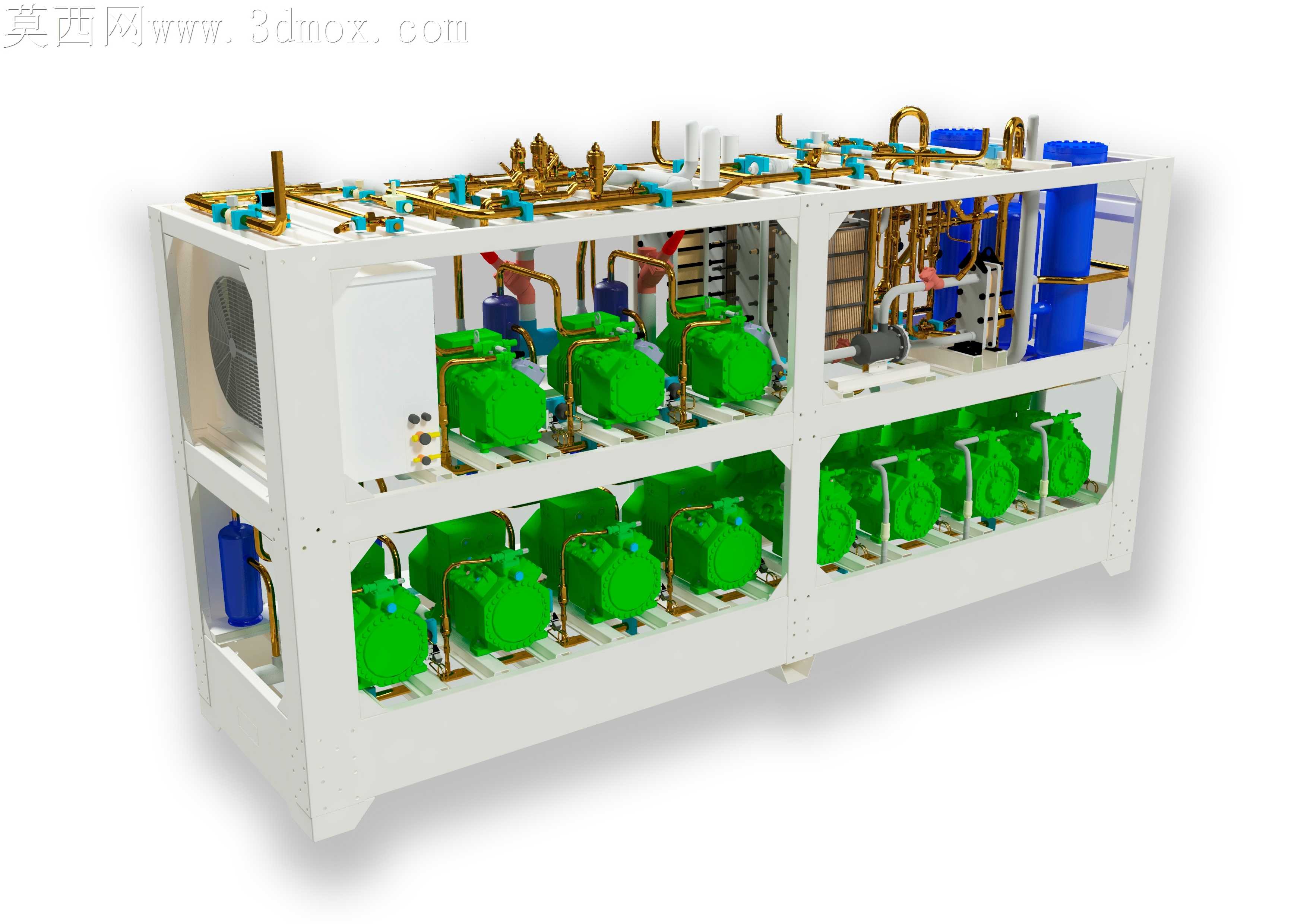

工业现场撬装制冷设备最常暴露的问题，是管路共振引发的焊口疲劳开裂，以及多层框架内运维空间预留不足导致的检修盲区，这套二氧化碳冷却机组的结构排布，从根源上规避了这类落地隐患。框架采用型钢分段焊接的模块化结构，立柱与横梁的连接节点避开了管路穿墙位置，所有承重梁的挠度预留量控制在千分之一点五以内，避免长期承重变形挤压下方的卧式压力容器。蓝色立式承压筒体的安装支座特意做了腰型孔设计，允许筒体因温度变化产生轴向伸缩，不会因热胀冷缩拉扯连接管路，筒体与框架立柱之间预留了四十毫米的间隙，刚好能塞入保温层同时不干涉侧面阀门的手轮操作。铜质管路的排布完全顺着介质流向做顺势弯折，没有出现直角死弯，每段管路的支撑卡箍都固定在框架的加强筋位置，避开了薄壁钣金区域，设备运行时的管路振动会顺着卡箍传导到厚重的型钢框架上，不会出现薄壁件共振的嗡鸣。多层框架的层间高度做了差异化设计，下层布置动力部件时预留了足够的抽拉空间，运维人员不需要完全钻入框架就能完成易损件更换，中层的换热组件周围特意留出走管间隙，避免管路贴靠换热片影响换热效率，顶层的管路排布顺着框架边缘走线，中间留出的平整空间可以作为临时检修平台，不需要额外搭设脚手架就能完成顶部阀门的操作。电气元件的安装位置全部避开了管路凝露滴落的区域，接线端子的朝向做了倾斜处理，即便有少量凝露产生也会顺着端子外壳流下，不会渗入接线位置引发短路。框架底部的地脚安装面做了整体铣平处理，现场安装时不需要额外垫调整垫片就能保证整机水平，避免因安装倾斜导致筒体内部积液影响制冷效率。所有管路的连接法兰位置都预留了扳手操作空间，没有出现被结构件挡住无法拧螺栓的情况，甚至连每根管路的标识牌粘贴位置都做了预留，站在框架外侧就能清晰看到所有管路的介质流向标识。
