回收蒸汽锅炉省煤器结构设计

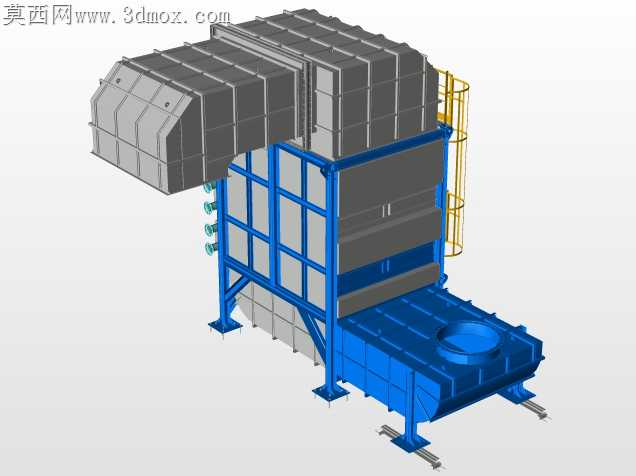

锅炉尾部烟道的省煤器长期受含尘烟气冲刷、交变热应力影响，传统拼接式壳体常出现焊缝拉裂、积灰搭桥卡涩的问题，这套结构在加工适配层面做了全链路的细节调整，完全贴合车间下料、折弯、组焊的实际加工能力，没有脱离现有工艺做理想化设计。蓝色框架部分的型材选型没有刻意追求轻量化，选用常规规格的矩形方管做立柱与横撑，所有连接节点的焊缝预留量都控制在车间常规焊工可操作的空间内，立柱底部的安装底板提前预制了与轨道配合的滑槽，不需要现场二次切割配孔，吊装就位时可以顺着预埋轨道滑入安装位，避免高空对位的安全隐患。上部灰壳部分的折弯板片全部拆分为等宽模数的单元件，每块板的折弯半径都匹配车间现有折弯机的下模槽口参数，不需要额外定制刀具，板片拼接处的止口设计做了3mm的错位余量，就算下料时出现小幅的公差偏移，组焊时也能通过止口的间隙吸收误差，不会出现拼缝错边过大需要反复校形的情况。侧面的爬梯没有采用一体化焊接结构，拆分为分段式的护栏与踏步，每段踏步的冲孔都用通用模具完成，安装时通过螺栓与壳体侧部的预焊支座连接，后期如果出现踏步磨损变形，不需要整体割除更换，单拆损坏段即可。下部灰斗区域的内壁做了倾角优化，角度刚好避开积灰的安息角，不会出现灰料粘附堆积的情况，灰斗出口的法兰盘与上部烟道接口的法兰采用统一的螺栓孔距标准，现场对接管道时不需要重新配钻法兰孔。换热管束的穿装位置预留了足够的抽管空间，后期检修更换管束时，不需要拆除周边的框架结构，直接从侧部预留的检修口就能抽出单根管束。所有外露的钢结构棱角都做了倒角处理，既避免加工转运时割伤操作人员，也能减少后期涂装时的漆膜流挂问题。框架与壳体的连接位置没有采用满焊设计，间隔布置的段焊既保证连接强度，也能给热胀冷缩留出足够的形变余量，避免锅炉启停时的温度变化拉扯焊缝产生泄漏。
