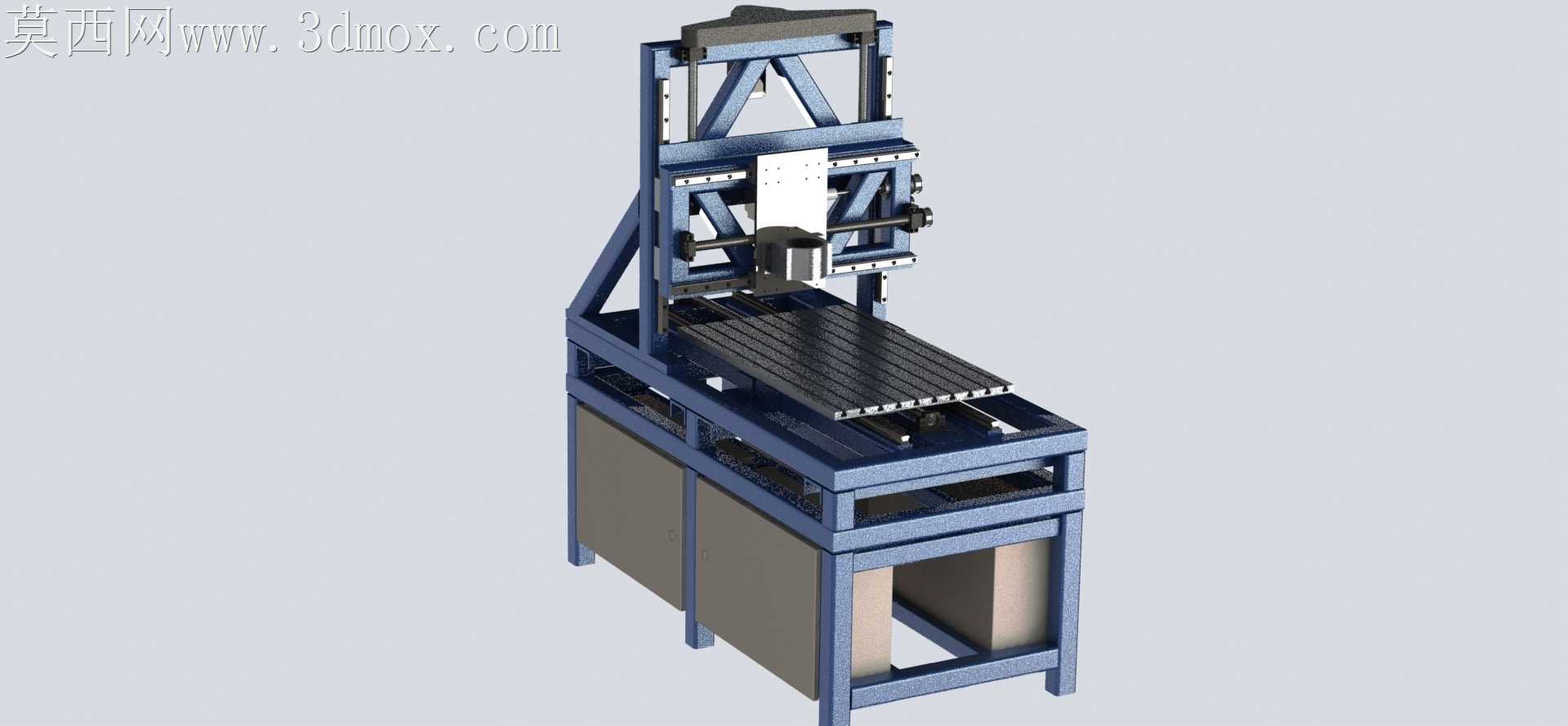

当初做这套结构的时候,最先踩的坑是型材下料后的毛刺处理,一开始图省事只磨了外露端面,装配时Z轴导轨滑块推到中段就卡滞,拆下来才发现型材拼接缝里藏的卷边铁屑刮花了滑块密封胶条,后来把所有裁切端面、拼接棱边都做了0.5mm的倒角去毛刺,反复推拉三次确认无卡滞才敢锁紧紧固件。
做结构取舍的时候纠结了很久,原本想把铣削和3D打印的双功能头做成自动切换结构,算下来Z轴负载会超出行程内的刚性阈值,高速铣削铝件时会出现0.1mm左右的振纹,最后改成了快换式手动装夹结构,虽然换功能头要多花两分钟拧两个锁紧螺丝,但整机刚性提了近三成,铣削软钢的时候也不会出现让刀问题。
跨软件转档的时候出过不少问题,最初的框架结构在工程软件里做的参数化建模,导进渲染软件做效果验证时,底部柜体的焊接件出现了面丢失,一开始以为是公差设置问题,反复调整导出精度都没用,后来逐件排查才发现是方管拼接时的共面重合导致的转档识别错误,把所有拼接处做了0.02mm的微小错位,既不影响实际装配尺寸,也解决了转档破面的问题。

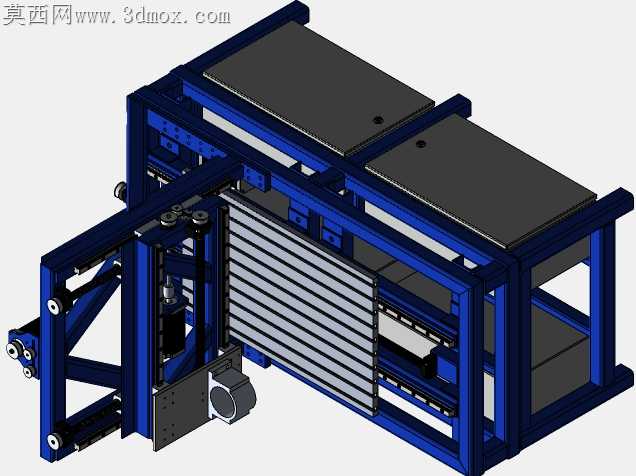

标注图纸的时候也费了不少功夫,工作台的T型槽间距一开始按通用标准标了等距尺寸,实际装配时发现和X轴的丝杠安装座有干涉,后来重新调整了槽位间距,把靠近立柱侧的两个槽位偏移了8mm,还特意在图纸上标注了装配时的配作要求,避免后续加工时出现孔位对不上的问题。
实际调试的时候还发现,底部柜体的柜门如果做全封闭结构,铣削时的废屑容易积在柜体角落不好清理,最后把柜门改成了半开式的可拆卸挡板,平时加工的时候装上挡废屑,清理的时候拆下来就能直接扫走积屑,兼顾了防护和实用性。
这套结构没有用复杂的外购定制件,大部分型材和板材都是常规规格,自己在家就能攒出来,既能满足小型零件的铣削加工需求,换个喷头就能做3D打印,平时做个手工件、打个小工装都够用,调试的时候特意把进给参数调到了家用场景适配的范围,不用接工业三相电,普通家用220V电源就能带动,也不会因为负载太大烧电路。
