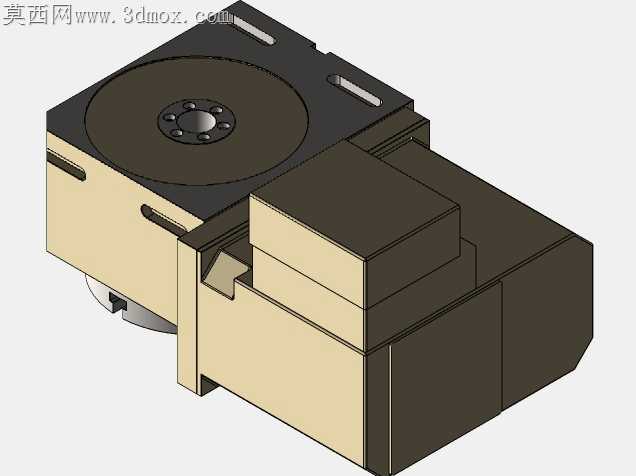

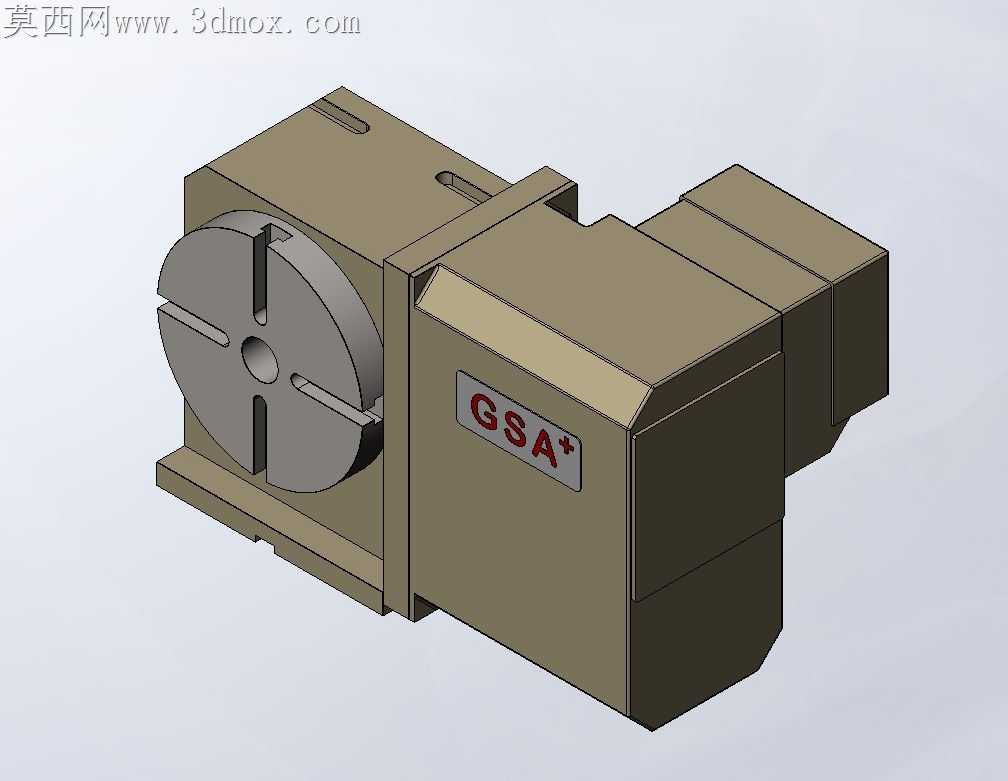

四轴GSA数控转台结构设计方案

之前在车间调试同类型转台时，见过卡盘定位面残留的切削毛刺刮花工件基准面的问题，做这套结构时特意把卡盘安装法兰的止口配合公差收紧到了H7/g6，避免长期回转后出现定位偏移。转台箱体的安装基面做了0.02mm的平面度要求，之前帮客户改款旧转台时，就遇到过基面不平导致锁紧时箱体形变，回转精度掉了0.03mm的问题，这次在箱体筋位布局上特意在安装面下方加了两道交叉加强筋，不用额外增加壁厚就能控制锁紧形变。做跨格式转档测试时，发现转台本体和驱动单元的配合面在STEP格式导出时容易出现曲面碎面，特意在配合止口处做了0.1mm的工艺倒角，既不影响装配精度，还能避免转档后出现破面没法直接导入CAM编程。卡盘的T型槽做了加宽处理，之前实训课上学生用旧款转台装夹异形件时，T型槽太窄螺栓卡不进去，只能临时垫垫片导致装夹歪了，这次槽宽留足了常用M10、M12螺栓的活动间隙，不用额外配做装夹辅具。驱动侧的密封槽特意做了双层结构，车间里切削液和铁沫容易溅到转台尾部，之前单密封结构用半年就会出现密封件磨损漏液，双层密封中间留了存污槽，铁沫不会直接磨到主密封唇口，维护周期能拉长两倍。做结构取舍时放弃了一体式箱体的方案，之前开模做一体式箱体，后期轴承位磨损没法单独更换，只能整个箱体报废，这次把轴承安装座做成了可拆卸的镶套结构，磨损后只需要换镶套就能恢复精度，后期维护成本能降六成。转台的回零撞块位置做了可调式设计，不同机床的行程限位位置有差异，不用重新加工安装孔，松开锁紧螺丝就能微调撞块位置，适配不同型号的加工中心安装。之前做竞赛实训装置时，见过学生接线时把驱动电机的航空插头插反烧坏模块，这次在插头旁边做了防呆凸台，反方向根本插不进去，能避免新手操作时的低级失误。
