可调节尺寸适配型太阳能电池板结构设计

当初做这套结构的时候，最先踩的坑是边框铣削时的毛刺残留，试了三次走刀参数，才把铝边框拼接处的飞边控制在0.02mm以内，不然装配时光伏层压件的边缘很容易被刮出隐裂，后期户外使用会出现功率衰减。之前帮客户做小型离网电站配套时，碰到过不同安装位预留尺寸差个几公分就得重新裁板的麻烦，才想着做这套可调整幅面的结构，不用重新开模裁切电池片，靠边框的滑动嵌槽就能微调整体长宽，适配不同的支架安装孔位。

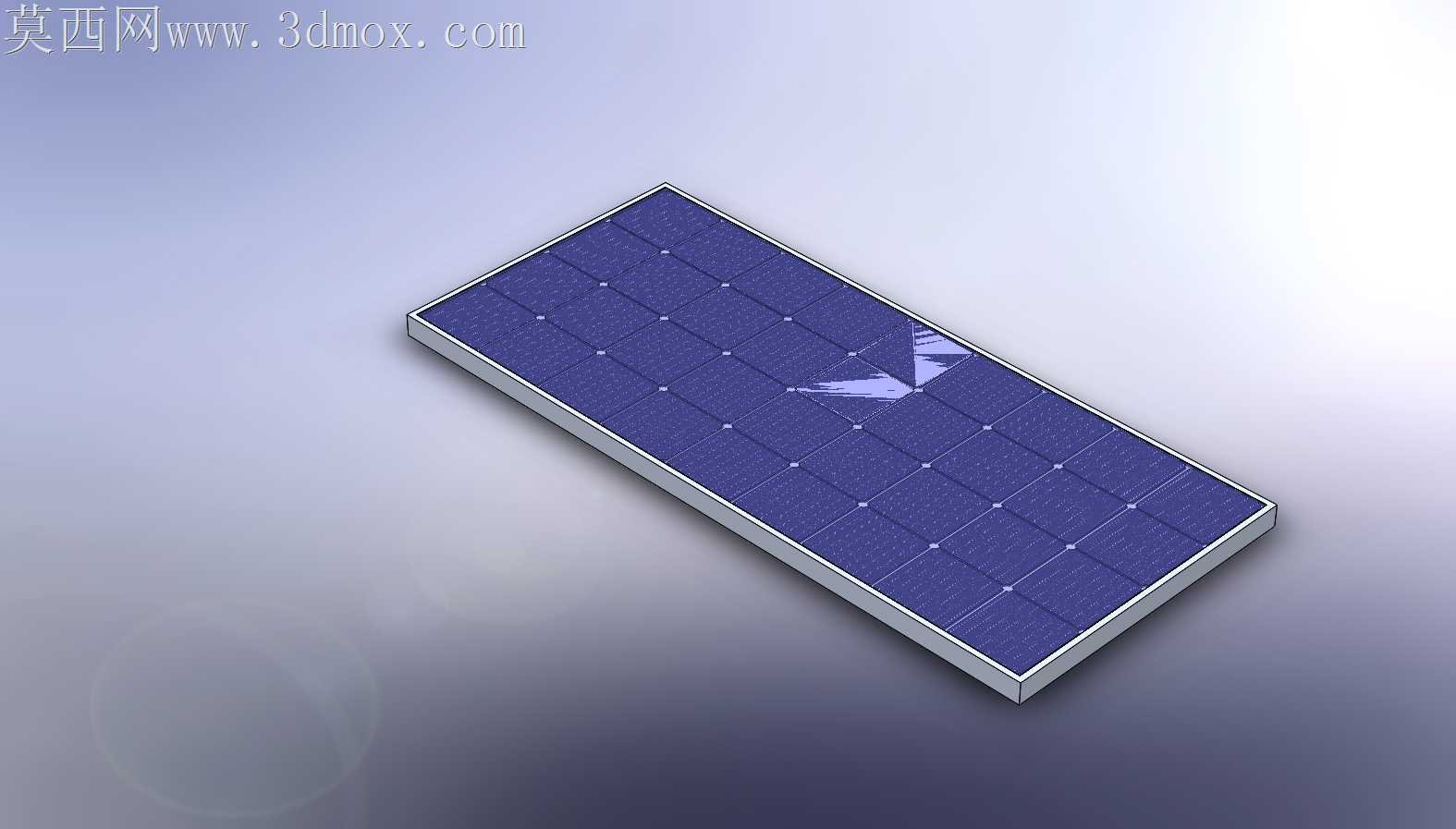

做结构取舍的时候，特意放弃了之前常用的一体式边框，改成了分段式的滑槽拼接结构，滑动连接处用了耐候的尼龙阻尼条，不会因为户外高低温出现卡滞或者松动，毕竟光伏组件一装就是二三十年，要是调过一次尺寸之后结构松垮，后期大风天很容易出安全隐患。跨软件转档的时候一开始没注意，层压件表面的减反射膜纹理在转格式的时候丢了法线信息，渲染出来像块普通蓝塑料板，后来重新给电池片表面做了微结构纹理映射，把栅线的凸起高度、EVA胶膜的透光质感都调准了，连电池片边角的小缺角细节都没落下，毕竟做光伏结构的，得把实际量产时的工艺细节都还原出来，不能只做个样子货。

之前实训的时候带学生做光伏组件建模，好多人直接拉个长方体贴个蓝色贴图就完事，根本没考虑边框的排水槽、接线盒的出线位、还有层压件和边框之间的密封胶缝，这套模型里特意把这些容易被忽略的细节都做全了，边框底部的排水孔留了1.5mm的间隙，不会在雨天积灰积水，滑动锁紧的位置做了隐藏式的弹片卡扣，调整完尺寸之后按一下就能锁死，不用额外打螺丝固定，现场安装的时候能省不少功夫。

碰到过不少非标安装场景，比如户用光伏的屋顶有突出的通风管、或者小型光伏路灯的支架尺寸不统一，常规的固定尺寸电池板要么装不上要么得现场切割，很容易破坏电池片的结构，这套可调节的结构就是冲着这些痛点来的，调整范围控制在单边5公分以内，不会因为拉伸幅面过大影响整体的结构强度，边框的壁厚还是按常规组件的1.4mm来做，抗风等级能到12级，完全符合户外光伏的安装规范。

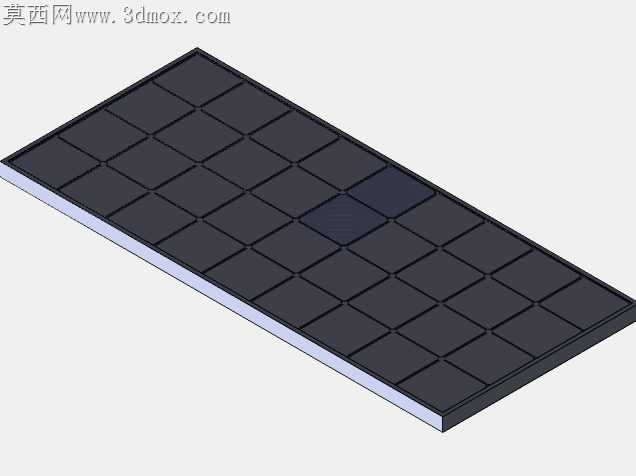

做曲面和结构配合的时候，一开始滑槽的公差留大了，边框滑动的时候晃得厉害，留小了又卡得推不动，反复调了六七次公差配合，才把滑动阻尼调到刚好合适的程度，单手就能调整尺寸，锁死之后又不会有旷量。层压件的部分也做了分层结构，从上到下的钢化玻璃、EVA胶膜、电池片、背板都做了独立的结构层，不是一整块实体，要是后续需要做热仿真或者结构受力分析，直接就能用，不用再重新拆分零件。
