多层框架式储能电池承载支架结构设计

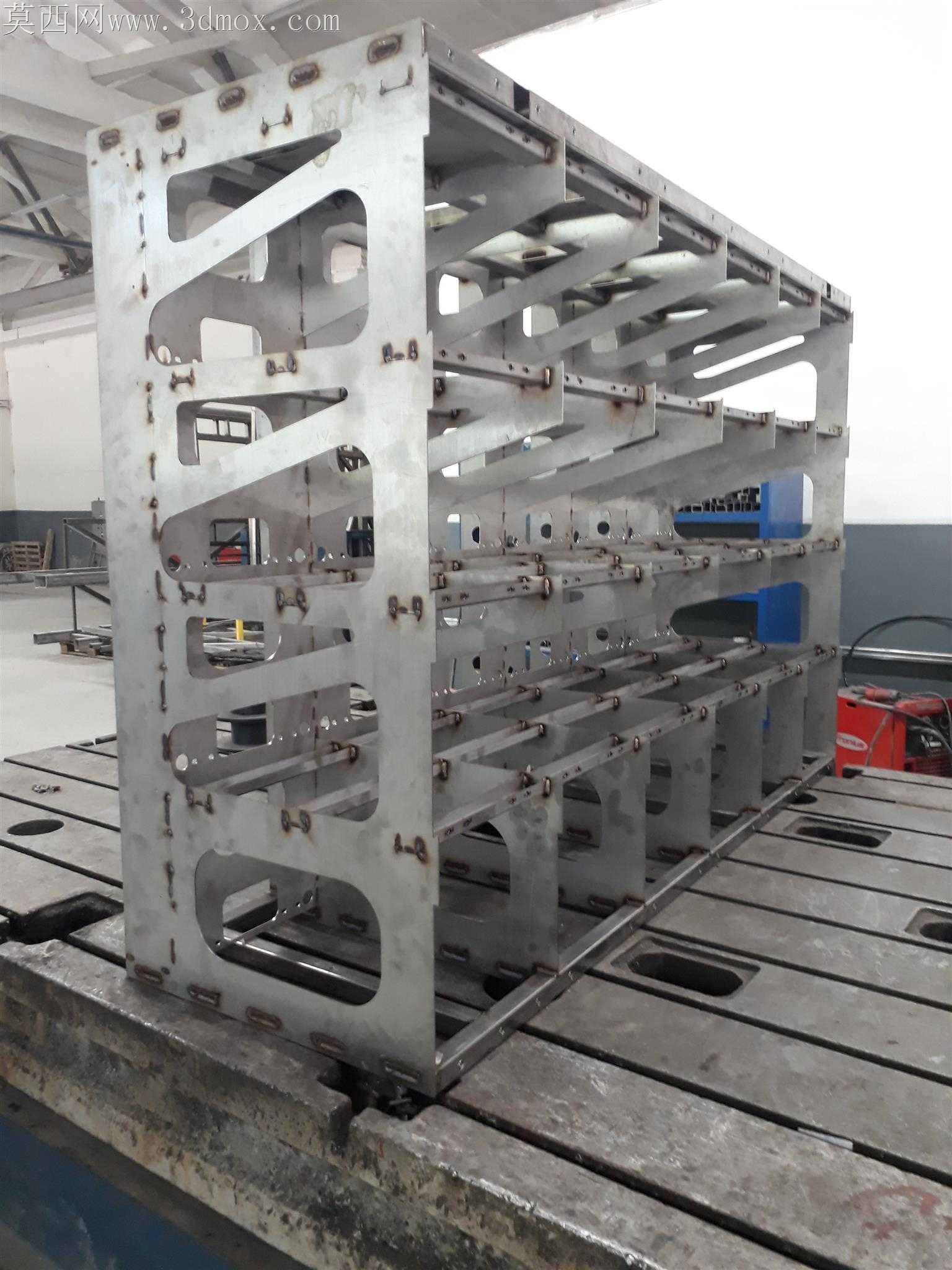

刚拿到这套电池架的需求时，最先要解决的是现场安装时型材拼接的毛刺刮伤电池模组绝缘层的问题，之前做过的同类支架就出现过安装工人没打磨焊口，划坏模组蓝膜导致绝缘测试不过的情况，所以这次在框架所有和模组接触的棱边位置都做了内凹翻边处理，不用后期额外打磨倒角，切割下料的时候直接一体冲压成型，省了后续工序的人工成本。

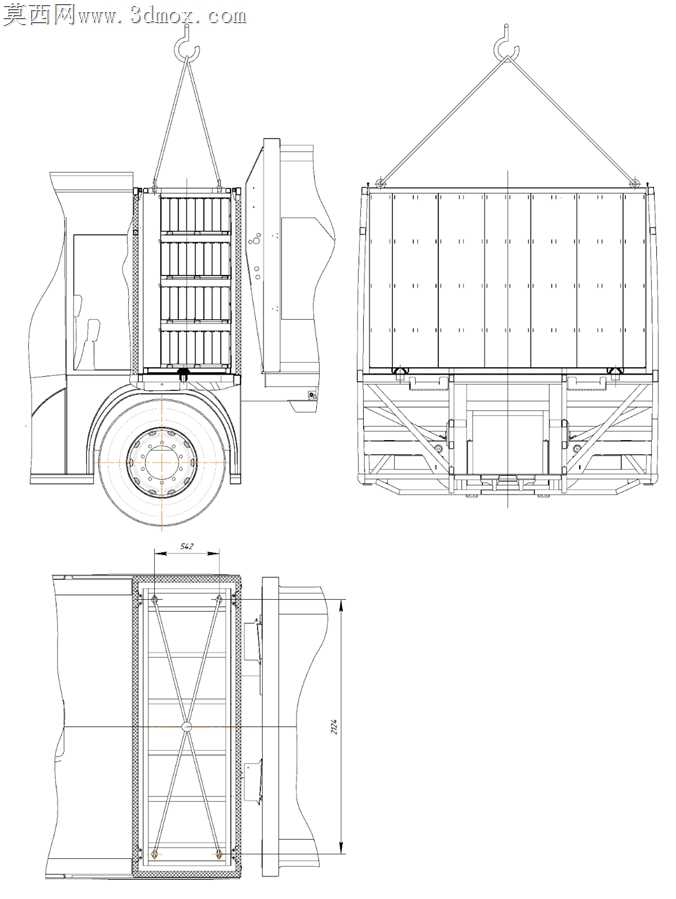

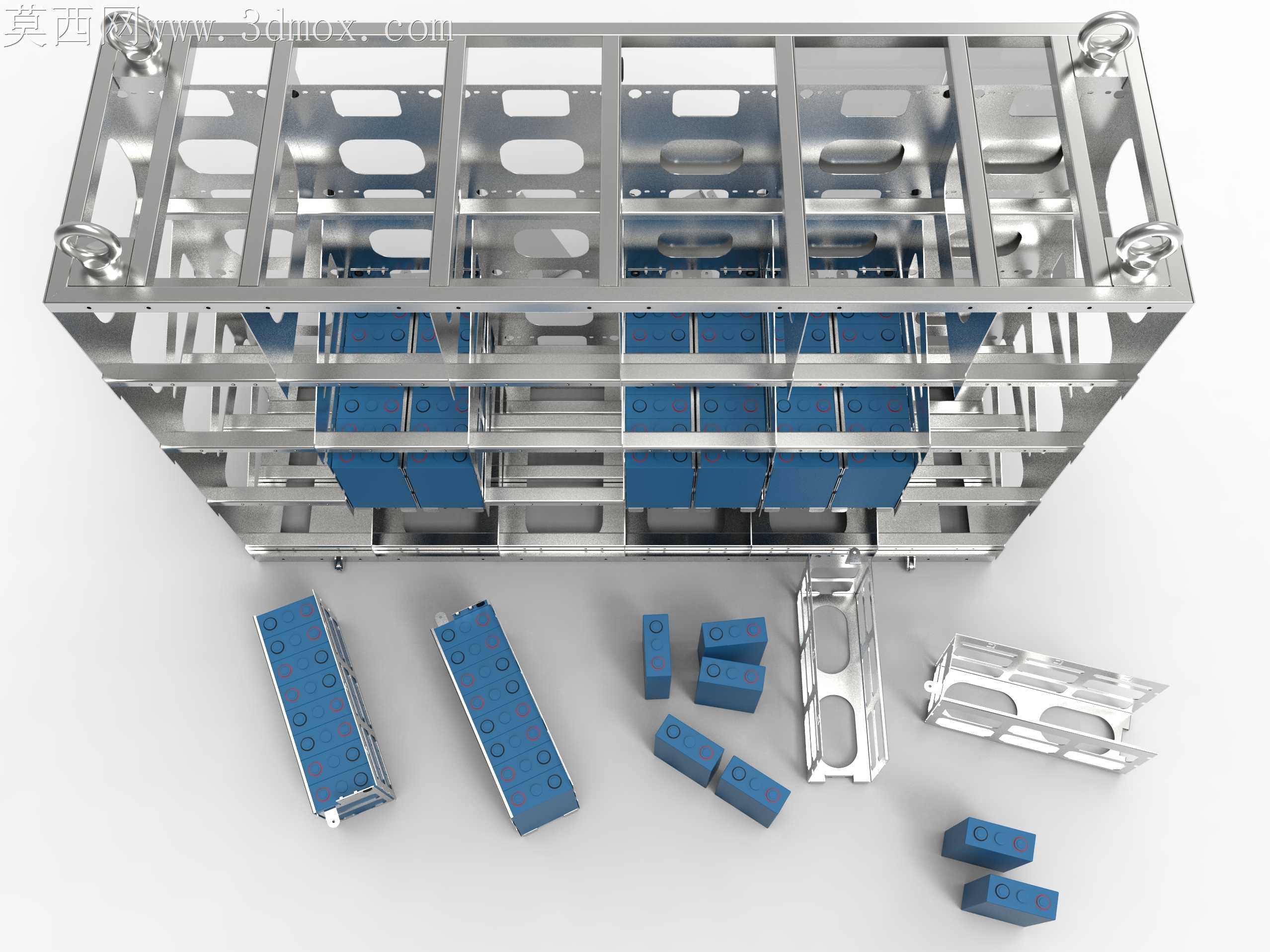

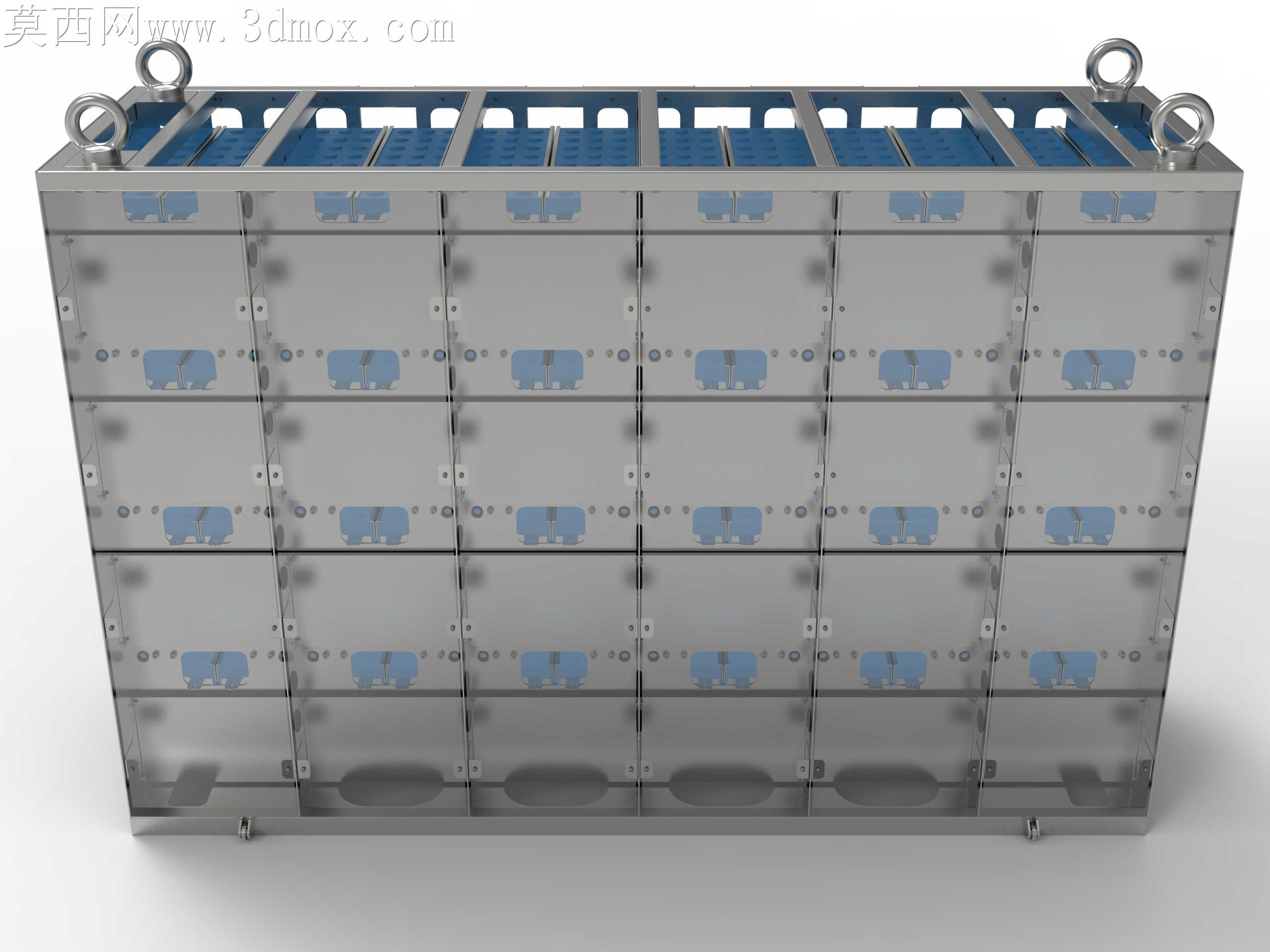

做装配公差匹配的时候，特意把每层电池模组的安装位预留了0.3mm的间隙，之前踩过跨软件转档的坑，不同格式互导的时候曲面会有微小的形变，要是按零公差做，实际装配的时候模组卡进去会蹭到侧边的框架梁，现场撬装很容易把模组外壳磕变形。顶部的吊环位置特意做了加厚的衬板焊接，之前算承重的时候发现如果只把吊环焊在薄的框架顶板上，起吊的时候整架带电池的重量会把顶板拉变形，衬板直接和竖向的主承重梁焊成一体，起吊的力直接顺着主梁传到整架结构，不会出现局部应力集中撕裂板材的情况。

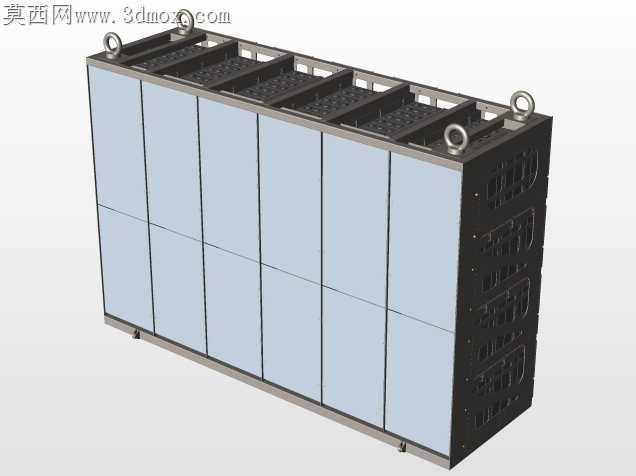

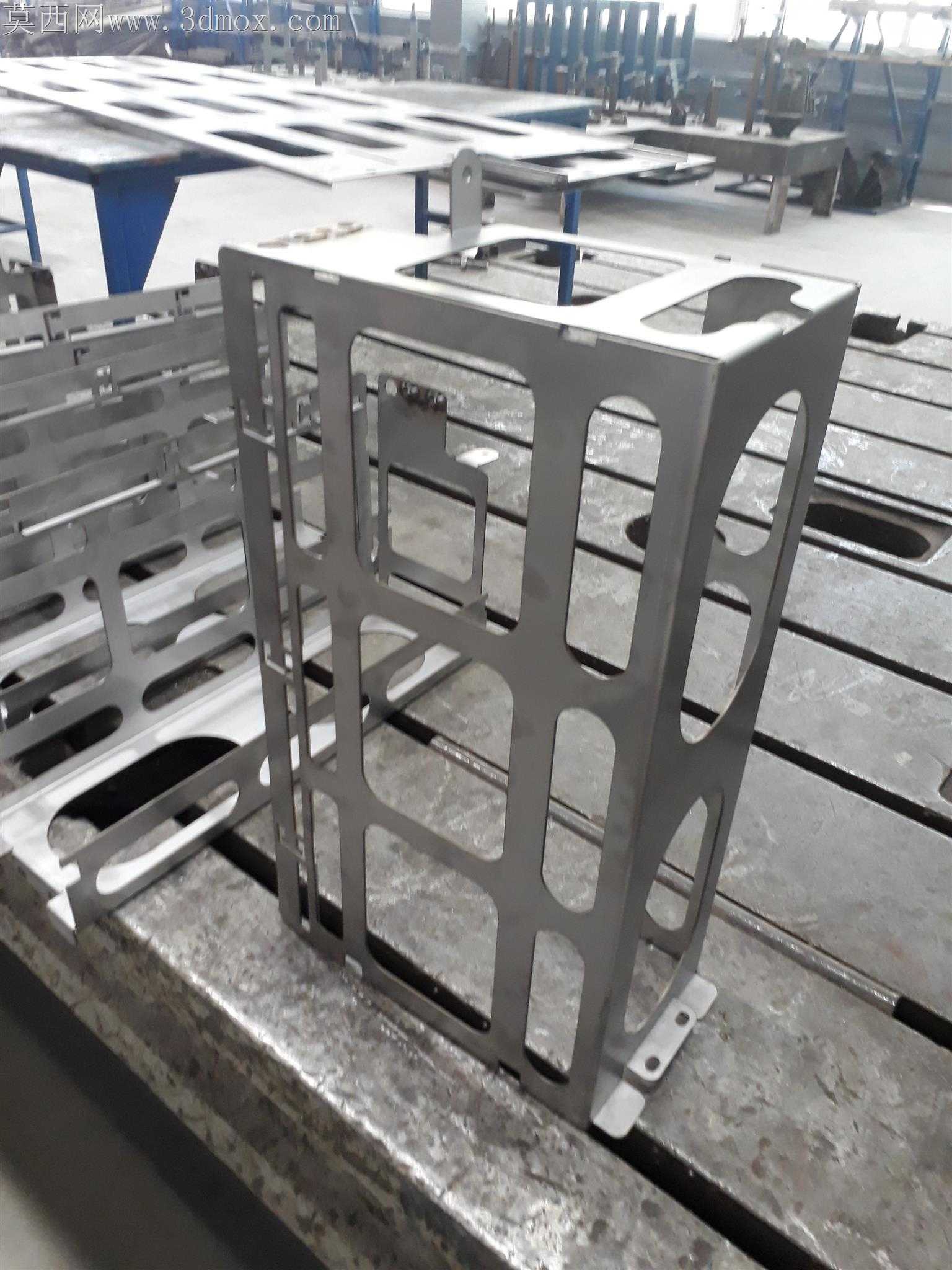

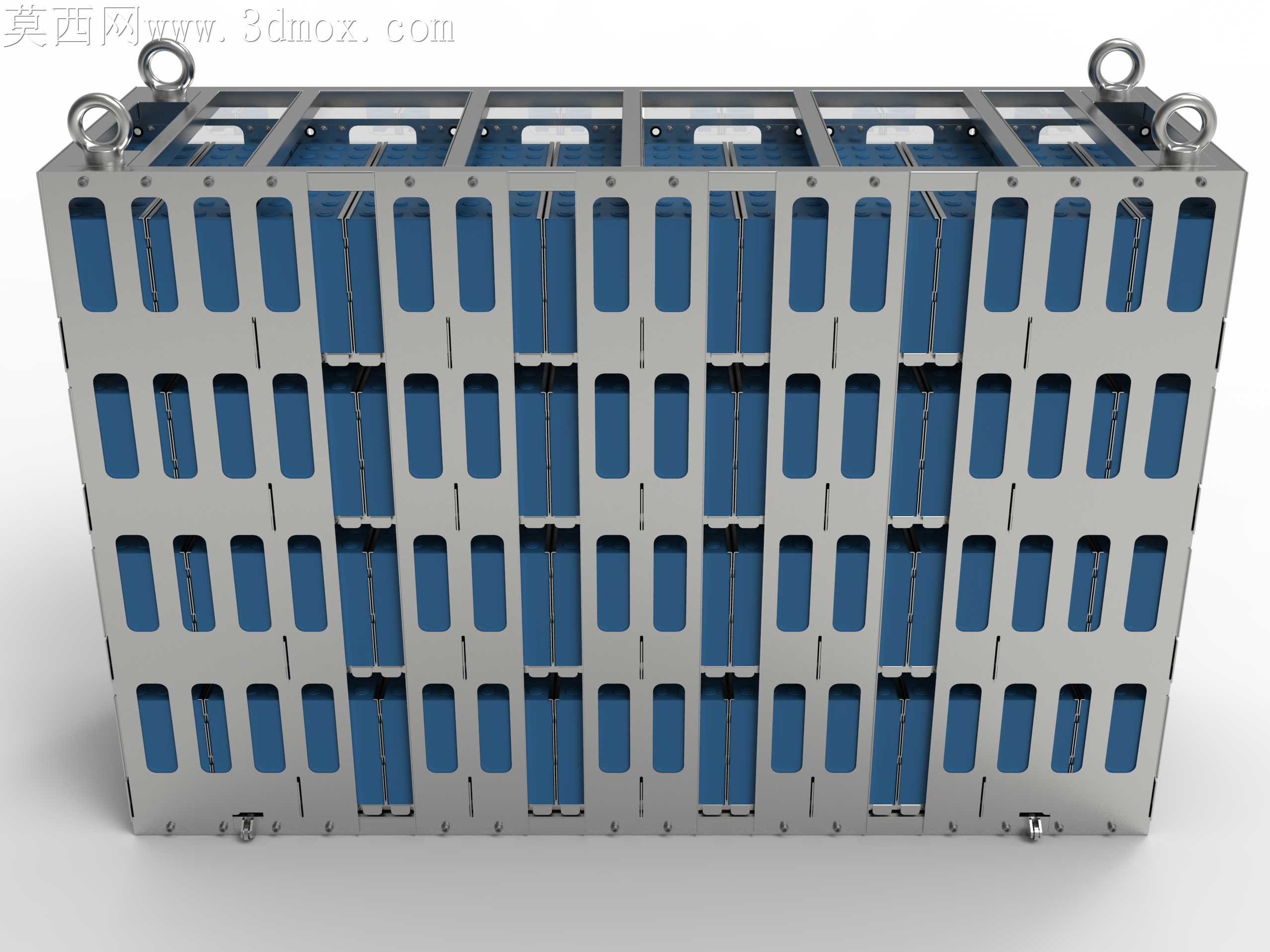

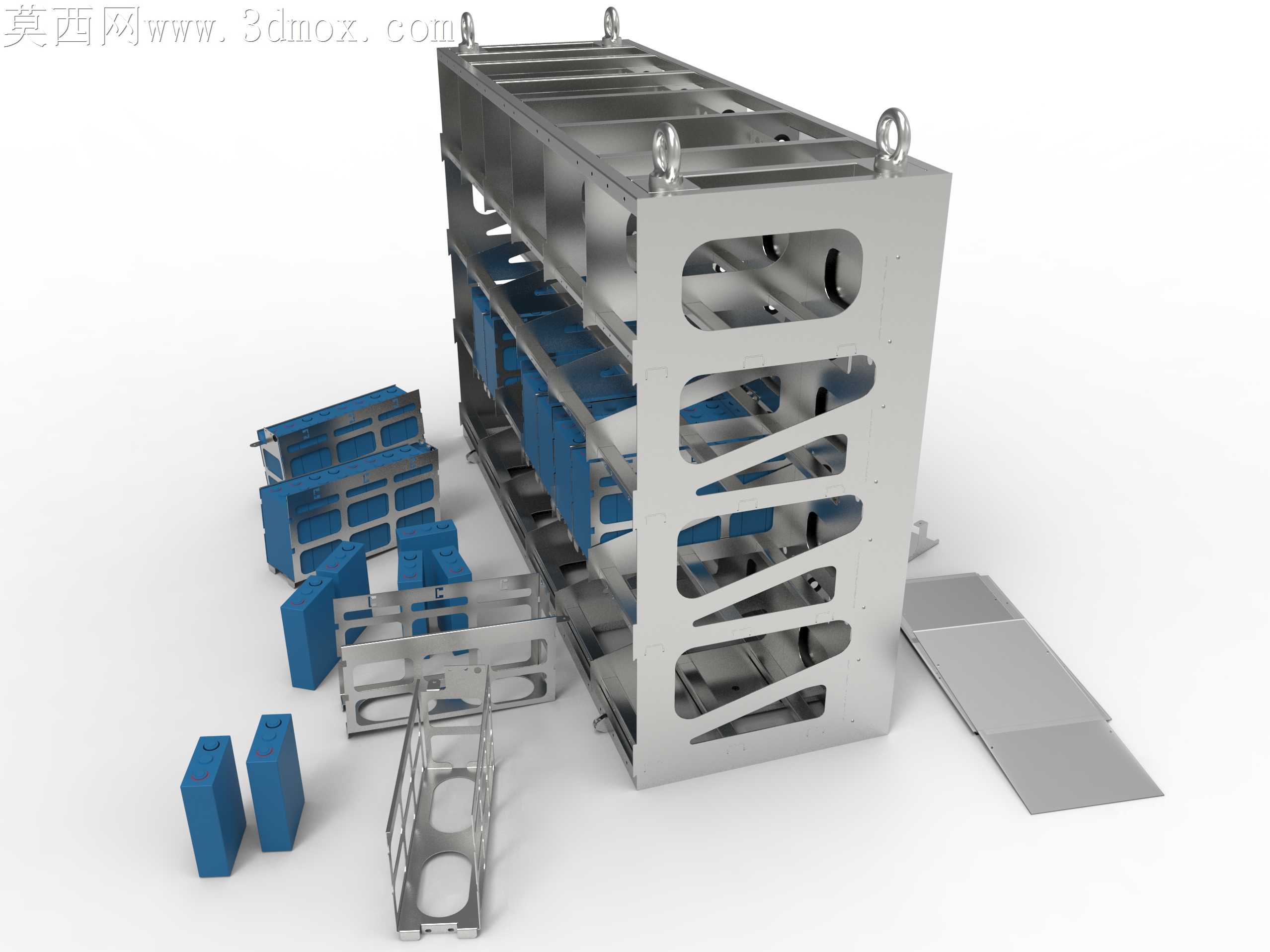

结构优化的时候把原来整面的侧封板改成了带椭圆减重孔的镂空结构，一开始想做圆孔，后来算通风量的时候发现椭圆孔的过风面积更大，还能在不降低框架结构强度的前提下减轻整体重量，毕竟整架装满电池之后总重量不小，框架自身轻一点，现场搬运和楼层承重的压力都能小很多。每层的模组滑轨都做了定位卡槽，不用现场量尺寸调位置，模组顺着滑轨推到底就刚好卡在接线端子的对应位置，不会出现装完之后端子对不上要重新移位的麻烦。

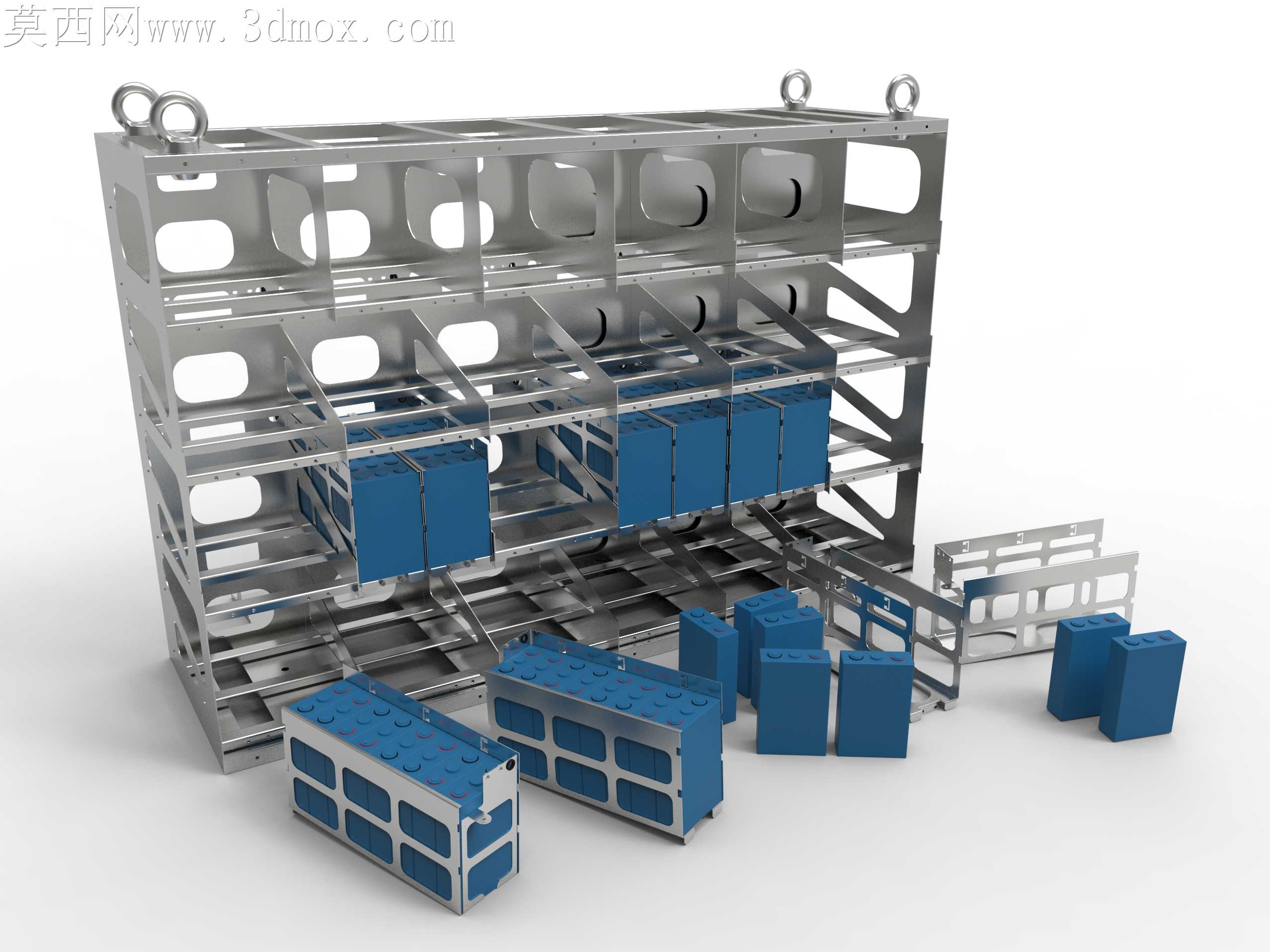

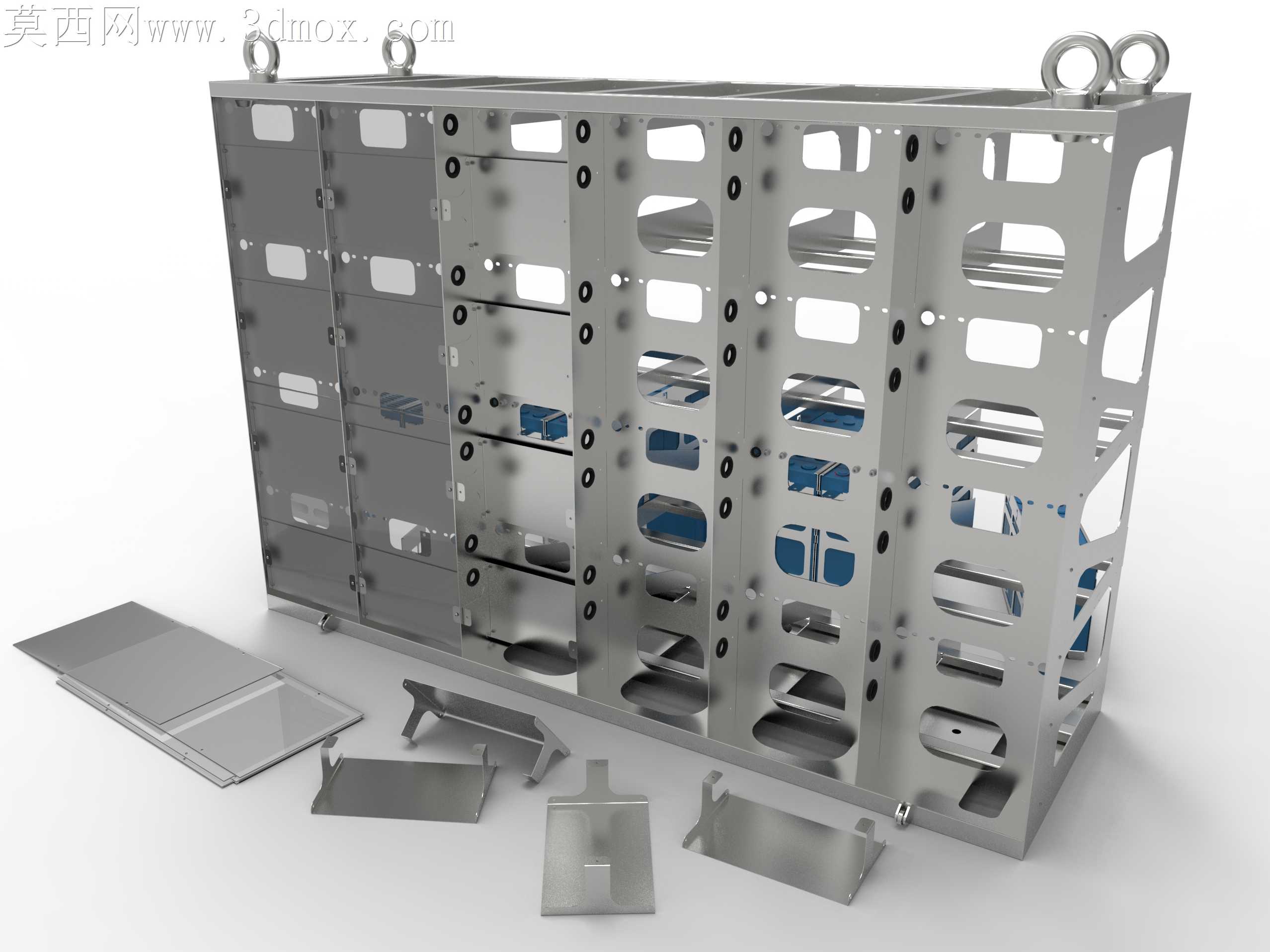

考虑到后期维护的需求，侧面的横梁都做了快拆的连接结构，不用整架拆解就能单独更换某一层的故障电池模组，之前的老结构要拆半面框架才能掏出中间的模组，维护一次要花大半天，现在只要拆掉对应层的两根侧梁就能直接把模组抽出来，省了不少运维的时间。底部的支撑脚特意做了可调高度的设计，现场地面不平整的时候不用垫铁片，拧调整脚就能把整架调水平，避免因为架体倾斜导致模组受力不均，长期使用出现内部电芯错位的问题。做渲染的时候特意把不同规格的电池模组都摆出来对应安装位，就是为了能直观看到每个位置的适配尺寸，避免生产的时候搞错模组的排布顺序，框架上的每个安装孔位都对应了不同容量模组的固定点，后续要是换用其他尺寸的同系列模组，不用重新打孔就能直接适配。
