8引脚SOIC贴片集成电路三维建模作品

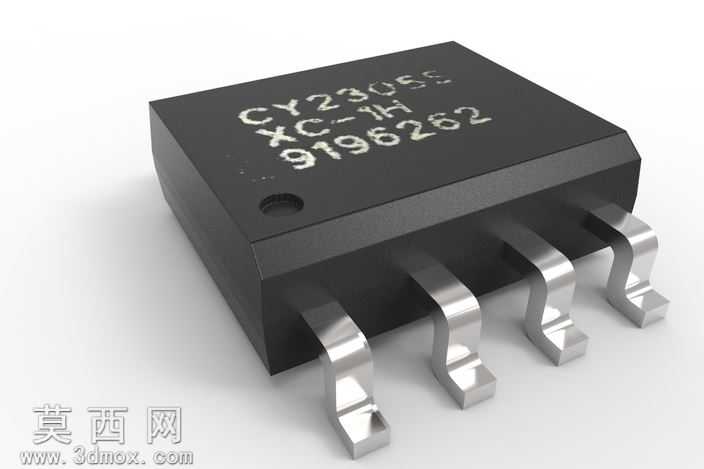

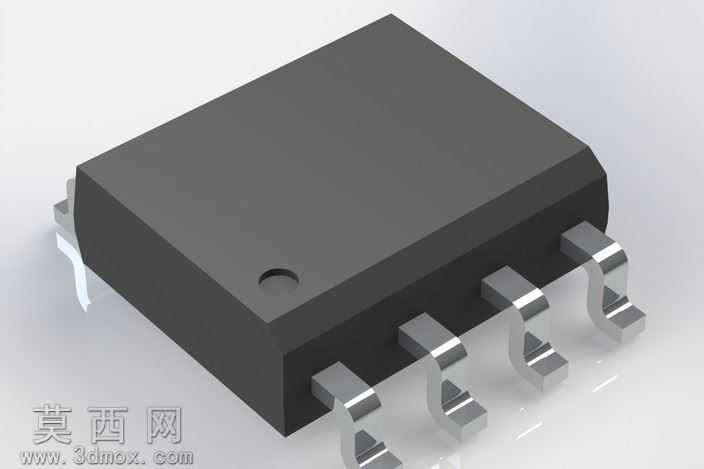

本作品为8引脚小外形集成电路SOIC8封装的三维建模成果，建模过程以真实工业级贴片芯片的实物参数为基准，在三维建模环境中首先完成整体轮廓的草绘搭建，精准还原封装本体的长方体倒角结构，本体边缘的微小过渡圆角完全参照量产芯片的注塑成型公差设置，避免生硬直角带来的失真感。建模阶段重点处理引脚结构，每一个鸥翼型引脚都单独绘制折弯路径，精准还原引脚从本体引出后的水平延伸段、向下折弯段、底部焊接平段的三段式结构，引脚的厚度、宽度、相邻引脚间距严格遵循SOIC8封装的标准尺寸规范，引脚与本体衔接处的微小注塑包边结构也做了细节还原，保证结构符合真实芯片的生产工艺特征。材质渲染环节，封装本体采用哑光黑色环氧树脂材质，调整材质的粗糙度参数还原塑封材料的微磨砂质感，本体表面的丝印区域做了轻微的凹凸质感处理，模拟激光印字的真实触感；引脚部分采用镀锡金属材质，调整金属反射率与高光参数，还原镀锡层略带柔和反光的金属质感，同时在引脚折弯处做了细微的磨损质感处理，模拟生产运输过程中产生的轻微痕迹。设计过程中充分考虑模型的可复用性，将引脚间距、本体长宽、引脚折弯半径等核心参数设置为可驱动变量，后续可通过调整参数快速适配不同引脚数的同系列SOIC封装器件，无需重复从零建模。场景搭建采用纯白无影展示环境，添加柔和的多组面光源，避免硬阴影遮挡芯片的结构细节，渲染角度选取45度俯视视角，可同时完整展示本体顶面的丝印区域与侧面的引脚折弯结构，清晰呈现SOIC8封装的典型外观特征，模型的结构精度可用于电子装配仿真、PCB布局演示、产品宣传渲染等多个场景，能够准确还原该类贴片芯片在装配、展示环节的真实视觉效果。
