5毫米孔径轴夹紧枢纽结构设计

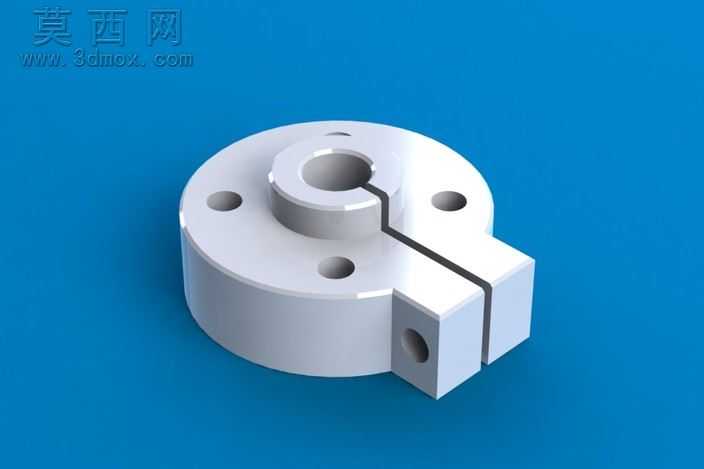

本作品为适配5毫米直径轴的夹紧枢纽结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工公差规范，对所有配合面、安装孔位的尺寸精度做了对应约束，确保后续生产加工的可实现性。模型整体采用一体式法兰基座搭配开口夹紧臂的结构设计，基座部分设置四个均匀分布的沉头安装孔，可通过标准紧固件将整个枢纽固定在设备安装平面上，保证安装后的结构稳定性。中部的轴孔为核心配合部位，孔径严格匹配5毫米轴径，开口缝隙从轴孔位置延伸至前端夹紧臂，夹紧臂上预留横向锁紧孔，通过紧固件锁紧时可让开口产生均匀形变，从而抱紧穿入孔内的轴体，实现无间隙的轴系固定，同时也方便轴的轴向位置调整与拆装。渲染阶段采用哑光金属质感材质模拟实际铝合金加工件的表面效果，搭配纯色背景突出结构细节，对开口缝隙、孔位边缘、安装面的光影做了精细化调整，能够清晰展示各部分的结构特征与装配关系。设计过程中充分考虑了夹紧力的均匀分布，避免局部应力集中导致的轴体损伤或者夹紧失效，整体结构紧凑，安装占用空间小，可广泛应用于小型自动化设备、传动机构、实验装置的轴系固定场景，既可以传递一定的扭矩，也可以作为轴端的定位支撑部件使用，结构设计兼顾了实用性与加工便利性，所有棱角处均做了合理的倒角处理，既去除加工毛刺，也提升了零件的装配安全性。
