工业级防水大功率对插电源连接组件

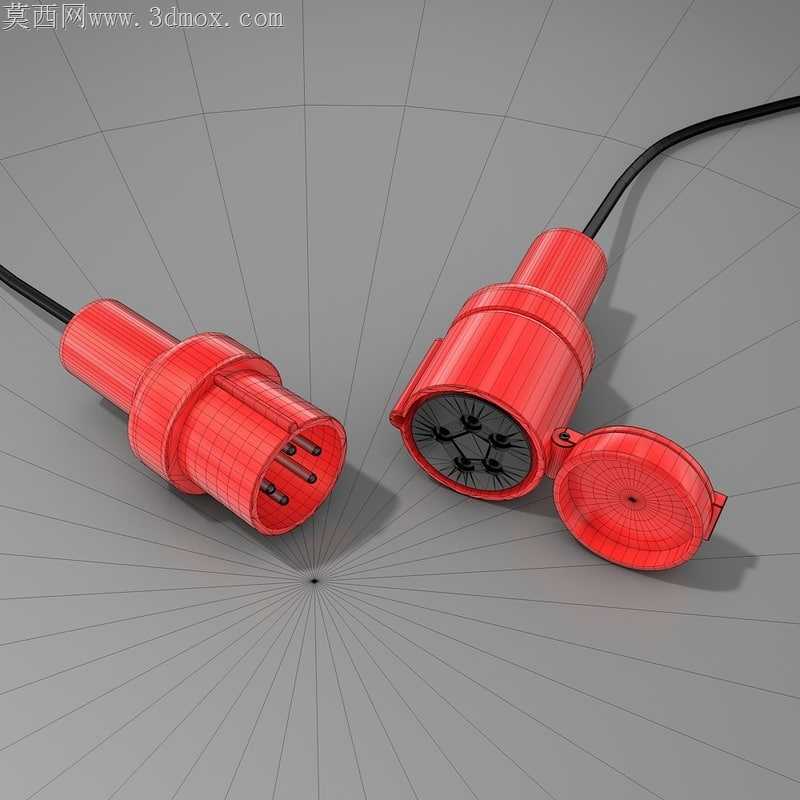

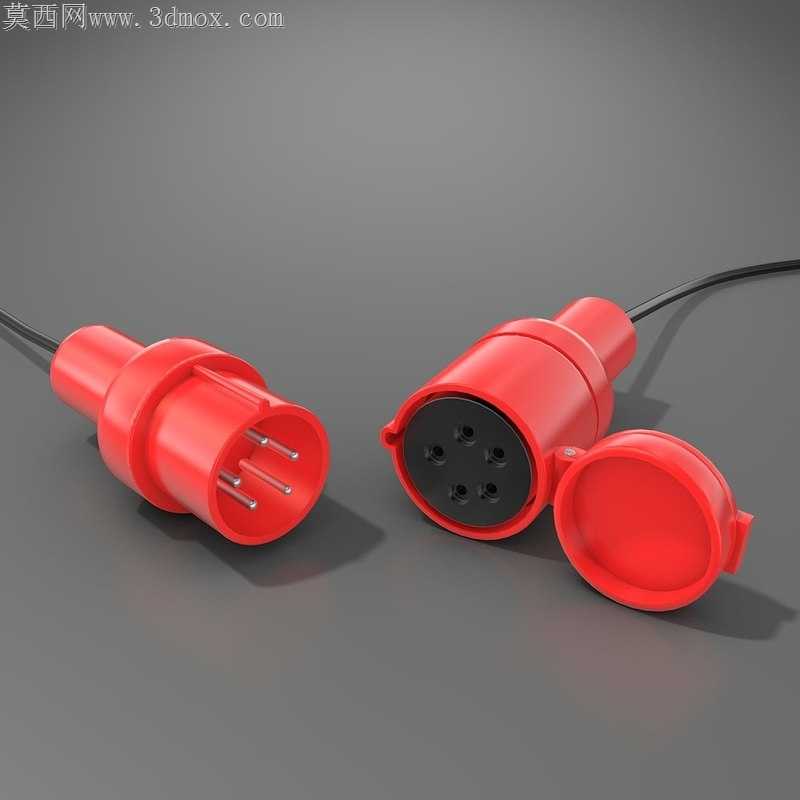

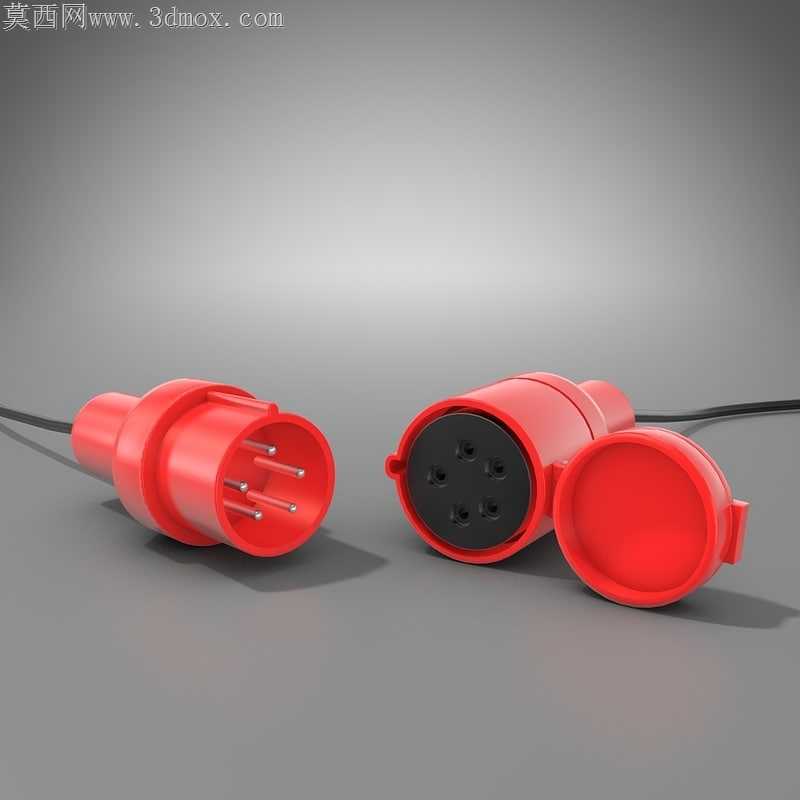

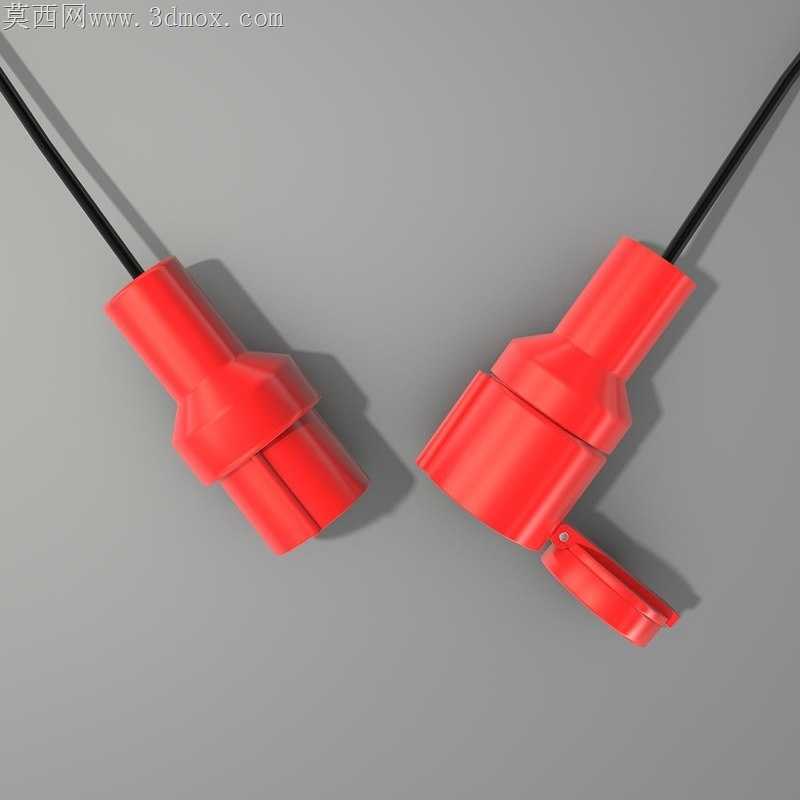

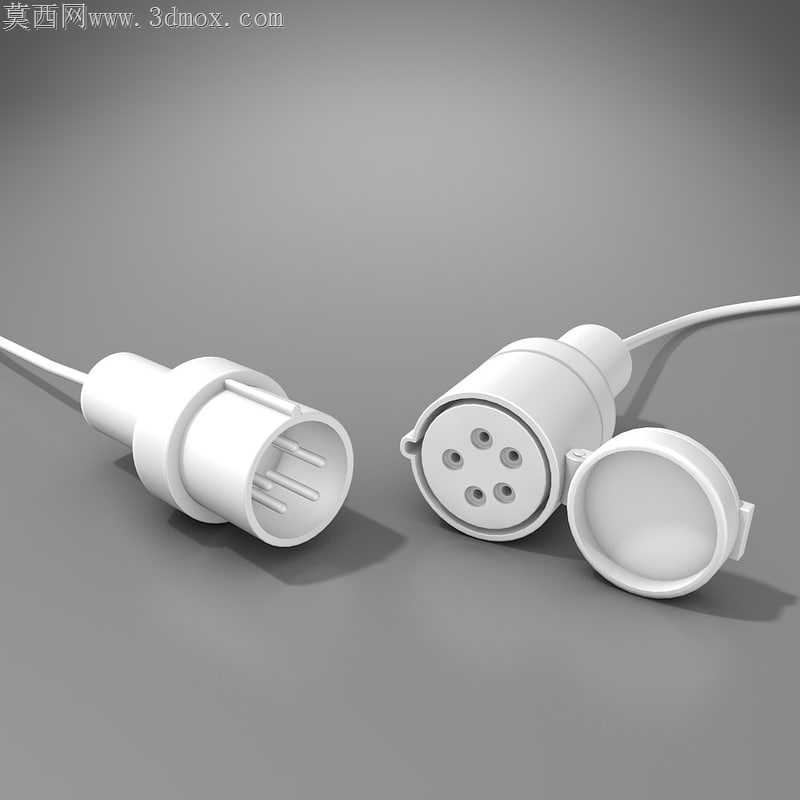

上次车间户外临时布线，普通插头淋了场小雨直接烧蚀，连带着拖线板内部铜片都熔了半片，拆下来看插针间隙里积的水混着灰尘直接拉弧，才想着做这套适配户外工况的连接组件。一开始做插合面的密封结构，总想着把橡胶圈做厚点提升防水等级，试装的时候才发现过盈量超了0.2mm，插合的时候要费很大力气，拔开的时候密封圈还容易被公头端面的锐边刮出卷边，反复调整了三次密封圈的截面尺寸，把公头插针根部的倒角从C0.5加到C1.2，才解决插拔卡滞和密封圈刮损的问题。母头端的防护盖一开始是做的分体挂绳设计，打样回来发现工人现场操作的时候经常把挂绳扯断，盖子丢了之后防护直接失效，干脆改成和本体一体的软胶连接桥，开合角度做到120度，盖合的时候边缘有一圈定位凸台，卡进母头端面的凹槽里，哪怕被高压水枪冲也不会脱开。插针的固定结构一开始是直接注塑包胶，试温循测试的时候，-20度环境下塑料收缩率和铜插针不匹配，插针根部出现了细微的缝隙，水汽顺着缝隙进到线缆压接位置，后来在插针中部加了一圈滚花卡位，注塑的时候胶料嵌进滚花缝隙里，做完高低温循环后拆检，再也没出现缝隙渗漏的问题。跨软件转档的时候，一开始把渲染用的外观曲面直接导进结构件里，导致公母头插合的时候出现了0.1mm的面干涉，实际生产开模的时候会直接导致装不上，特意把配合面的公差带做了区分，公头插合外圆做负公差，母头内孔做正公差，中间预留密封圈的压缩空间，哪怕量产的时候注塑件有轻微的收缩变形，也能保证顺畅插合。线缆出口的位置做了喇叭口的应力释放结构，之前用的普通插头，线缆反复弯折之后线芯容易在根部断裂，特意把弯折区的软胶硬度调到邵氏60度，模拟1000次180度弯折测试后，线芯没有出现断股，外被也没有开裂。做内部铜件导电结构的时候，没有用市面上常见的薄铜片铆接结构，而是用整根铜棒车削的插针，和线缆压接的位置做了三道防滑压痕，压接之后拉脱力能到200N以上，哪怕现场拖拽线缆也不会出现松脱断电的问题。母头内部的插孔做了收口的弹性结构，插针插进去之后接触面积比普通插孔大30%，大电流通过的时候温升更低，长时间满负载工作也不会出现插片发烫软化的问题。
