PCB安装式三芯卡侬公插座结构设计

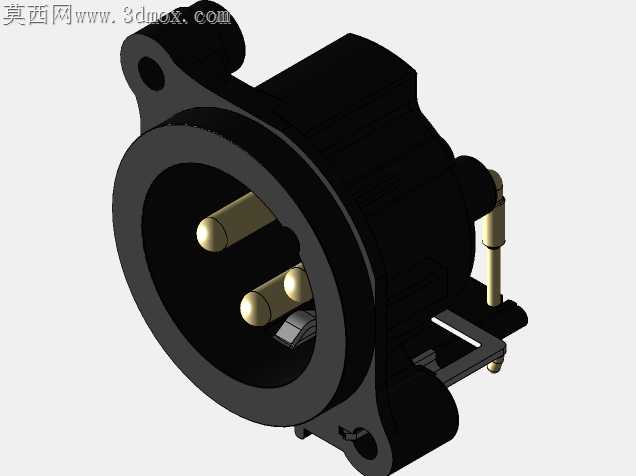

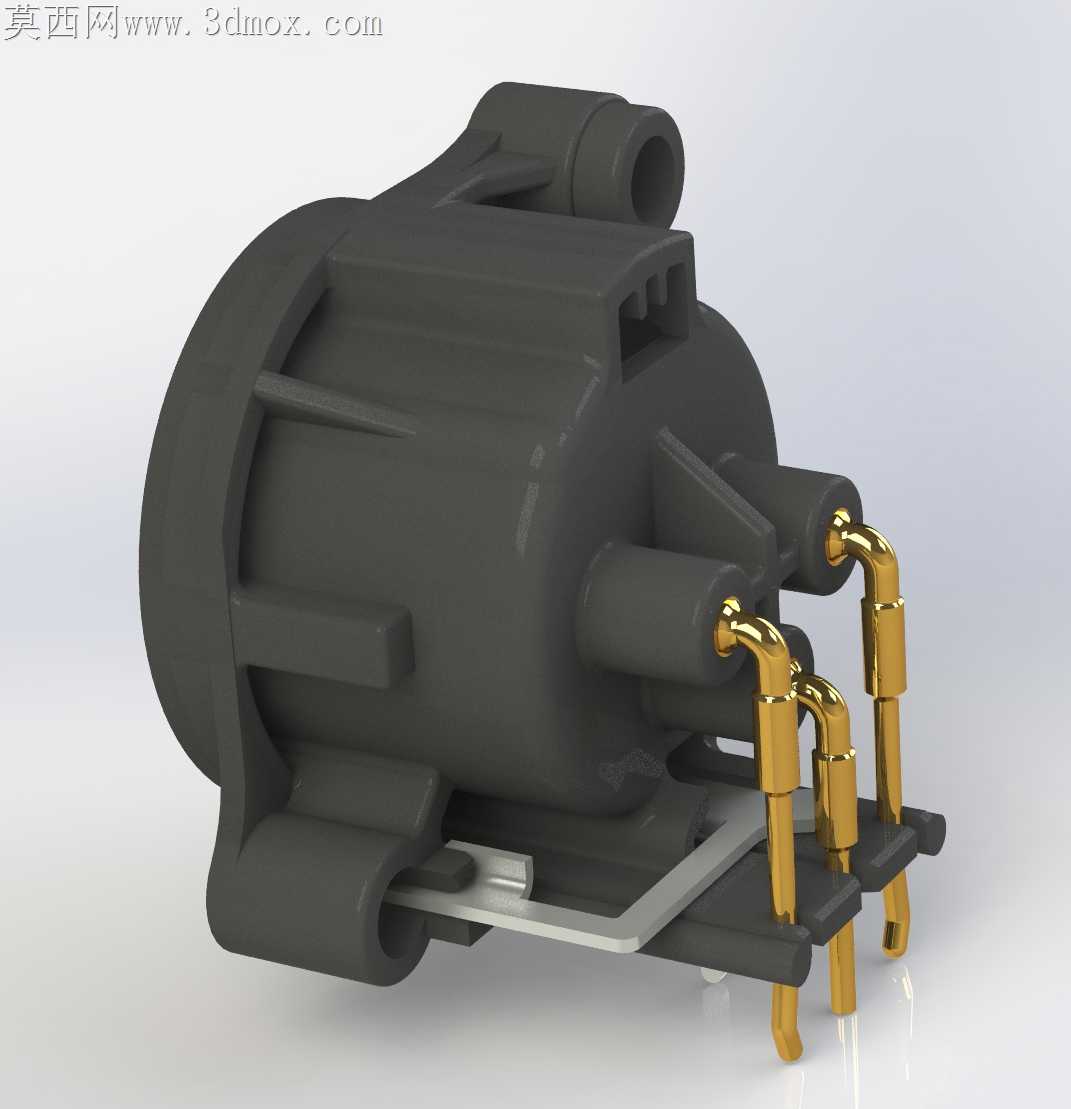

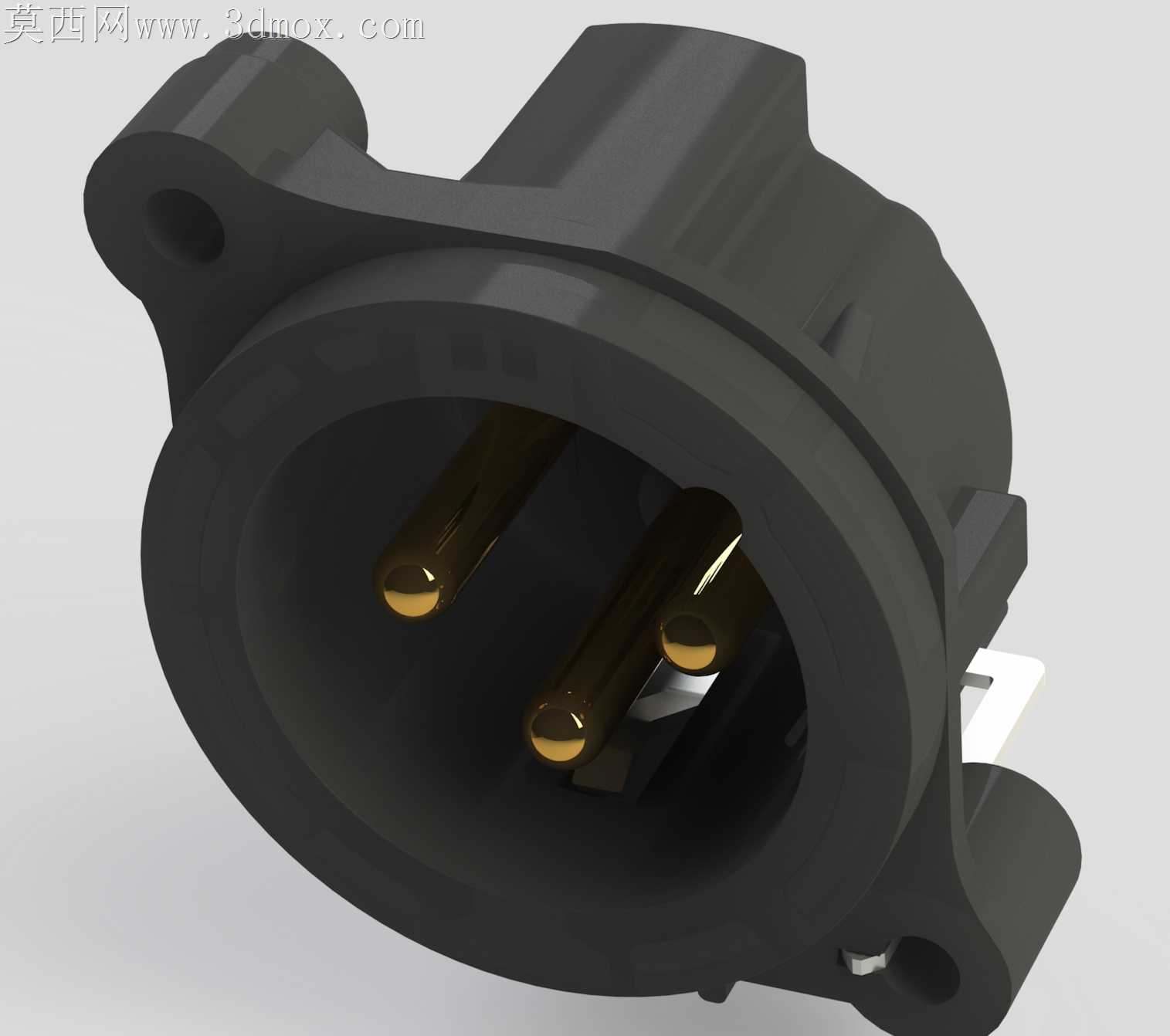

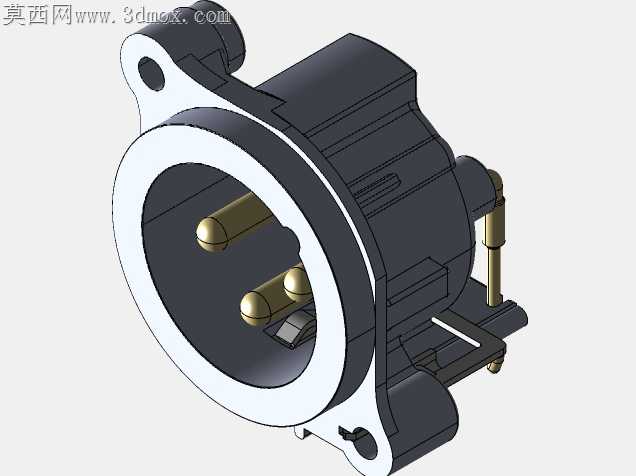

刚拿到手的样品外壳边缘有细微的注塑飞边，插针根部的包胶位置有0.02mm的错位，第一次试装的时候插针和PCB焊盘对孔偏了近0.1mm，反复调整了三次安装法兰的定位孔距才解决对位问题。底盘和外壳的接地结构特意做了独立弹片，没有直接和1号信号引脚连通，避免音频传输时的共地干扰，之前做过的几款卡侬座把接地脚和信号脚做在同一条铜排上，现场测试的时候底噪一直压不下去，这次特意把接地路径单独分离，弹片的弹力做了三次调校，太松的话外壳接地电阻超标，太紧的话装配时弹片容易被外壳压溃变形。固定弹簧的限位槽深度改了两版，第一版槽深留了1.2mm，弹簧装配后容易在槽内窜动，插拔插头的时候弹簧会歪，导致卡爪锁止力度不均匀，把槽深加到1.8mm之后，弹簧的径向窜动量控制在0.1mm以内，插拔手感均匀很多，也没有出现卡滞的问题。特意取消了侧面的锁止按钮，做水平方向的直插结构，适配紧凑空间内的PCB板安装场景，之前带按钮的款式在高密度安装的设备里，按钮容易被旁边的元件挡住，插拔的时候没法顺利按到解锁键，去掉按钮之后靠插针的接触弹力和外壳的限位结构保持连接，插合后的保持力能达到50N以上，完全满足音频设备的连接可靠性要求。跨格式转档的时候特意检查了插针的曲面公差，之前转STEP格式的时候插针的圆柱面容易出现破面，这次把插针和塑胶外壳的配合间隙留了0.05mm，转档后没有出现面重叠或者缝隙过大的问题，渲染的时候特意把塑胶外壳的磨砂质感和插针的镀金层反光做了区分，能直观看到内部的接地弹片和固定弹簧的位置。量产的时候特意把安装法兰的两个固定孔做了0.2mm的让位公差，就算PCB板的安装孔位有轻微偏差也能顺利装配，不用强行拧螺丝导致塑胶外壳开裂，插针的焊脚长度留了2.3mm，刚好能穿过标准1.6mm厚的PCB板，波峰焊的时候焊锡不会顺着焊脚爬到插针的接触部位，避免接触不良的问题。
