可变参数式汽车轮毂轮胎组合三维设计

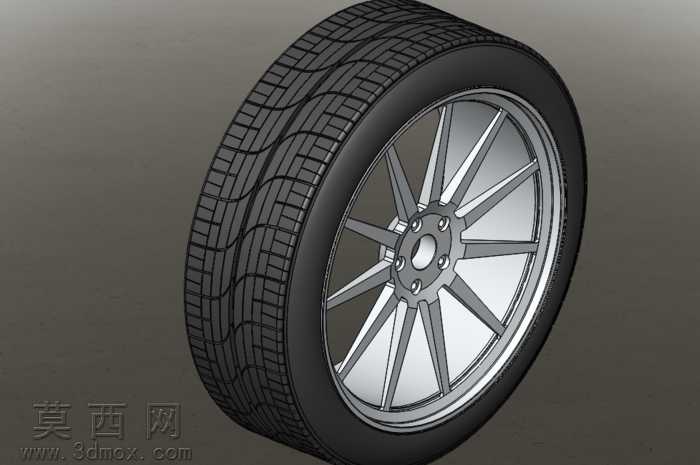

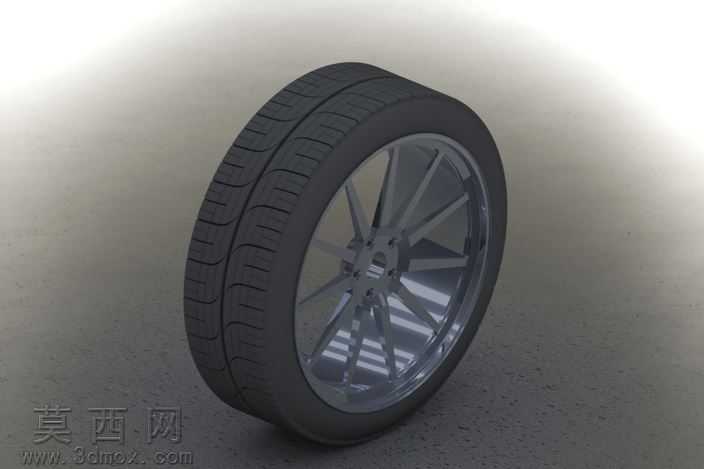

本作品为参数化驱动的汽车驱动轮轮毂与轮胎组合三维模型，采用SolidWorks软件完成全流程建模设计，核心设计思路为实现关键尺寸的可变量调整，适配不同规格车型的轮组设计需求。建模过程中，轮毂部分采用多特征参数关联设计，将轮辋直径、轮辋宽度、轮辐数量、螺栓参数、螺栓分布圆直径、ET偏距等核心尺寸设置为可编辑变量，通过全局方程式绑定各特征的尺寸关联，修改任意参数时模型可自动完成特征重构，无需重复绘制草图与调整特征顺序。轮毂轮辐采用多辐条放射式结构，建模时先绘制单根轮辐的截面草图，通过圆周阵列完成整体轮辐结构，再对辐条边缘做圆角过渡处理，还原真实轮毂的流线型造型；轮毂中心的螺栓孔、定位孔采用拉伸切除与阵列命令完成，中心装饰盖区域做分层凸台设计，还原民用改装轮毂的细节结构。轮胎部分同样采用参数化设计逻辑，将轮胎宽度、扁平比、轮胎内径、胎面宽度等尺寸纳入变量控制体系，胎面花纹采用分区建模方式，先绘制单组纵向排水槽与横向花纹块的截面轮廓，通过包覆、阵列命令完成整个胎面的花纹排布，胎侧区域做平滑曲面过渡，还原橡胶轮胎的曲面弧度。材质与渲染环节，轮毂部分赋予抛光金属铝合金材质，调整材质反射率与粗糙度参数，模拟亮面锻造轮毂的金属光泽，边缘切削区域做高反光处理，还原真实轮毂的车削加工质感；轮胎部分赋予哑光黑色橡胶材质，添加细微的颗粒质感贴图，模拟橡胶材质的漫反射特性，胎面花纹的沟槽区域做轻微的深色处理，增强花纹的立体感。整体模型装配时采用同轴心与端面重合配合，保证轮毂与轮胎的装配位置精准，模型可直接用于整车装配验证、轮组性能仿真、改装效果展示等场景，参数化的设计逻辑可大幅提升同系列不同规格轮组的设计效率，无需从零开始建模，仅需调整对应参数即可快速生成新的轮组模型，适配不同车型的轮辋匹配需求。
