参数化可变尺寸汽车轮辋结构设计

　　汽车轮辋作为整车行走系统的核心承载部件，直接关联轮胎装配适配性、行驶动态稳定性与底盘受力传递效率，日常设计工作中常遇到不同车型、不同轮胎规格的轮辋适配需求，传统固定尺寸建模每次调整规格都需要重新绘制草图、重建特征，重复工作量极大，很容易在特征重建时出现参考丢失、约束报错的问题。这款参数化轮辋的设计核心是通过全局变量驱动所有关键尺寸，把轮辋设计中需要反复调整的参数全部纳入变量管控体系，从根源上解决多规格轮辋重复建模的痛点。

　　从实际应用场景来看，这类参数化轮辋模型可覆盖从家用紧凑型轿车到中大型SUV、入门性能车的轮辋选型需求，设计时将车轮直径的可调区间覆盖常规民用车型的常用尺寸范围，轮宽参数适配不同扁平比轮胎的安装要求，轮辐数量可根据造型风格与散热需求调整，螺栓孔的分布参数适配常见的乘用车轮毂孔距规格，轮辐厚度、安装面定位参数也都设置了合理的可调区间，所有参数调整后模型可自动完成特征重建，不需要手动修改单个草图或特征尺寸。

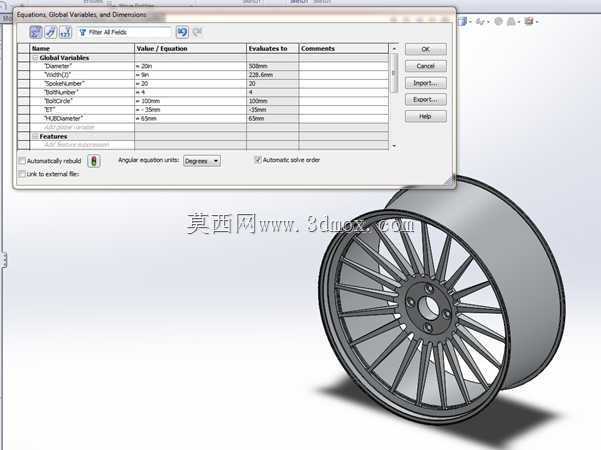

　　设计思路上完全遵循Top-Down的参数化建模逻辑，先梳理轮辋所有关键尺寸的关联逻辑：轮辋胎圈座直径与车轮直径直接关联，轮辐安装孔的分布圆直径与螺栓数量、孔距参数联动，轮辋安装面的偏置距离直接决定轮距变化量，所有关联关系都在全局变量中设置好公式约束，调整主参数时从属参数会自动匹配更新，不会出现尺寸冲突。建模过程中特意规避了容易导致参数化失效的硬编码尺寸，所有圆角、拔模斜度等工艺特征都关联到对应的主参数上，调整轮辋整体尺寸时，工艺特征会按比例同步更新，不会出现圆角过大或过小、拔模角度不符合铸造工艺要求的问题。

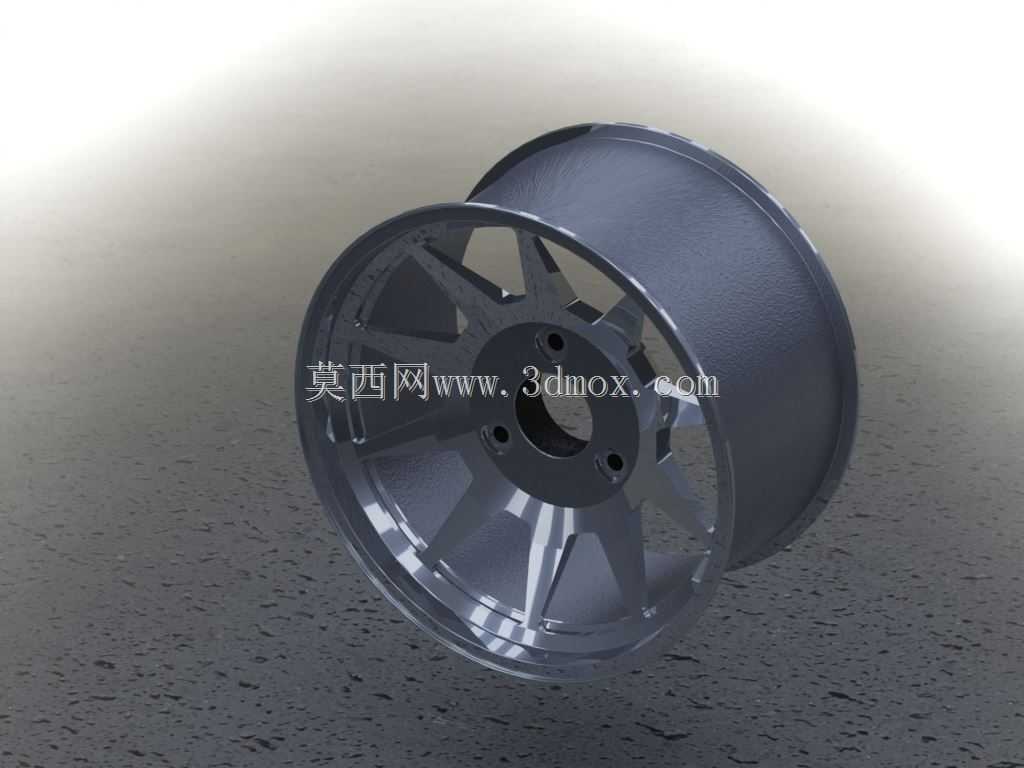

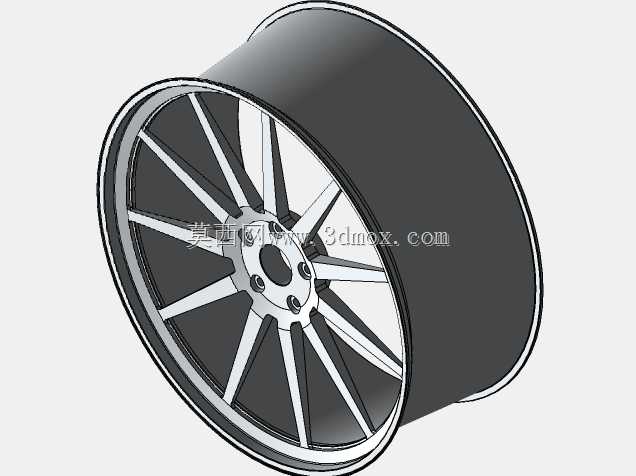

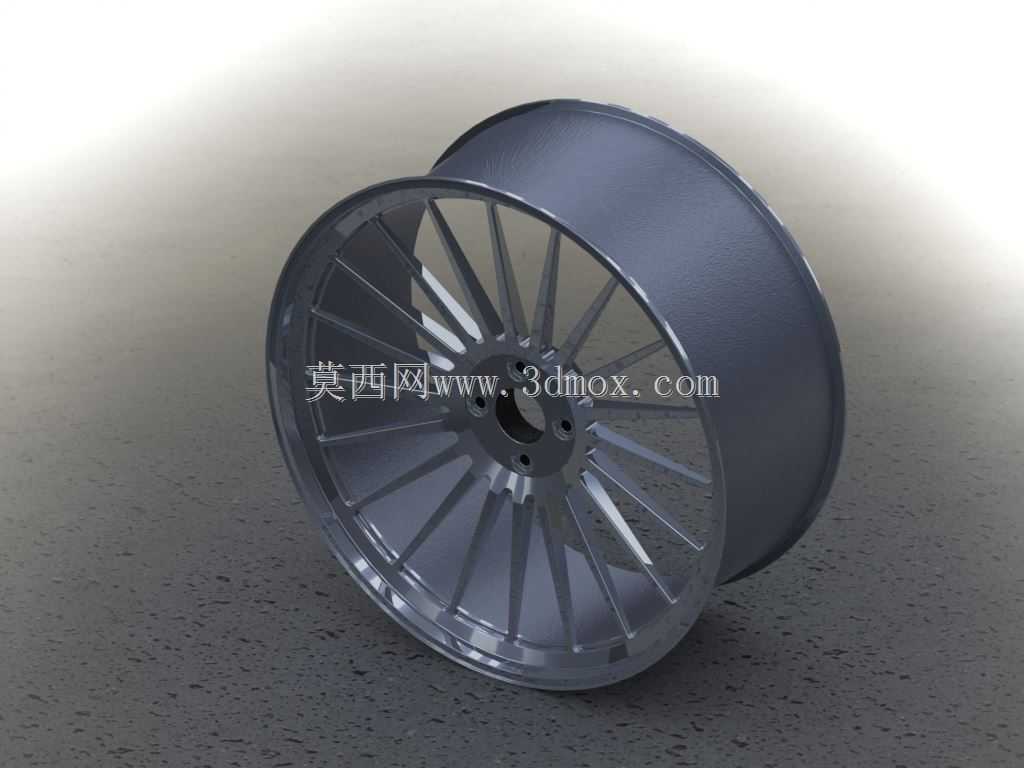

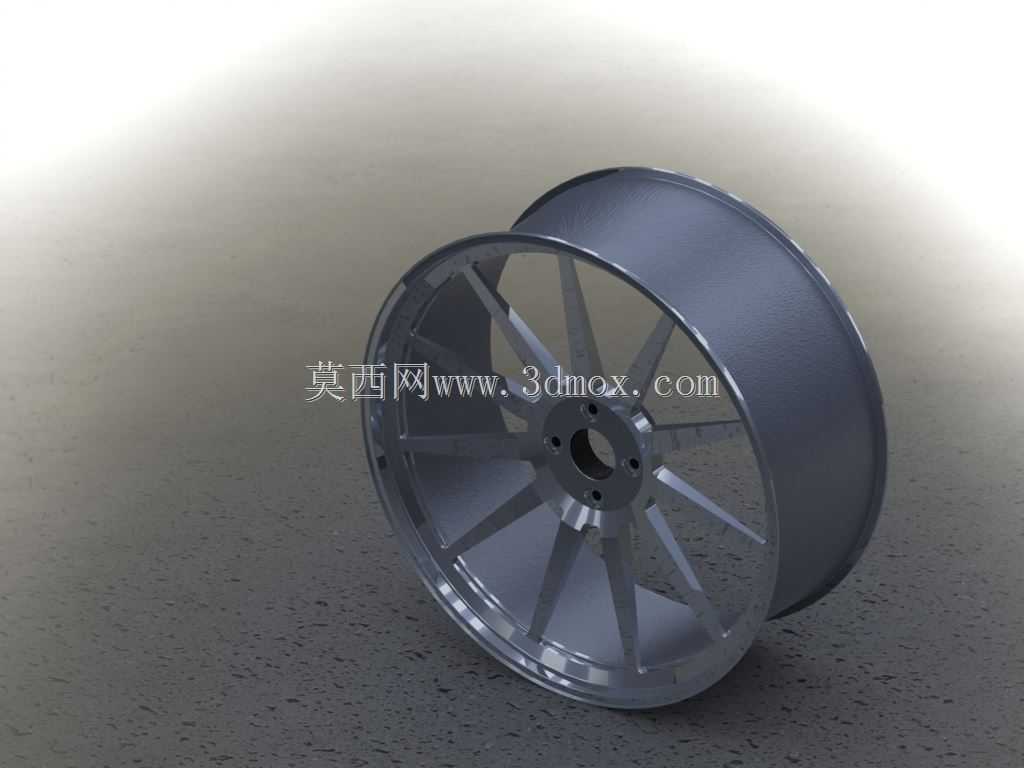

　　安装边界方面，模型严格遵循乘用车轮辋的安装规范，中心孔尺寸、螺栓孔直径、安装面贴合区域的平面度要求都在参数设置中预留了公差调整空间，调整偏距参数时可直接观察轮辋与刹车卡钳、悬挂摆臂的间隙情况，在选型阶段就能提前排查运动干涉风险。轮辋的轮辐造型采用多辐条对称设计，既保证了足够的结构强度满足承载要求，也预留了刹车系统的散热通道，调整轮辐数量时可自动完成圆周阵列，辐条的截面厚度参数可根据轮辋载荷等级调整，满足不同整备质量车型的强度要求。

　　在实际工程应用中，这类参数化模型可直接导入装配体中完成整车底盘的匹配验证，调整参数后不需要重新导入模型，仅需重建特征即可完成规格切换，能大幅缩短轮辋选型与改型的设计周期，也能为后续的有限元强度分析、空气动力学仿真提供可快速调整的基础模型，避免不同规格轮辋重复建模带来的时间损耗与人为建模误差。
