NASA月球探测振动采样执行机构设计

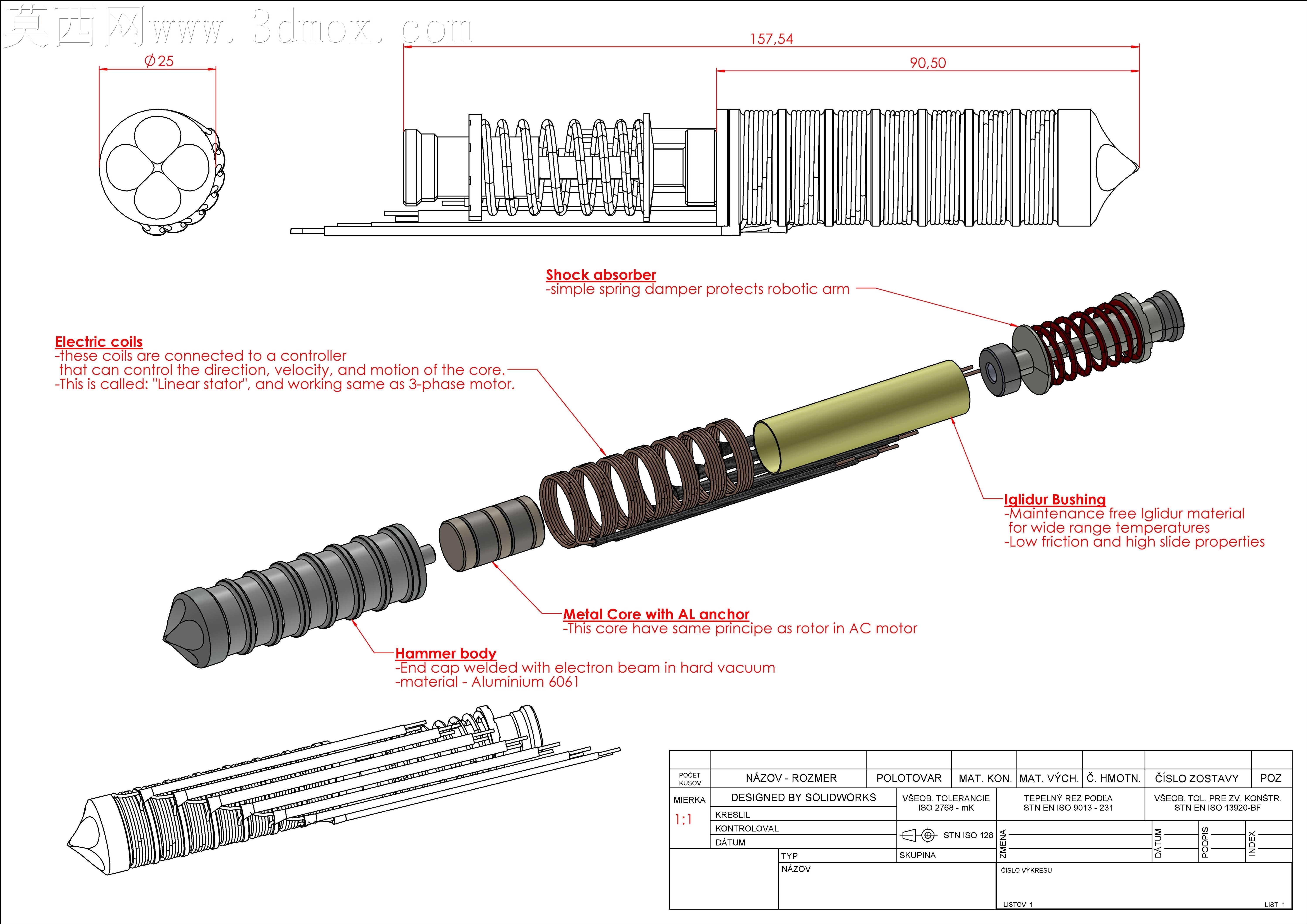

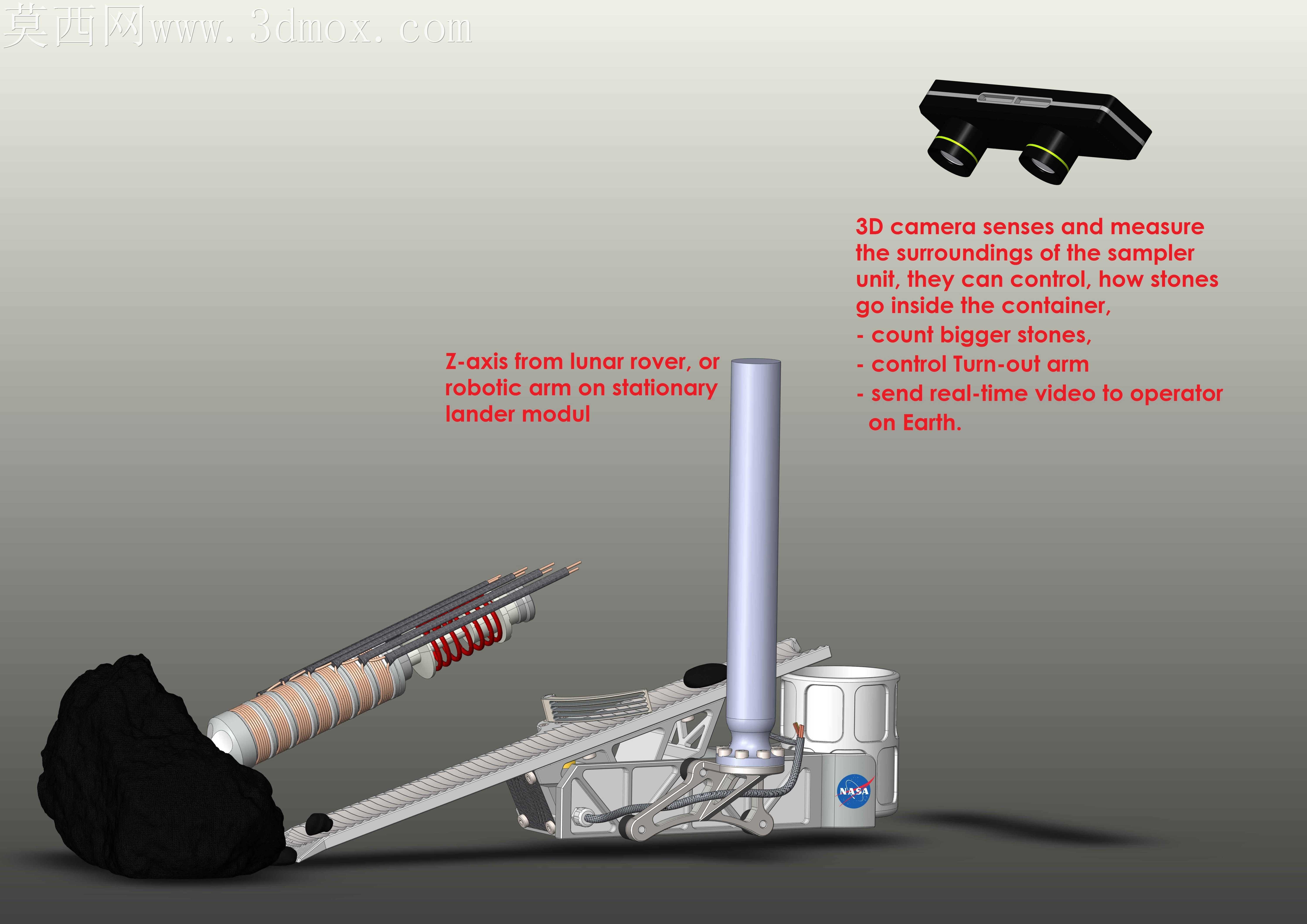

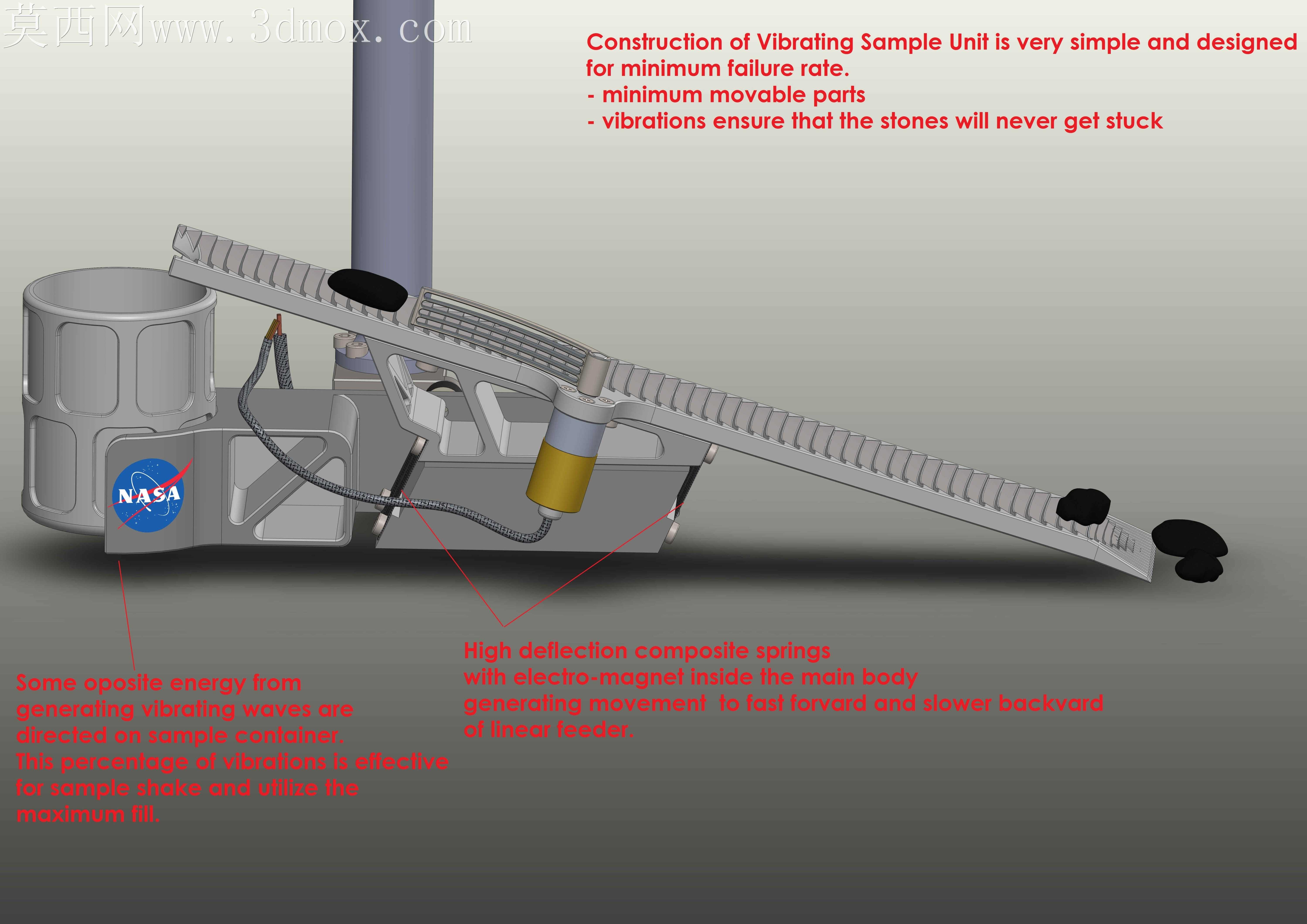

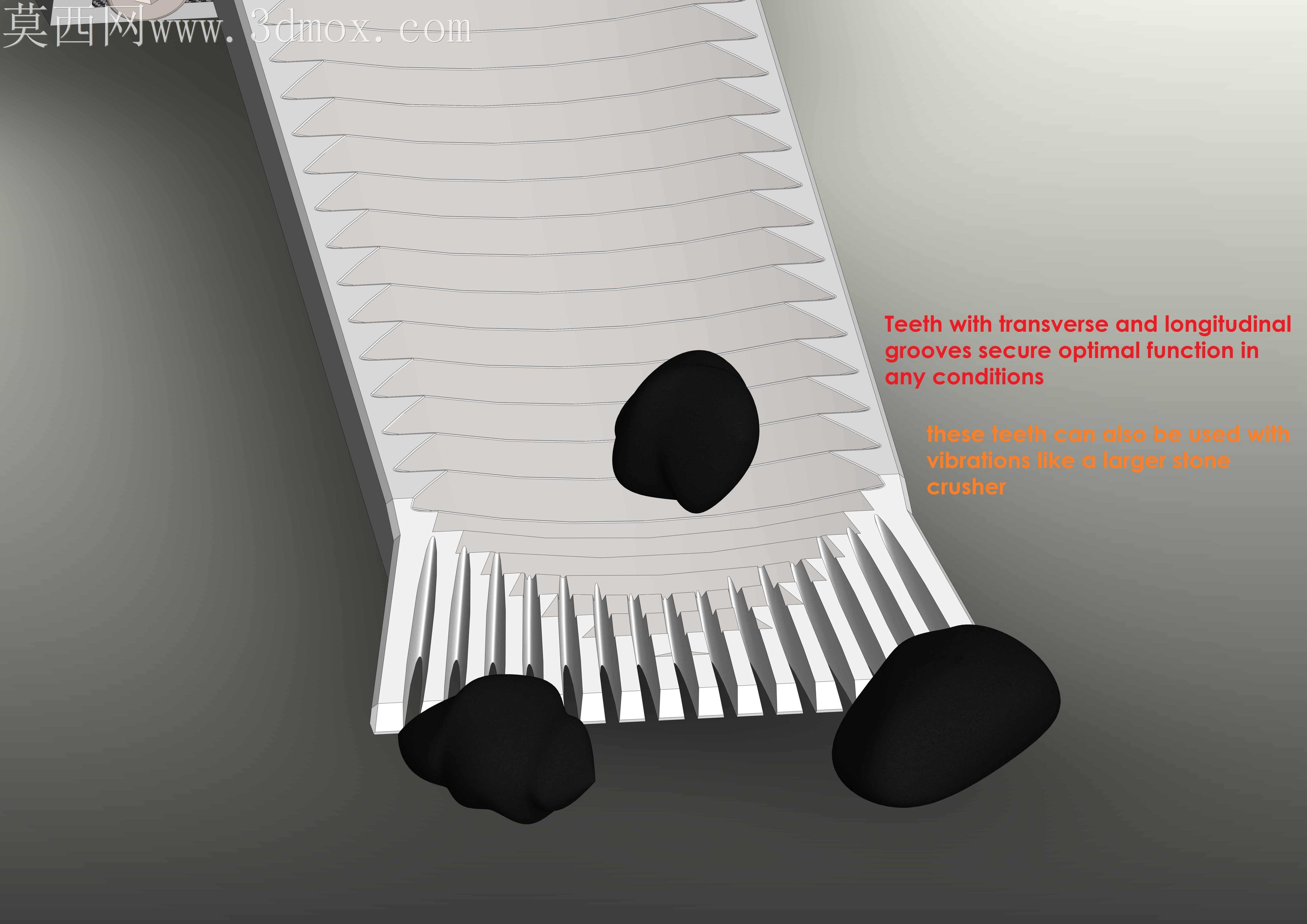

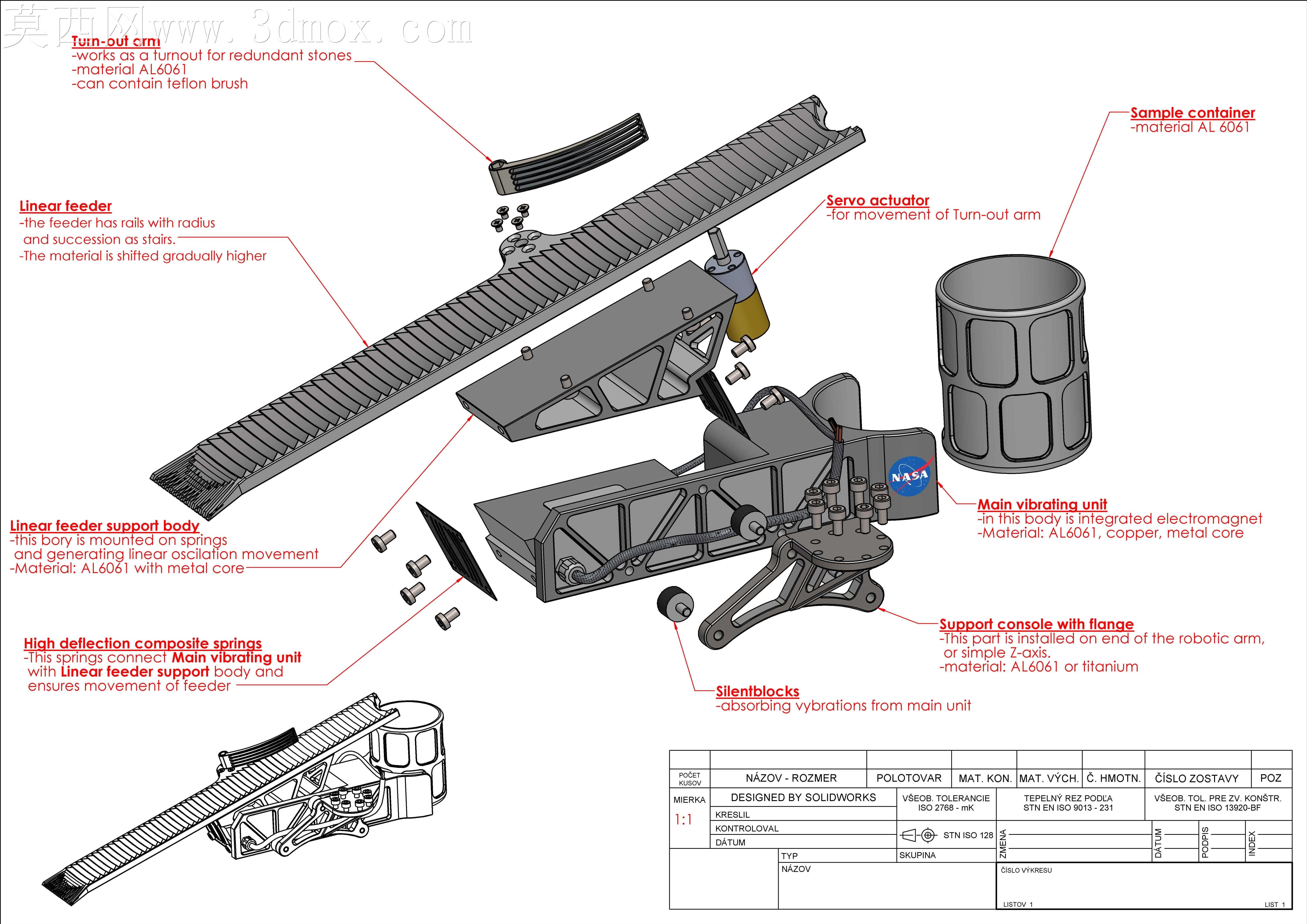

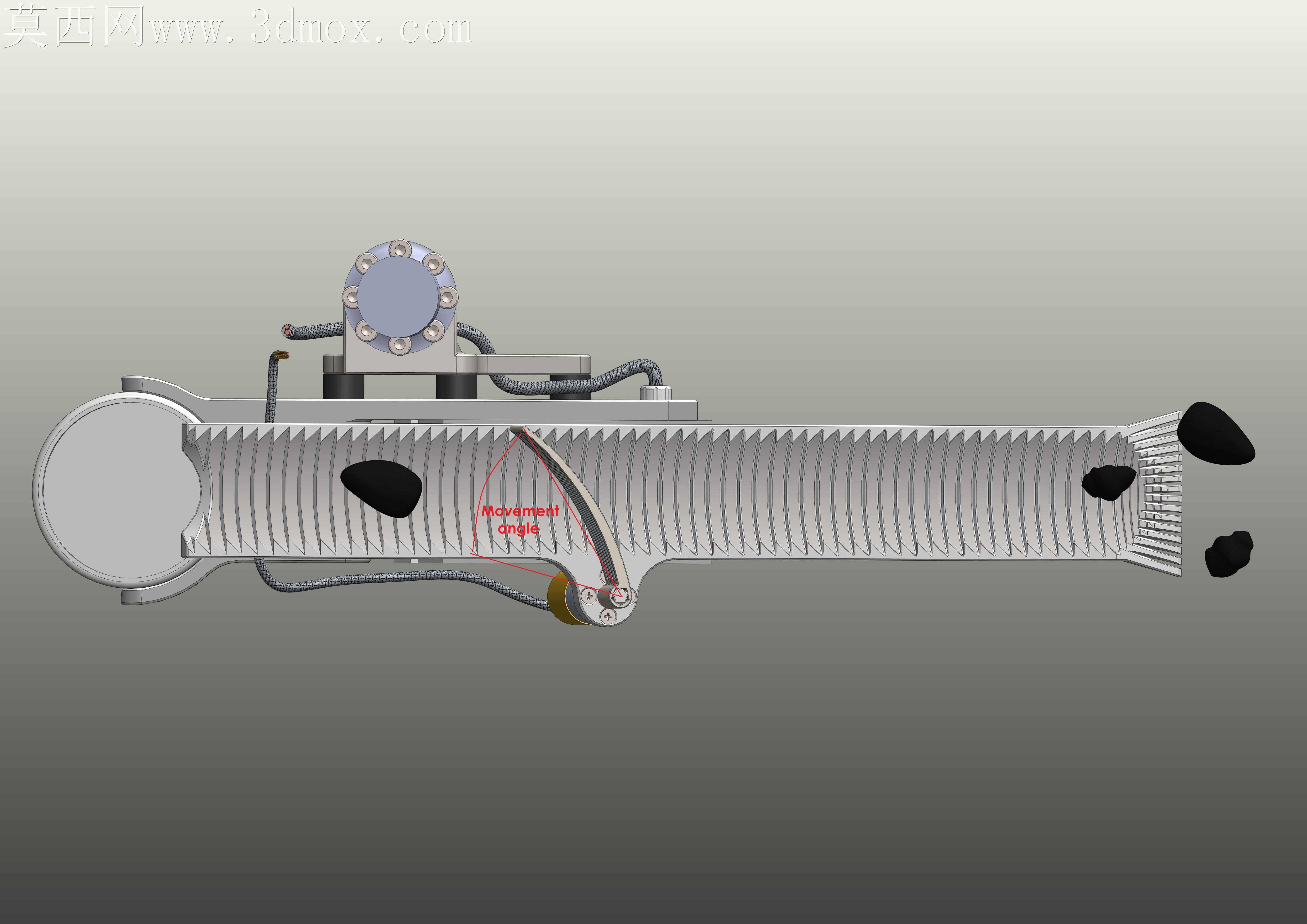

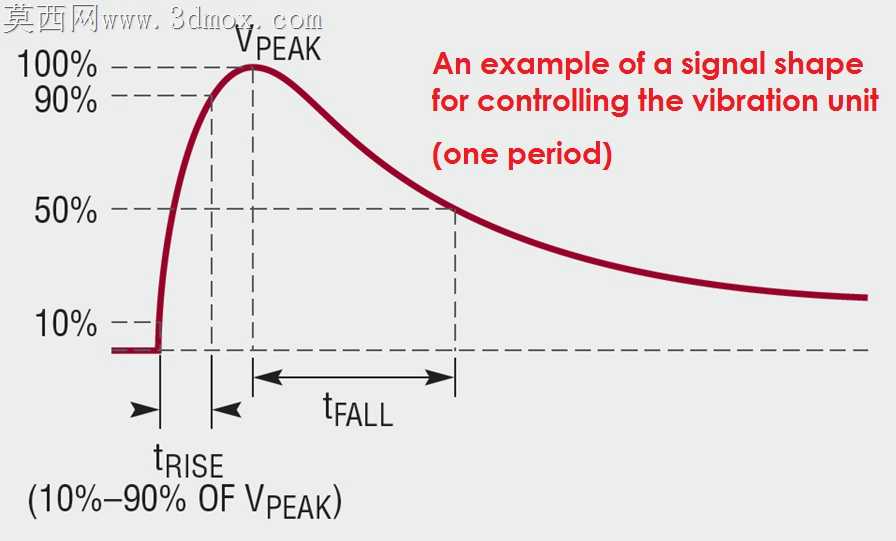

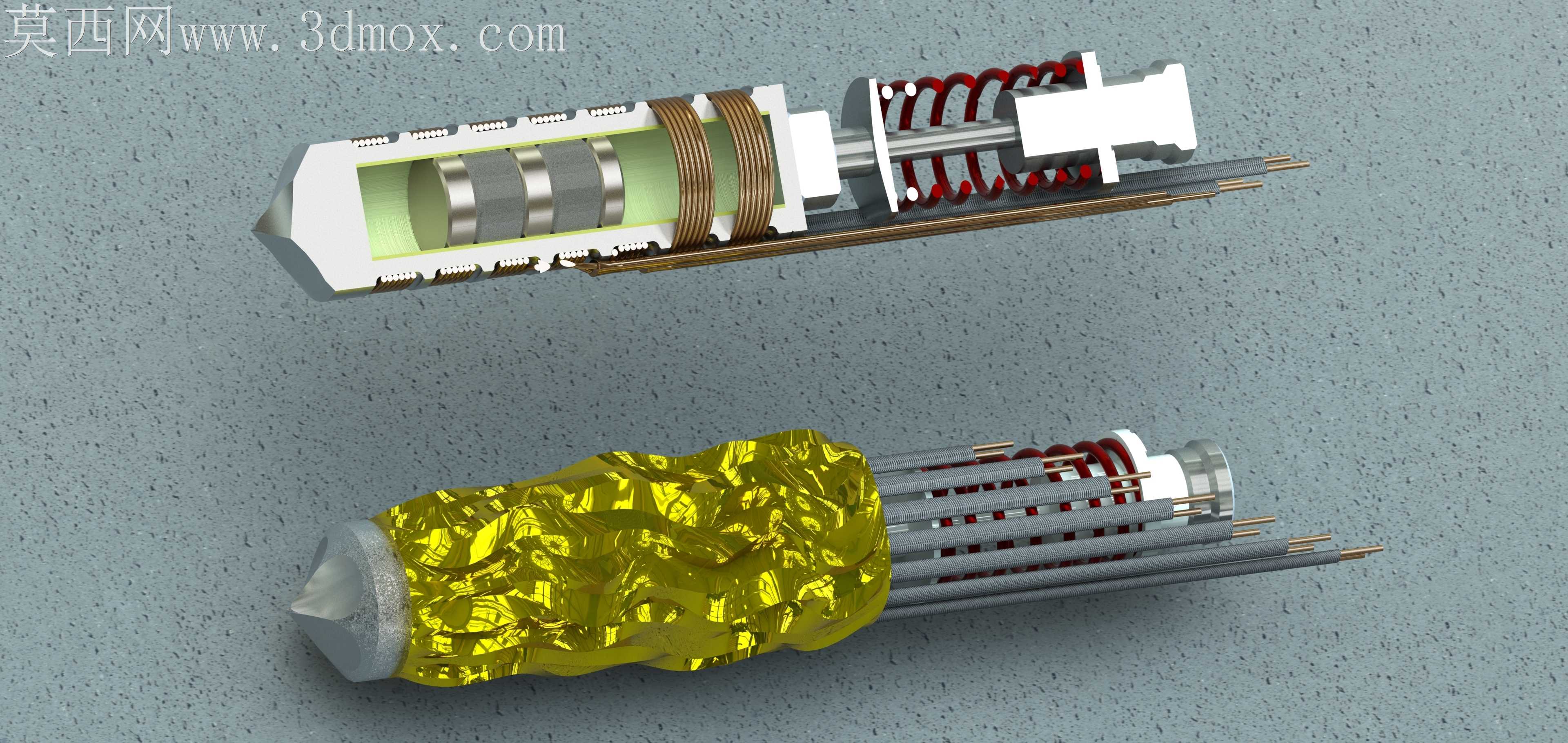

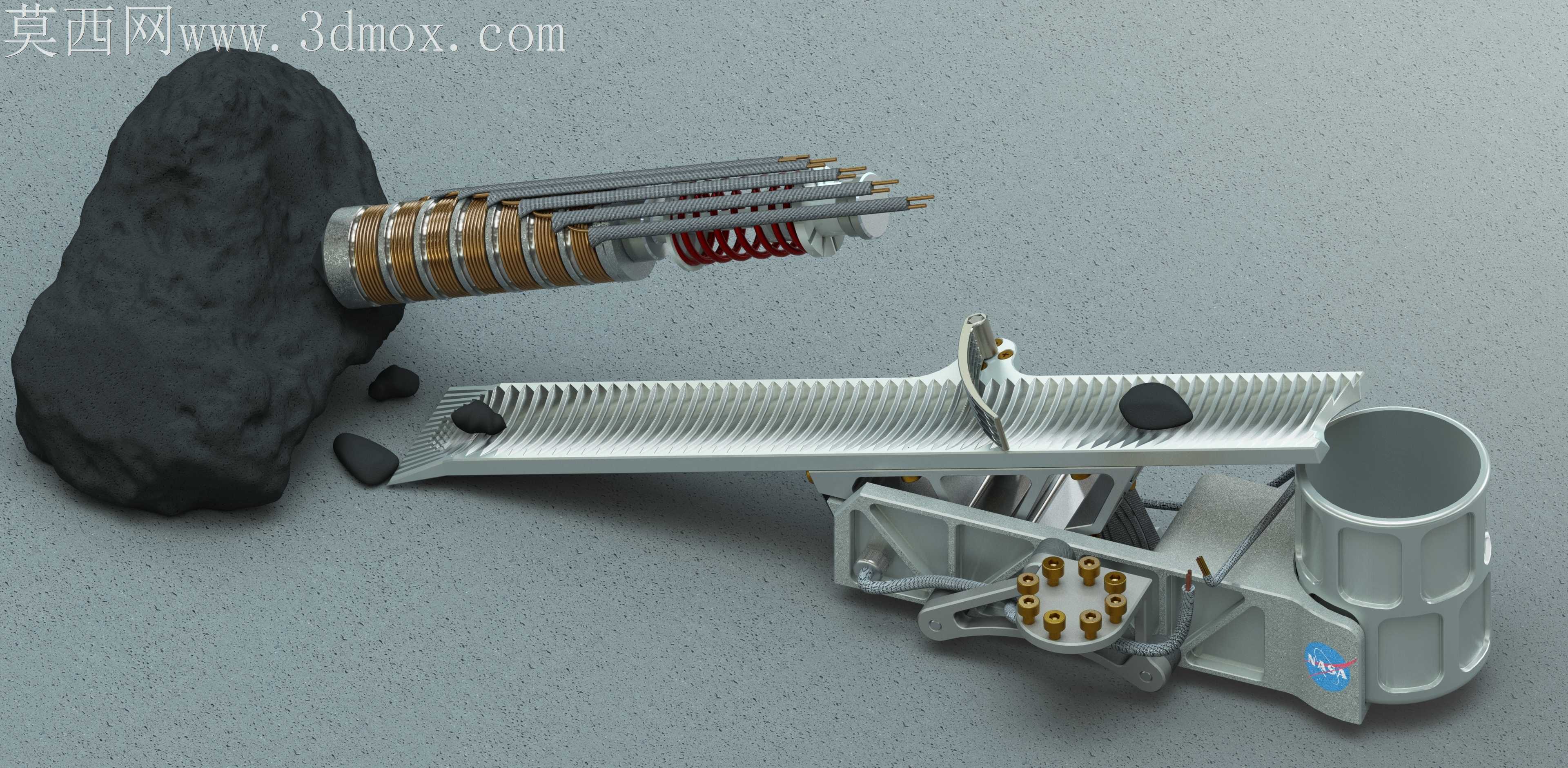

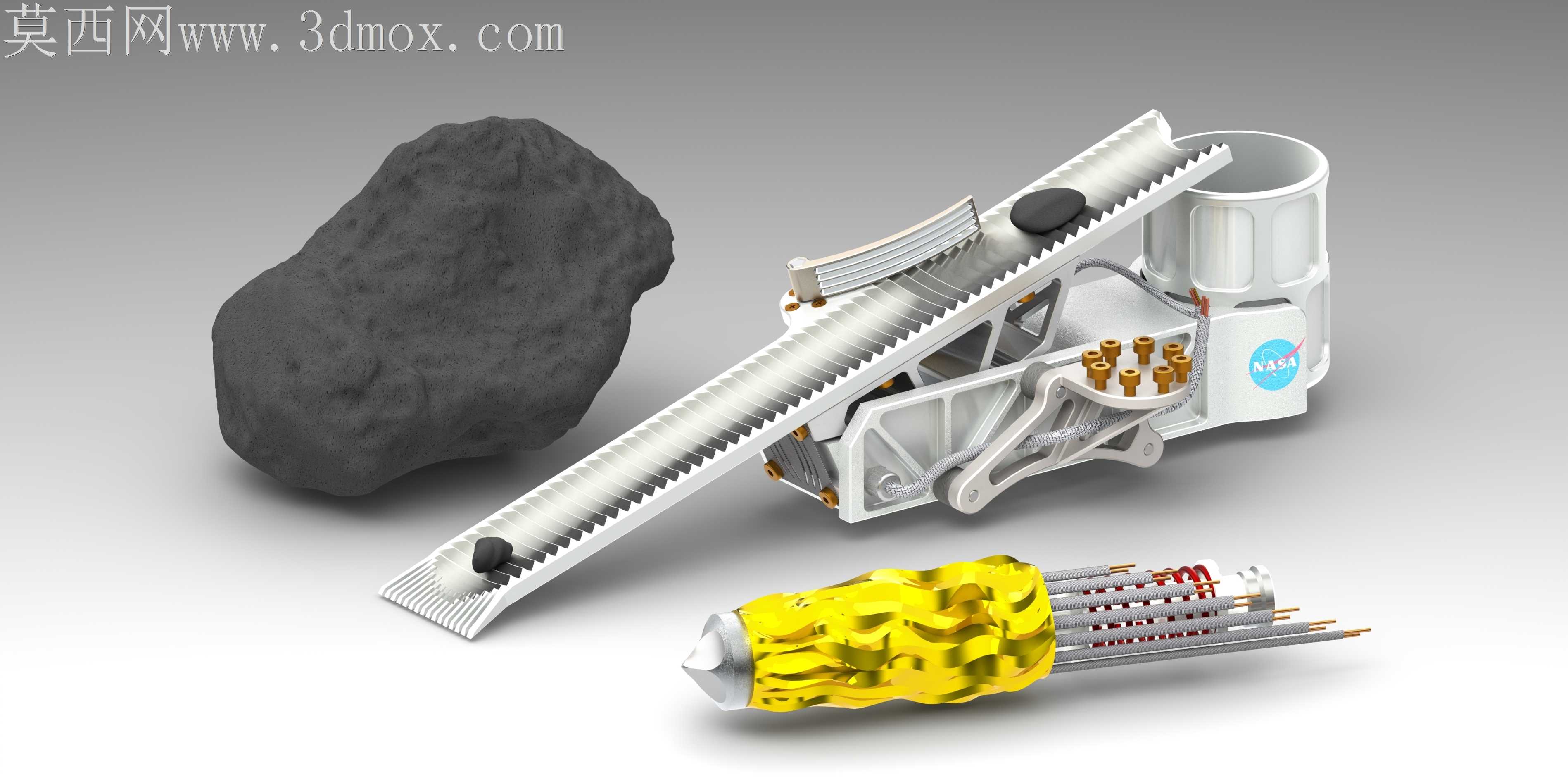

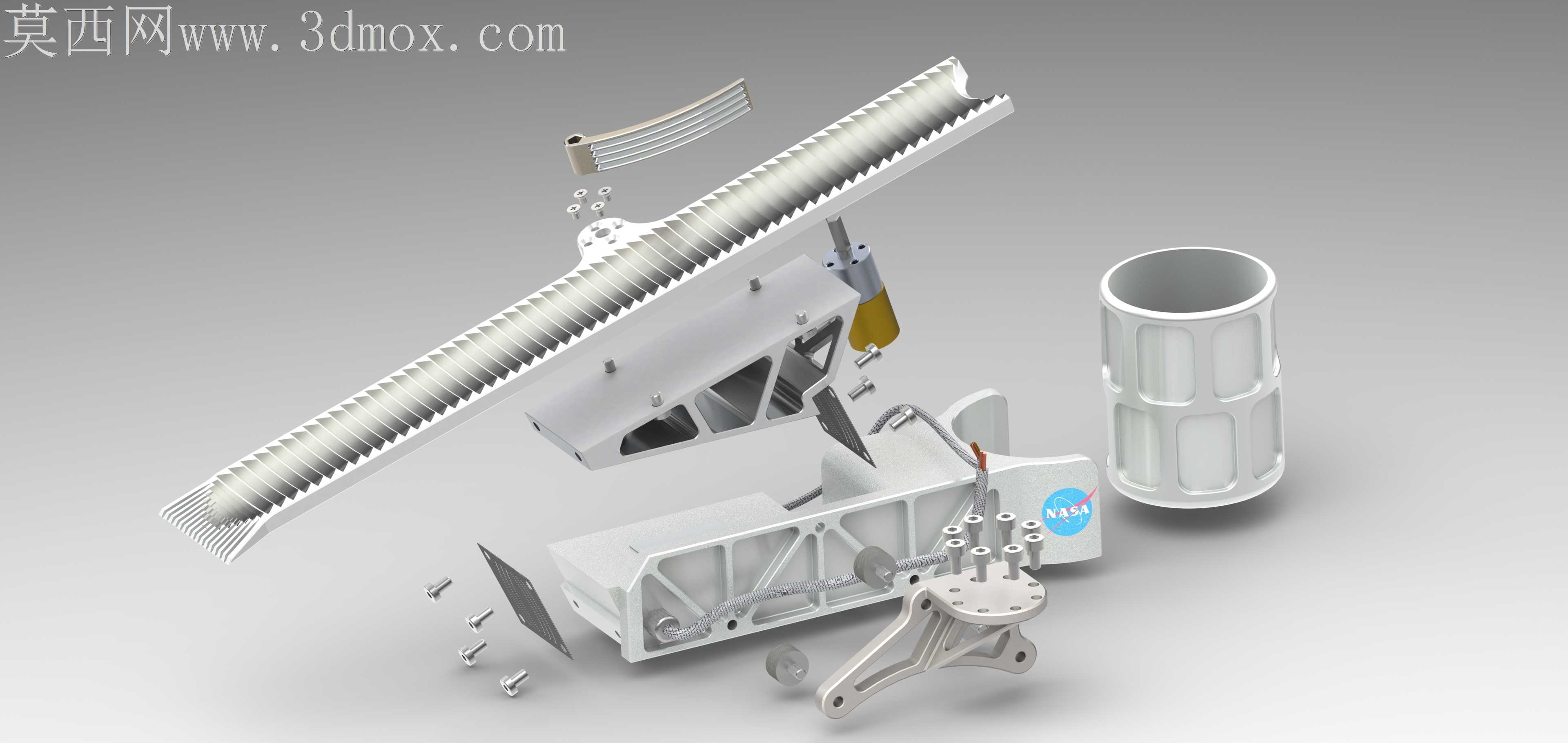

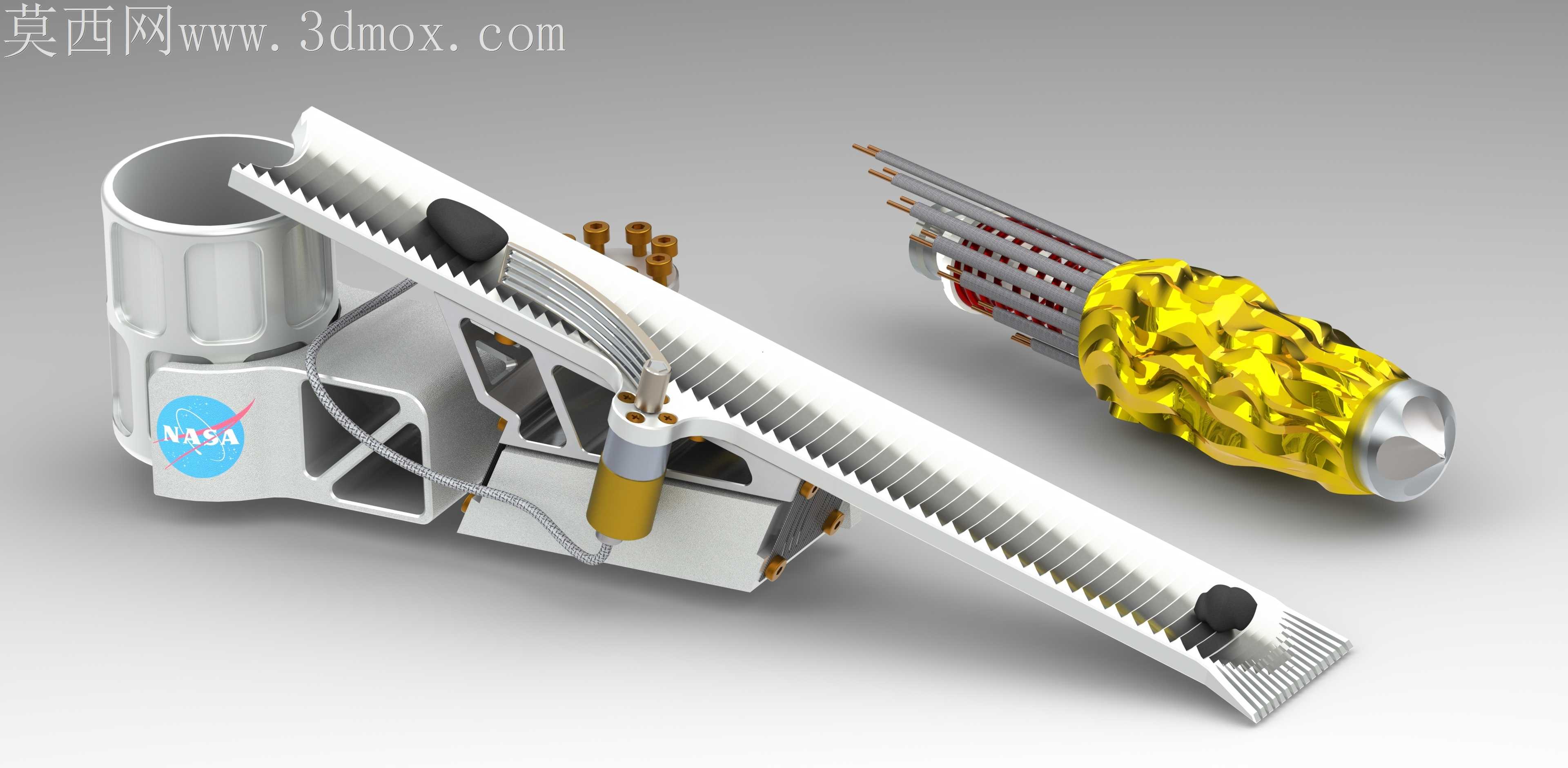

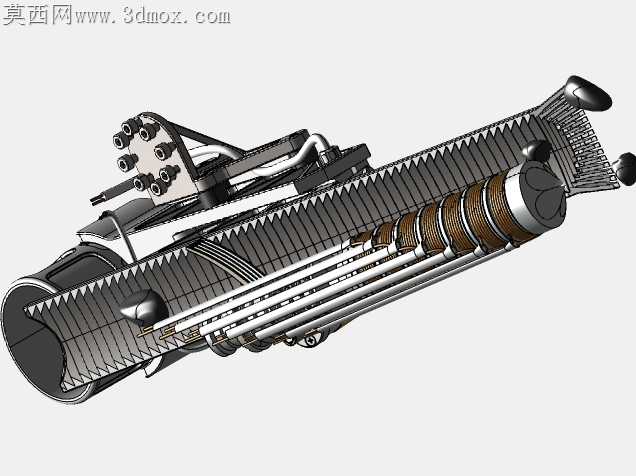

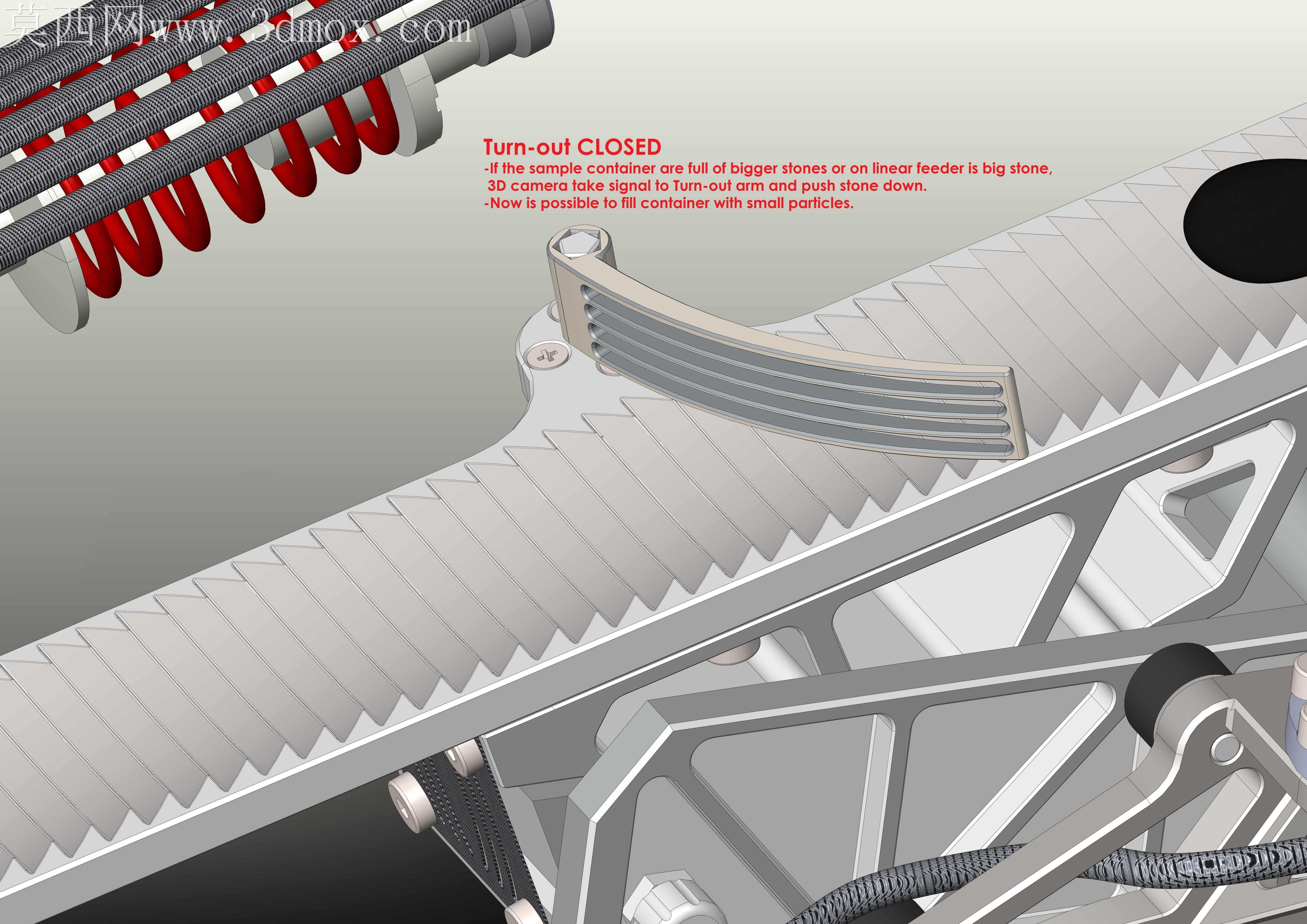

刚拿到这套振动采样机构的初版手件时，斜置给料轨道的衔接处还留着0.12mm的切削毛刺，第一次跑模拟工况就卡了三块模拟月岩碎块，后来把轨道衔接处做了0.2mm的圆角过渡，又反复调整了振动单元的偏心块配重，才解决了卡料的问题。当初做这套方案是冲着NASA月球采样系统设计挑战赛去的，核心要求就是在低重力、极端温差的月表环境下，用最小的活动部件实现地表和浅层地下样本的采集，还要把故障率压到最低，毕竟地外设备出问题根本没法现场维修。整套机构的核心是振动驱动单元和沟槽式给料结构，所有核心部件都集成在一个Z轴安装座上，不管是装在月球车前端还是固定着陆平台上，都能直接对准采样区域作业，采集完的样本可以直接对接样品箱，不用额外转序就能送进返回舱。固定轴臂上的振动模块用的是高隔振复合弹簧，一开始选普通金属弹簧的时候，低温模拟环境下弹性衰减超过30%，换了复合材质后，-180℃到150℃的温差区间里弹性波动控制在7%以内，能带动整个给料轨道做线性进给运动，整套驱动单元的功率压到了20W以内，整台采样器重501.9g，完全符合深空探测的载荷重量要求。调试的时候发现，振动频率和振幅的匹配直接决定采样效率，高频小振幅的时候容易卡大块砾石，低频高振幅的时候又容易把小样本溅出去，后来加了个间隙定位控制器，碰到超过尺寸阈值的石块就自动触发弃料逻辑，把轨道上的大块排出去，只留符合尺寸要求的小样本进容器，容器的最大容积刚好卡着单次采样的要求，给料轨道上的齿和沟槽还兼做筛子，不用额外加筛分结构就能完成样本粒度筛选。一开始跨软件转档的时候，冲击采样头的内部核心锤片和腔室衬套的配合面老是破面，衬套用的是低摩擦的glidur塑料，摩擦真空室的电子束封装结构转STEP格式的时候丢了三个焊接定位点，后来逐面补全公差，把配合间隙调到0.03mm，既保证锤片运动顺畅，又不会在振动的时候晃荡。整套机构可以接3D视觉模块，进采样区前先测周围环境和样品箱的位置，既能远程遥操作，也能全自主运行，冲击采样头的核心锤片有集成减震结构，不会因为反复冲击损坏机械臂，整套系统功耗不超过17W，完全适配月球探测的供电限制。
